Установка
Установка
Размещение
! Держите упаковочный материал в не доступном для детей месте: он может
стать для них источником потенциальной опасности (см. гл. Предупрежде-
ния и рекомендации).
! Оборудование должно устанавливаться квалифицированным персоналом
в соответствии с инструкциями данного руководства. Неправильная уста-
новка может принести вред людям, животным или Вашей собственности.

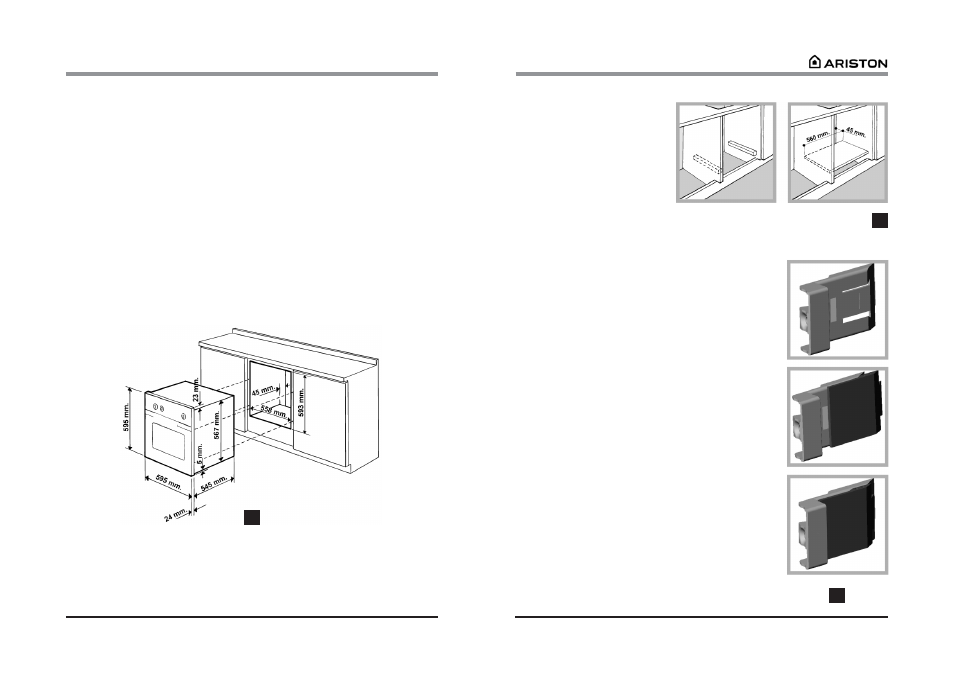

Установка оборудования
Для правильного функционирования встраиваемого оборудования его следу-
ет устанавливать в подходящую кухонную мебель:
• панели смежной мебели должны быть сделаны из термостойких материа-
лов;
• деревянная клеевая облицовка мебели должна выдерживать нагрев до
100°С;
• размеры модуля для установки духовки под столешницей или в колонке
кухонной мебели должны соответствовать указанным на рис. 1.
1
! После установки оборудование не должно соприкасаться с деталями, на-
ходящимися под напряжением.
Показатели энергопотребления в табличке технических характеристик были
рассчитаны для этого типа установки.
Вентиляция
Чтобы обеспечить надлежащую
вентиляцию, снимите заднюю
стенку модуля кухонной мебели.
Предпочтительно, чтобы духов-
ка опиралась на два деревян-
ных бруса, прикрепленных к
внутренним стенкам модуля ку-
хонной мебели; при наличии же
сплошного основания необходи-
мо оставить зазор позади духов-
ки не менее 45х560 мм (рис. 2).
Центрирование и крепление духовки
Поместите 4 петли на сторонах духовки в соответству-
ющие им 4 отверстия, расположенные по периметру
рамки. Отрегулируйте петли в соответствии с толщи-
ной боковых панелей мебели, как показано на рис. 3.
При толщине боковых панелей:
2
• 20 мм удалите съемную деталь
петли (рис. 3 A);
• 18 мм используйте первый паз
(заводская установка) (рис. 3 B);
3
À
B
С
• 16 мм используйте второй паз
(рис. 3 C).
