FZ 1022.1, FZ 1022.1 IX, FZ 1022 C.1, FZ 1022 C.1 IX
4
44
4
4
FZ 1022.1, FZ 1022.1 IX, FZ 1022 C.1, FZ 1022 C.1 IX
робезопасности (линия заземления не должна прерываться автоматическим
выключателем). Питающий кабель следует располагать так, чтобы он не ка-
сался поверхностей, температура которых превышает 50°С.
!
Установщик должен гарантировать, что электроподключение произведено
правильно и отвечает требованиям безопасности.
Перед подсоединением убедитесь в том, что:
• Оборудование заземлено и вилка соответствует стандартам.
• Розетка может выдержать максимальную мощность оборудования (см. таб-
личку его технических характеристик).
• Электрическое напряжение соответствует диапазону значений, указанных
в табличке технических данных оборудования.
• Розетка подходит к вилке оборудования, в противном случае — обратитесь
к квалифицированному специалисту для замены розетки. Не используйте
удлинители и многогнездовые розетки.
! После установки оборудования должен быть обеспечен свободный доступ к
его питающему кабелю и розетке.
! Кабель не должен быть перекручен или пережат.
! Кабель следует регулярно проверять, его замена должна производиться
только специалистами сервисного центра (см. гл. Помощь).
Производитель не несет ответственности за ущерб в результате
несоблюдения указанных мер безопасности.
Для прикрепления духовки к мебели откройте дверцу духовки и вкрутите 4
винта в 4 отверстия, расположенные на внешней рамке.
!
Замена деталей, обеспечивающих безопасную работу оборудования, не
должна производиться без использования инструмента.
Подключение к электросети
! Эти духовки оснащены трехжильным питающим кабелем, предназначенным
для работы с переменным током, напряжение и частота которого указаны в
табличке технических характеристик оборудования (см. с. 5).
Установка питающего кабеля

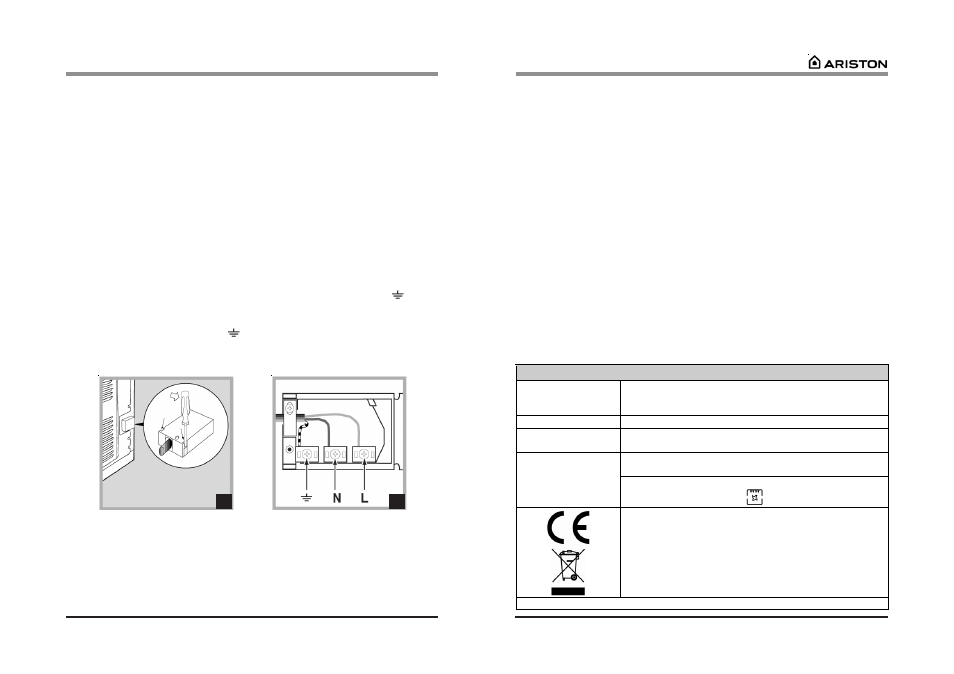

1. Откройте клеммник:
вставьте отвертку в боковые петли крышки клемника и, действуя ею как ры-
чагом, отогните петли и откройте крышку (рис. 4).
2. Установите питающий кабель:
• отверните зажимной винт кабеля и три винта на контактах L-N и
;
• подсоедините провода к соответствующим контактам (рис. 5): синий про-
вод к контакту N (нейтраль); коричневый провод к контакту L (фаза) и зеле-
ный & желтый провод к контакту
( заземление).
3. Зафиксируйте питающий кабель зажимным винтом.
4. Закройте крышку клеммника.
4
5
Подсоединение питающего кабеля к сети
Оснастите питающий кабель стандартной вилкой, соответствующей нагруз-
ке, указанной в табличке технических данных оборудования (см. с. 5).
Оборудование может напрямую подключаться к сети. В этом случае должен
быть установлен многолинейный автоматический выключатель с минималь-
ным расстоянием между разведенными контактами 3 мм, подходящий для
указанной токовой нагрузки и соответствующий действующим правилам элект-
ТЕХНИЧЕÑКИЕ ХÀÐÀКТЕÐИÑТИКИ
Размеры и îáъåì*
ширина 43,5 см
высота 32 см
глубина 41,5 см
Îáъåì*
58 ë
Эëåêòðè÷åñêèå
параметры
напряжение: 220-240 В ~ 50 Гц;
макс. потребляемая мощность 2800 Вт
Директива ЕЭС 2002/40/ЕС для электродуховок
Стандарт EN 50304
Эíåðãîïîòðåáëåíèå
(маркировка)
Заявленное энергопотребление для класса принудительной
конвекции – режим нагрева:
Gratin.
Оборудование соответствует следующим директивам
Еâðîïåéñêîãî Экономического Сообщества:
- 73/23/ ЕЕС от 19.02.73 (Низкого напряжения) и
последующие модификации;
- 89/336/ ЕЕС от 03.05.89 (Электромагнитной совместимости)
и последующие модификации;
- 93/68/EEC от 22.07.93 и последующие модификации;
- 2002/96/EЕC.
* Без съемных направляющих.
