У
становка
Вентиляция
Чтобы обеспечить надлежащую
вентиляцию, снимите заднюю
стенку модуля кухонной мебели.
Предпочтительно, чтобы духов-
ка опиралась на два деревян-
ных бруса или же – при нали-
чии сплошного основания – не-
обходимо оставить зазор позади
духовки не менее 45х560 мм
(рис. 2).
Центрирование и крепление духовки
Поместите 4 петли на сторонах духовки в соответству-
ющие им 4 отверстия, расположенные на внешней рам-
ке. Отрегулируйте петли в соответствии с толщиной бо-
ковых панелей мебели, как показано на рис. 3.
При толщине боковых панелей:
2
• 20 мм – удалите съемную деталь
петли (рис. 3 A);
• 18 мм – используйте первый паз
(заводская установка) (рис. 3 B);
3
À
B
С
Установка
Размещение
! Держите упаковочный материал в не доступном для детей месте: он может
стать для них источником потенциальной опасности (см. гл. Предупрежде-
ния и рекомендации).
! Оборудование должно устанавливаться квалифицированным персоналом
в соответствии с инструкциями данного руководства. Неправильная уста-
новка может принести вред людям, животным или Вашей собственности.
Установка оборудования
Для правильной работы оборудования его следует устанавливать в подходя-
щую кухонную мебель:
• панели смежной мебели должны быть сделаны из термостойких материа-
лов;
• деревянная клеевая облицовка мебели должна выдерживать нагрев до
100°С;

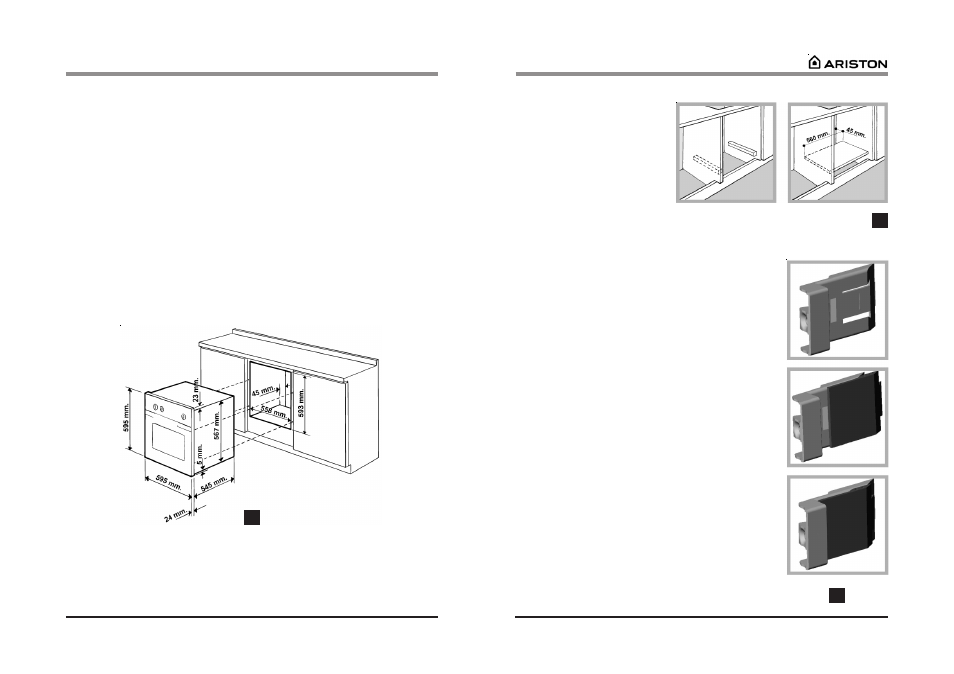

• размеры модуля для установки духовки под столешницей или в колонке
кухонной мебели должны соответствовать указанным на рис. 1.
1
! После установки оборудование не должно соприкасаться с деталями, на-
ходящимися под напряжением.
Показатели энергопотребления в табличке технических данных оборудова-
ния были рассчитаны для этого типа установки.
• 16 мм – используйте второй паз
(рис. 3 C).
