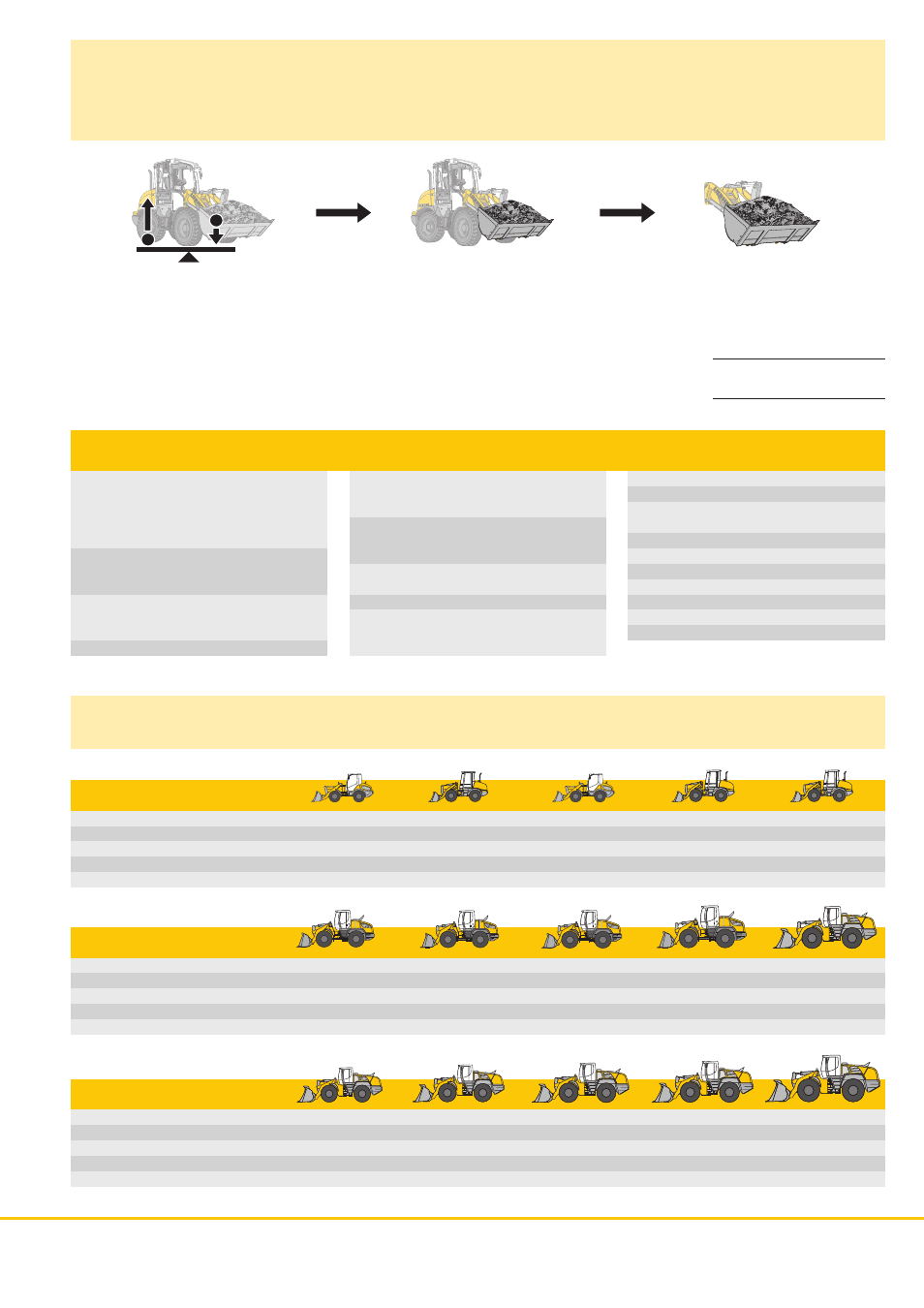

Страница 23: Стереопогрузчики
Насыпной вес материалов и ориентировочные коэффициенты заполнения ковша
L 506
Стерео
– L 514
Стерео
23
Опрокидывающая нагрузка, почему
она так важна?
Что такое опрокидывающая нагрузка?
Это нагрузка в центре тяжести ковша, при
которой колесный погрузчик опрокидывается
через передний мост!
При этом погрузчик находится в самом
статически неблагоприятном положении, т.е.
стрела находится в горизонтальном положении,
а рама погрузчика – в положении максималь-
ного излома.
Номинальная или полезная нагрузка.
Номинальная нагрузка не должна превышать
50 % статической опрокидывающей нагрузки
при максимальном изломе рамы.
Это соответствует коэффициенту запаса
устойчивости 2,0.
Максимально допустимый объем ковша.
Макс. допустимый объем устанавливаемого
ковша определяется через опрокидывающую
нагрузку и номинальную нагрузку!
Опрокидывающая нагрузка
2
Номинальная
нагрузка =
Номинальная нагрузка (т)
насыпной вес материала (т/м
3
)
Допустимый
Объем ковша =
т/м
3
%
Щебень, влажный
1,9
105
сухой
1,6
105
мокрый, 6 – 50 мм 2,0
105
сухой, 6 – 50 мм 1,7
105
дробленый
1,5
100
Песок,
сухой
1,5
110
влажный
1,8
115
мокрый
1,9
110
Песок со щебнем,
сухой
1,7
105
мокрый
2,0
100
Песок с глиной
1,6
110
т/м
3
%
Глина,
натуральная
1,6
110
твердая
1,4
110
кашеобразная
1,65
105
Глина со щебнем,
сухая
1,4
110
мокрая
1,6
100
Земля,
сухая
1,3
115
мокрая вырытая 1,6
110
Верхний слой почвы
1,1
110
Выветренная порода
50 % земли и
50 % скальной породы
1,7
100
т/м
3
%
Базальт
1,95
100
Гранит
1,8
95
Известняк, твердый
1,65
95
мягкий
1,55
100
Песчаник
1,6
100
Сланец
1,75
100
Бокситы
1,4
100
Гипс, дробленый
1,8
100
Кокс
0,5
110
Шлак, дробленый
1,8
100
Каменный уголь
1,1
110
Stereo
L0040.01
L0040.02
Stereo
L0040.03
ISO 14397-1
Колесные погрузчики Либхерр
Погрузчики
L 524
L 528
L 538
L 542
L 550
Опрокидывающая нагрузка
кг
7.300
8.100
9.020
9.760
11.650
Объем ковша
м
3
2,0
2,2
2,5
2,7
3,2
Рабочий вес
кг
10.600
11.100
12.755
13.320
16.525
Мощность двигателя
кВт/л.с.
86/117
86/117
105/143
105/143
129/175
Погрузчики
L 556
L 566
L 576
L 580
L 586
Опрокидывающая нагрузка
кг
13.140
15.550
17.200
18.000
20.430
Объем ковша
м
3
3,6
4,0
4,5
5,0
5,5
Рабочий вес
кг
17.270
22.500
24.260
24.580
31.380
Мощность двигателя
кВт/л.с.
140/191
190/259
200/272
200/272
250/340
07.10
Стереопогрузчики
L 506
Compact
L 507
Stereo
L 508
Compact
L 509
Stereo
L 514
Stereo
Опрокидывающая нагрузка
кг
3.450
3.501
3.850
4.225
5.680
Объем ковша
м
3
0,8
0,9
1,0
1,1
1,5
Рабочий вес
кг
5.180
5.240
5.600
6.080
8.350
Мощность двигателя
кВт/л.с.
46/63
48/65
50/68
60/82
72/98
L0055
L0055
L0055
L0055
