Специальное рабочее оборудование
Вилочный захват
22 L 506
Стерео
– L 514
Стерео

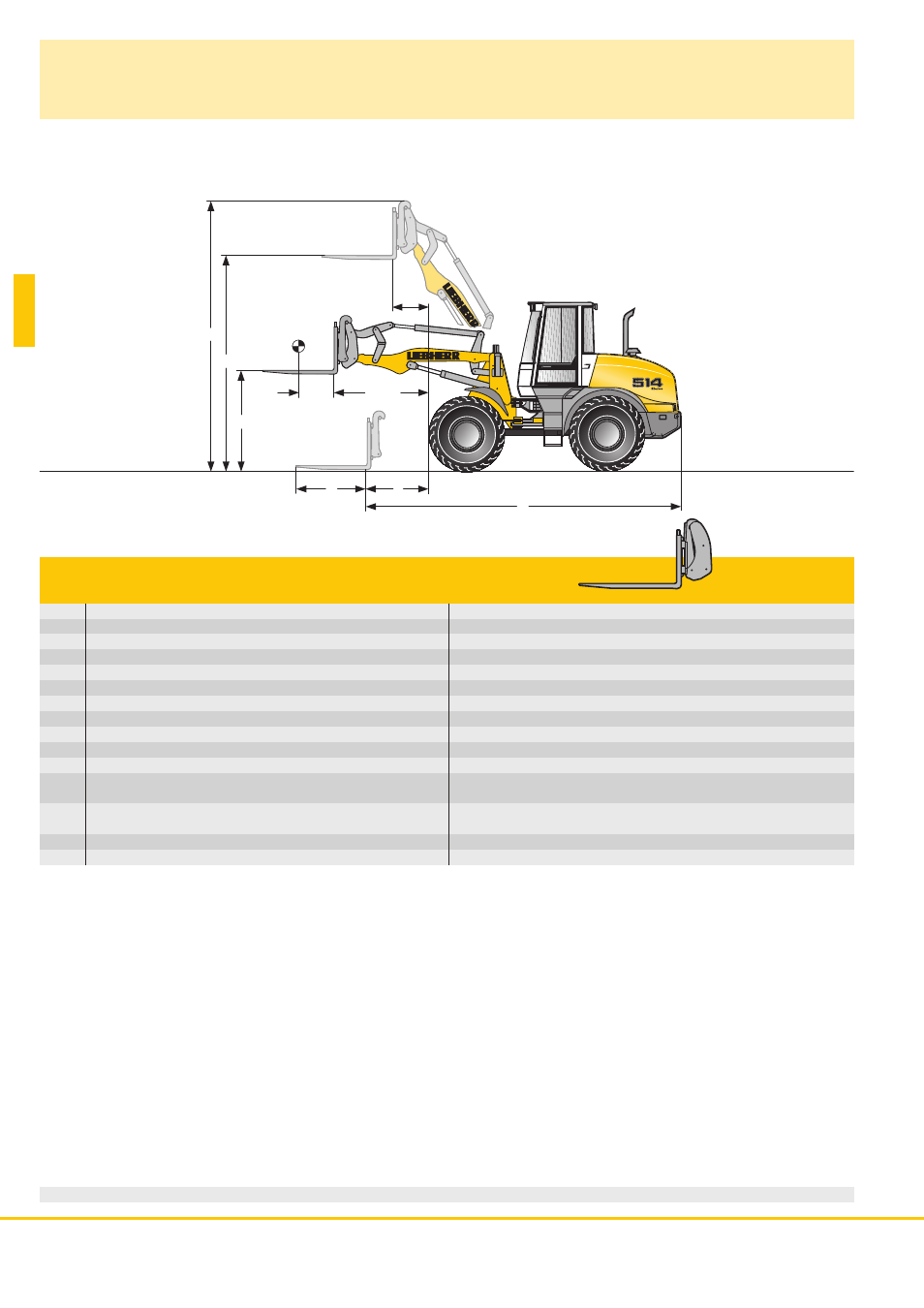

FEM III Вилочный захват
С крепежом под быстросменный адаптер
Кинематика стрелы
A
Высота подъема при макс. вылете
мм
C
Макс. высота подъема
мм
E
Макс. высота по верхней кромке каретки
мм
F
Вылет в положении погрузки
мм
F max. Вылет максимальный
мм
F min. Вылет при макс. высоте подъема
мм
G
Длина вил
мм
L
Общая длина базовой машины без вил
мм
Опрокидывающая нагрузка, при прямой раме *
кг
Опрокидывающая нагрузка, при изломе рамы *
кг
Допустимая полезная грузоподъемность на неровной
поверхности = 60 % опрокидывающей нагрузки ***
кг
Допустимая полезная грузоподъемность на ровной
поверхности = 80 % опрокидывающей нагрузки ***
кг
Рабочий вес *
кг
Шины
* Приведенные значения действительны при указанных шинах, включая все смазочные материалы, полный топливный бак, кабину
ROPS/FOPS и вес машиниста. Шины другого типоразмера и дополнительное оборудование меняют рабочий вес машины и
величину опрокидывающей нагрузки (Опрокидывающая нагрузка при изломе рамы согласно ISO 14397-1).
*** Согласно нормам EN 474-3
ZK = стрела с Z-кинематикой с гидравлическим адаптером быстрой смены рабочего оборудования
PK = стрела с параллельной кинематикой с гидравлическим адаптером быстрой смены рабочего оборудования
ZK
PK
1.715
1.700
3.497
3.655
4.420
4.580
815
965
1.500
1.615
678
605
1.200
1.200
5.610
5.640
4.400
4.230
4.030
3.870
2.410
2.320
2.840
3.095
8.370
8.365
17.5R25 L3
17.5R25 L3
L
5
1
4
Примечание: устройства для быстрой смены рабочего оборудования на L 514
Стерео
и L 524 – L 538 взаимозаменяемы.
