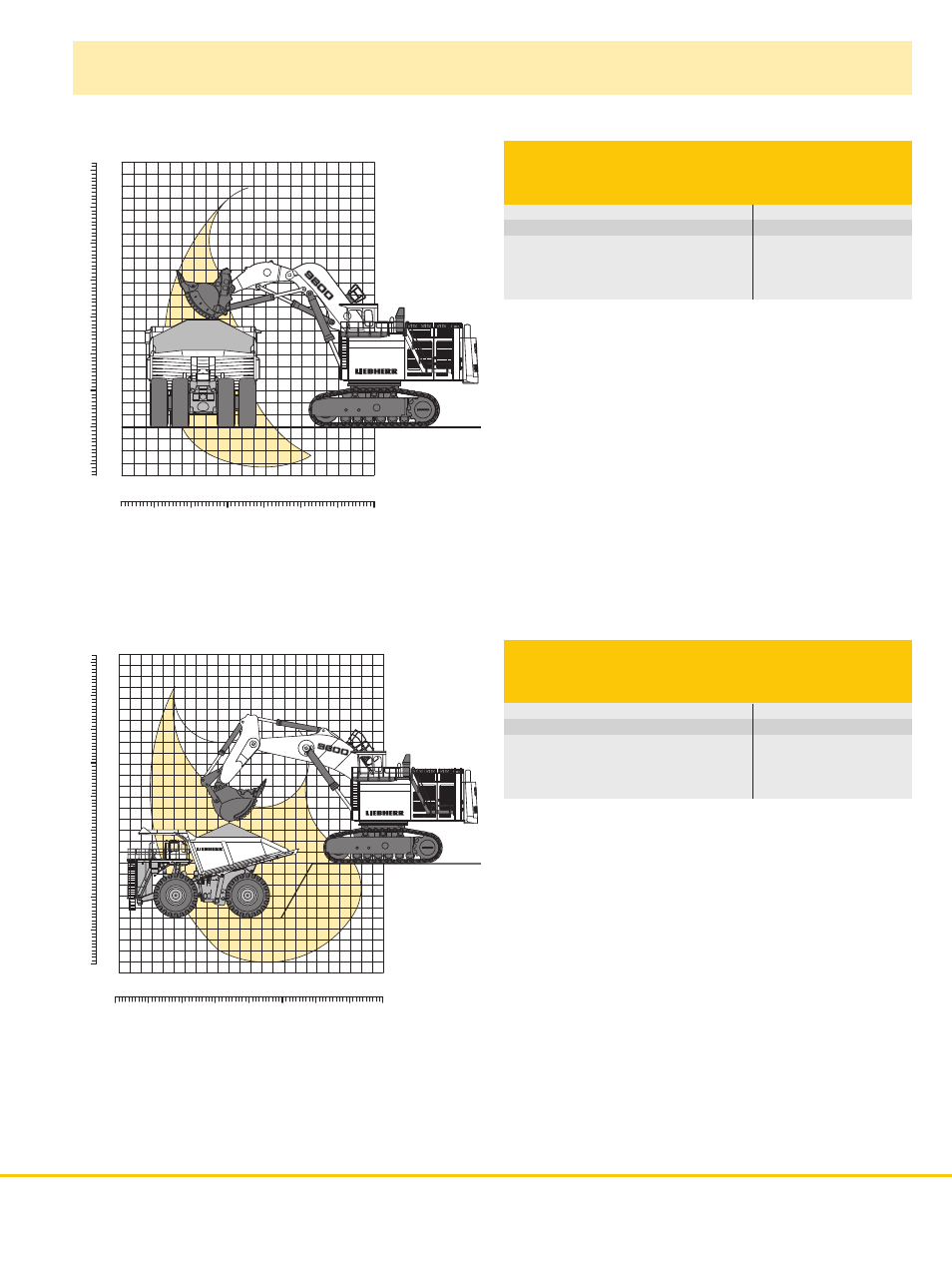

Погрузочные диаграммы
Внедорожный самосвал T 284, работающий под
погрузкой гидравлическим экскаватором Liebherr
R 9800 в конфигурации прямая лопата
Максимальная высота разгрузки
13 м / 42'6"
Высота погрузки самосвала
7,4 м / 24'4"
Число ковшей при погрузке
(для удельного насыпного веса
материала 1,8 т/м
3
и коэффициенте
заполнения ковша 95 %)
5 ковшей
Внедорожный самосвал T 284, работающий под
погрузкой гидравлическим экскаватором Liebherr
R 9800 в конфигурации прямая лопата
Максимальная высота разгрузки
10,9 м / 35'9"
Высота погрузки самосвала
7,4 м / 24'4"
Число ковшей при погрузке
(для удельного насыпного веса
материала 1,8 т/м
3
и коэффициенте
заполнения ковша 95 %)
5 ковшей
