9
Ru
Глава 3:
Подключение
Подсоединение кабелей
Внимание
• Перед выполнением или изменением схем подсоединения отключите кабель питания от розетки
переменного тока.
• Убедитесь в том, что кабели не проходят поверх данного устройства. В противном случае
магнитное поле, генерируемое трансформаторами этого устройства, может вызвать помехи в
громкоговорителях.
• Перед отсоединением кабеля питания переключите питание в режим ожидания.
Аналоговые аудиокабели
Для подключения аналоговых аудиокомпонентов
используйте стереофонические аудиокабели RCA.
Эти кабели имеют стандартную красную и белую
маркировку, и необходимо подключить красные
штекеры к разъемам R (правый), а белые – к
разъемам L (левый).
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых
компонентов следует использовать имеющиеся в
продаже коаксиальные цифровые аудиокабели или
оптические кабели.
1
Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее распространенным
типом видеокабелей и используются для
подключения к разъемам композитного видео.
Штекеры с желтой маркировкой отличают их от
аудиокабелей.
Кабели S-video
Кабели S-video обеспечивают более качественное
изображение, чем стандартные видеокабели RCA,
раздельно передавая сигналы яркости и цветности.
Кабели компонентного видео
Наивысшее качество воспроизведения цвета от
источника видеосигнала обеспечивают кабели
компонентного видео. По этим кабелям передается
телевизионный цветовой сигнал, разделенный на
сигнал яркости (Y) и сигналы цветности (PB и PR).
Таким образом устраняются взаимные помехи
между сигналами.
О преобразователе видеосигнала (видеоконверторе)
Когда преобразователь видеосигнала включен, все аналоговые видеоисточники выводятся через
разъемы MONITOR VIDEO OUT (конвертирование видеосигнала формата HDMI и компонентного
видеосигнала с прогрессивной разверткой и высокой детализацией невозможно).
2 Для получения
информации о включении и выключении преобразователя видеосигнала см. раздел Настройка
преобразователя видеосигнала (видеоконвертора) на стр. 42.
Если для нескольких видеокомпонентов назначена одна и та же функция входа (см. раздел на Меню
назначения входов на стр. 40) преобразователь устанавливает последовать их использования в
следующем порядке: компонентное видео, S-video, затем композитное видео.
Примечание
1 • Аккуратно выполняйте подключение оптического кабеля, старайтесь не повредить защитную шторку оптического разъема.
• Обеспечьте для оптического кабеля свободно свисающую петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно использовать стандартный видеокабель RCA.

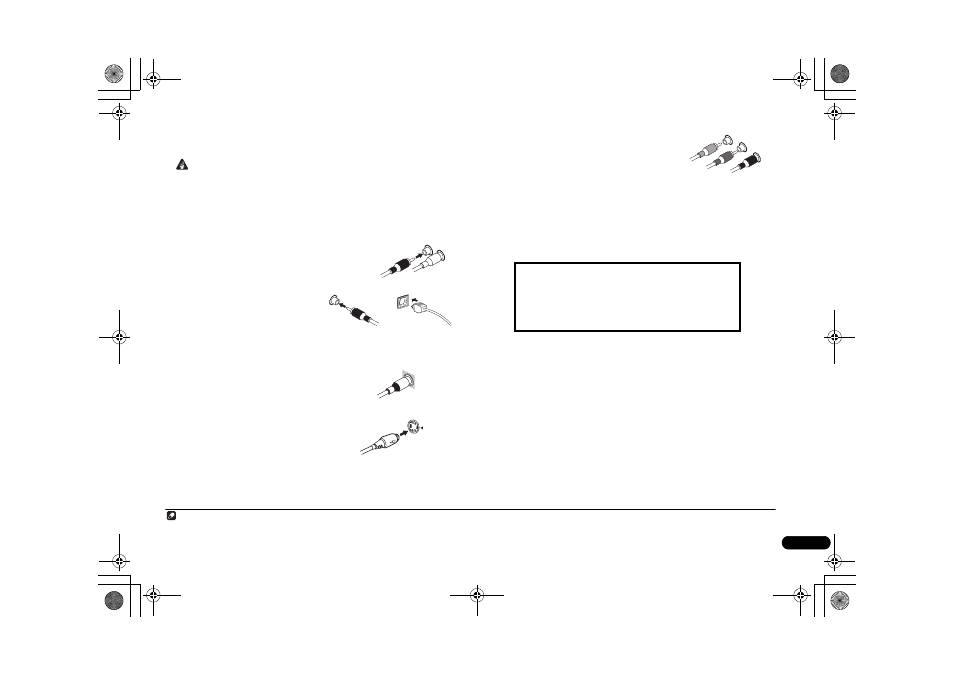

Правый (красный)
Аналоговые аудиокабели
Левый (белый)
Коаксиальный цифровой
аудиокабель Оптический кабель
Стандартные видеокабели RCA
S-video
2 При подключении этих видеоисточников используемый монитор/телевизор следует подключить к выходам ресивера HDMI/компонентного видео. Если видеосигнал не появляется на используемом ТВ или плазменном дисплее,
попробуйте отрегулировать настройки разрешения используемого компонента или дисплея. Учтите, что некоторые компоненты (например, игровые видеоприставки) имеют разрешение, преобразование которого невозможно. В
этом случае используйте (аналоговое) подключение S-video или композитное подключение.
Зеленый (Y)
Синий (P B )
Красный (P R )
Кабели компонентного видео
При работе данного изделия используется технология защиты авторских
прав, защищенная патентами США и другими правами интеллектуальной
собственности. Данная технология по защите авторских прав должна
использоваться только с разрешения корпорации Macrovision и
предназначена только для домашнего и другого ограниченного
использования потребителями, если иное не указано в специальном
разрешении Macrovision. Инженерный анализ и разборка запрещены.
