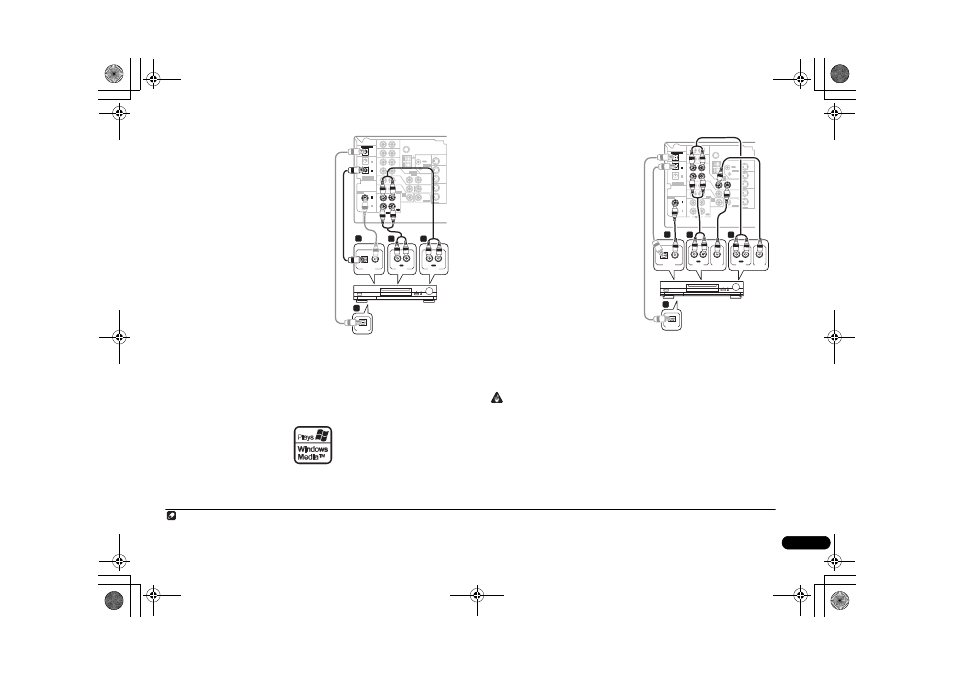

Подключение других аудиокомпонентов
Количество и тип соединений зависит от типа
подключаемого компонента.
1 Для подключения
проигрывателей CD-R, MD, DAT, кассетного
магнитофона или других аудиокомпонентов
выполняйте действия, описанные ниже.
1
Если используемый компонент имеет
цифровой аудиовыход, соедините его с
цифровым аудиовходом ресивера, как показано.
В примере показано коаксиальное подключение к
гнезду цифрового входа CD при помощи
коаксиального цифрового аудиокабеля.
2
Если необходимо, соедините аналоговые
аудиовыходы компонента со свободными
аудиовходами ресивера.
Это соединение понадобится для компонентов, не
имеющих цифрового выхода, или если необходима
запись с цифрового компонента. Используйте
стереофонический аудиокабель RCA, как показано.
3
Если подключается рекордер/магнитофон,
соедините аналоговые аудиовыходы (REC) с
аналоговыми аудиовходами рекордера/
магнитофона.
В примере показано аналоговое подключение к
гнезду аналогового выхода CD-R/TAPE/MD с
помощью стереофонического аудиокабеля RCA.
4
Если используемый рекордер имеет
цифровой вход, соедините его с цифровым
выходом ресивера, как показано.
Для установления этого соединения используйте
оптический кабель.
О декодере WMA9 Pro
Это устройство имеет встроенный декодер Windows Media ® Audio 9 Professional (WMA9 Pro), поэтому
возможно воспроизведение аудиосигнала с кодированием WMA9 Pro при помощи коаксиального или
оптического цифрового соединения при подключении к проигрывателю, совместимому с WMA9 Pro.
Однако подключенный проигрыватель DVD, приставка и т.д. должны выводить аудиосигнал в
формате WMA9 Pro через коаксиальный или оптический цифровой выход.
Windows Media ® и логотип Windows являются торговыми марками или зарегистрированными
торговыми марками корпорации Microsoft в США и/или других странах.
Подключение других видеокомпонентов
Ресивер оборудован аудио/видеовходами и
выходами, пригодными для подключения
аналоговых или цифровых устройств для
видеозаписи, включая видеомагнитофоны, DVD-
рекордеры и HDD-рекордеры.
1
Соедините аудио/видеовыходы рекордера
соответственно со входами DVR/VCR AUDIO и
VIDEO
данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель RCA.
2
2 Соедините аудио/видеовходы рекордера
соответственно со выходами DVR/VCR AUDIO и
VIDEO
данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель RCA.
3
3 Соедините коаксиальный цифровой
аудиовыход используемого видеокомпонента со
входом DIGITAL COAX 2 (DVR/VCR) этого
ресивера.
Для соединения используйте коаксиальный
цифровой аудиокабель.
4
4 Если используемый видеокомпонент имеет
цифровой вход, соедините его с цифровым
выходом ресивера, как показано.
Для установления этого соединения используйте
оптический кабель.
Использование разъемов компонентного видео
По сравнению с композитным видео компонентное видео обеспечивает значительно более высокое
качество изображения. Еще большими преимуществами обладает видео с прогрессивной разверткой.
При условии, что источник сигнала и телевизор поддерживают этот формат, обеспечивается очень
устойчивое изображение без мерцания. Узнать, поддерживает ли ваше оборудование видео с
прогрессивной разверткой (progressive-scan video), можно в документации к телевизору и компоненту-
источнику видеосигнала.
Внимание
• Если любой компонент-источник подключен к ресиверу через вход компонентного видео,
телевизор также следует подключить к ресиверу при помощи гнезд COMPONENT VIDEO
MONITOR OUT.
1 Соедините выходы компонентного видео компонента-источника со входами компонентного
видео ресивера.
Для соединения используйте тройной видеокабель компонентного видео.
2
Установите видеовходы компонента для входа источника, к которому Вы подсоединились.
• Поскольку их можно назначать, не важно, какие видеовходы компонентов используются для
каких источников. После завершения подключения нужных компонентов необходимо назначить
видеовходы компонентов – см. раздел Меню назначения входов на стр. 40.
3 Соедините гнезда COMPONENT VIDEO MONITOR OUT ресивера со входами компонентного
видео телевизора или монитора.
Для соединения используйте тройной видеокабель компонентного видео.
Примечание
1 Учтите, что необходимо подключить цифровые компоненты к гнездам аналогового аудио, если требуется выполнить запись с цифровых компонентов (например, минидиска) на аналоговые компоненты или наоборот.
COAX
OPT
OPT
(CD) ASSIGNABLE DIGITAL IN
DIGITAL OUT
1
2
(DVR/VCR)
COAX
(DVD/LD) 1
2
ASSIGNABLE DIGITAL IN
OPT
(TV/ SAT) AM LOOP
FM UNBAL
75
IN
IN
IN IN
IN
IN
MONITOR
OUT
MONITOR OUT
OUT
VIDEO
S-VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
OUT
IN
CD
DVR/ VCR
DVR/ VCR TV/ SAT TV/ SAT DVD /LD
DVD /LD PLAY
CD-R /TAPE /MD
FRONT
PREOUT
REC
ANTENNA
CONTROL
D V D 5.1CH INPUT
AUDIO R L
IN AUX
OUT
IN
CD-R, MD, DAT,
кассетный магнитофон,
и т.д.
DIGITAL OUT
OPTICAL COAXIAL
AUDIO IN
R L IN REC AUDIO OUT
R L PLAY OUT
DIGITAL IN OPTICAL
4
1 3 2
Этот ресивер
2 Для получения видеоизображения более высокого качества, можно также использовать соединение S-video через разъем S-VIDEO DVR/VCR IN. Если на используемом видеокомпоненте также имеется выход компонентного видео,
его тоже можно подключить. Подробнее см. раздел Использование разъемов компонентного видео ниже.
3 Для получения видеоизображения более высокого качества, можно также использовать соединение S-video через разъем S-VIDEO DVR/VCR OUT.
4 Если на используемом видеокомпоненте имеется только оптический цифровой выход, его можно соединить с оптическим входом ресивера с помощью оптического кабеля. При настройке ресивера потребуется указать, какой его
вход подключен к проигрывателю (см. раздел Меню назначения входов на стр. 40).
COAX
OPT
OPT
(CD) ASSIGNABLE DIGITAL IN
DIGITAL OUT
1
2
(DVR/VCR)
COAX
(DVD/LD) 1
2
ASSIGNABLE DIGITAL IN
OPT
(TV/ SAT) AM LOOP
FM UNBAL
75
IN
IN
IN IN
IN
IN
MONITOR
OUT
MONITOR OUT
OUT
VIDEO
S-VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT OUT
OUT
IN
CD
DVR/ VCR
DVR/ VCR TV/ SAT TV/ SAT DVD /LD
DVD /LD PLAY
CD-R /TAPE /MD
FRONT
PREOUT
REC
ANTENNA
CONTROL
D V D 5.1CH INPUT
AUDIO R L
IN AUX
OUT
IN
VCR, DVR,
проигрыватель
LD и т.д.
DIGITAL OUT
OPTICAL COAXIAL
VIDEO IN
R L
AUDIO IN
IN REC AUDIO OUT VIDEO OUT
R L PLAY OUT
3 1 2
Этот
ресивер
DIGITAL IN OPTICAL
4
