Глава 11:
Другие подключения
Предупреждение
• Перед выполнением или изменением схем подсоединения отключите питание и отсоедините кабель
питания от электророзетки. Подсоединение компонентов к электросети должно быть последней
операцией по подключению, которая выполняется в системе.
• Не допускайте, чтобы контакты кабелей громкоговорителей были подключены к разным
разъемам.
• Можно использовать громкоговорители с номинальным сопротивлением от 6 Ω до 16 Ω (если
предполагается использование громкоговорителей с сопротивлением менее 8 Ω, см. раздел
Изменение сопротивления громкоговорителей на стр. 45).

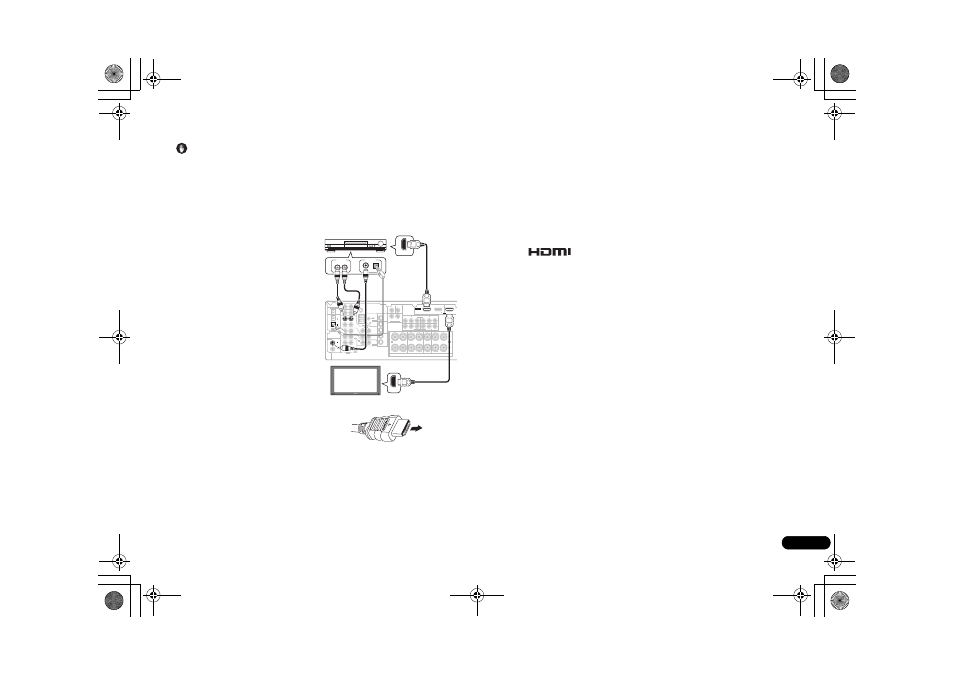

Подключение с помощью HDMI
Если имеется компонент с интерфейсом HDMI или
DVI (с HDCP), его можно подключить к ресиверу с
помощью имеющегося в продаже кабеля HDMI.
При помощи соединения HDMI передаются
несжатые цифровые видеосигналы, а также
практически любые виды цифрового звука, с
которыми совместим компонент, включая DVD-
Video, DVD-Audio (см. ниже информацию об
ограничениях), Video CD/Super VCD, CD и MP3.
1
Используйте кабель HDMI для подключения
внутреннего соединения HDMI IN 1/2 этого
ресивера с выходом HDMI используемого
компонента с интерфейсом HDMI.
2
Используйте кабель HDMI для подключения
внутреннего соединения HDMI OUT (ВЫХОД
HDMI)
этого ресивера с внутренним соединением
HDMI совместимого с HDMI монитора.
• При правильном подключении стрелка на
разъеме кабеля на проигрывателе должна быть
направлена вправо.
На задней панели необходимо выполнить подключение к аудиоразъемам набора аудио/видеовходов
(например, DVR/VCR как показано на рисунке).
• Без этого подключения звук HDMI будет по-прежнему выводиться через используемый телевизор
или плазменный дисплей (из этого ресивера звук будет не слышен).
4 Назначьте вход(ы), подключенный(е) к соответствующему источнику входного сигнала.
После подключения необходимо указать, какой(ие) вход(ы) используе(ю) тся для компонента с
разъемом HDMI, согласно указаниям раздела Назначение входов HDMI на стр. 41.
5
Используйте кнопки источника входа, чтобы выбрать источник входа, который Вы
назначили в предыдушем шаге, затем нажмите на кнопу SIGNAL SEL и затем нажмите на кнопку
RECEIVER
для выбора входного аудиосигнала.
Для этого также можно использовать элементы управления на передней панели (см. раздел Выбор
входного сигнала на стр. 22).
• Если видеосигнал не появляется на используемом ТВ или плазменном дисплее, попробуйте
отрегулировать настройки разрешения используемого компонента или дисплея. Учтите, что
некоторые компоненты (например, игровые видеоприставки) имею разрешение, отображение
которого невозможно. В этом случае используйте (аналоговое) подключение S-video или
композитное подключение.
О HDMI
HDMI (High Definition Multimedia Interface – интерфейс мультимедиа с высоким разрешением) может
передавать как видео, так и звук через одно цифровое соединение и предназначен для проигрывателей
DVD цифровых телевизоров, телевизионных приставок и других аудио/видеоустройств. HDMI
разработан с целью объединения в одной спецификации технологий HDCP (High Bandwidth Digital
Content Protection – защита широкополосного цифрового содержимого) и DVI (Digital Visual Interface
– цифровой визуальный интерфейс). HDCP служит для защиты цифровыx данных, передаваемых и
принимаемых совместимыми с DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного качества и высокой четкости, а также
многоканальный объемный звук. К особенностям HDMI относятся передача цифрового видео без
сжатия, полоса пропускания до 2,2 гигабит в секунду (для сигналов HDTV), один разъем (вместо
нескольких кабелей и разъемов) и возможность связи между источником сигнала и аудио/
видеоустройствами, такими как цифровой телевизор.
HDMI, эмблема
и High-Definition Multimedia Interface являются товарными знаками
или зарегистрированными товарными знаками компании HDMI Licensing LLC.
Настройка громкоговорителей второй зоны
После выбора пункта Second Zone (Вторая зона) в Настройка задних громкоговорителей объемного
звучания на стр. 25, можно использовать громкоговорители, подключенные к разъемам
громкоговорителей (задних, объемного звучания) B на задней панели для прослушивания
стереофонического воспроизведения в другой комнате. См. раздел Смена настройки акустической
системы на стр. 38 для получения информации о способах прослушивания, доступных при такой
настройке.
1
Подсоедините пару громкоговорителей к разъемам задних громкоговорителей объемного
звучания на задней панели.
Подсоедините их таким же образом, как подсоединены громкоговорители в разделе Подключение
громкоговорителей на стр. 13. При размещении громкоговорителей в другой комнате убедитесь в том,
что вы прочли раздел Советы по расположению громкоговорителей на стр. 13.
2
Выберите пункт «Second Zone» (Вторая зона) в меню «Surr Back System» (Система задних
громкоговорителей объемного звучания).
См. указания раздела Настройка задних громкоговорителей объемного звучания на стр. 25.
3 Для прослушивания звука с используемого
компонента HDMI с помощью данной системы
при необходимости выполните аналоговые и/
или цифровые соединения.
MONITOR OUT
Y PB
COAX
OPT
OPT
(CD) ASSIGNABLE DIGITAL IN
DIGITAL OUT
1
2 IN IN
FRONT R L CENTER SURROUND S
P
E
A
K
E
R
S
(DVR/VCR) COAX
(DVD/LD) 1
2
ASSIGNABLE DIGITAL IN
PR Y PB PR
IN
1
2 R L SURROUND BACK
A B
L R
OPT
(TV/ SAT)
3
AM LOOP
FM UNBAL
75
IN
IN
IN IN
IN
IN
MONITOR
OUT
MONITOR OUT
SUB WOOFER
SURROUND
CEN- TER
OUT VIDEO
S-VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT OUT
OUT
IN
CD
L R DVR/ VCR
DVR/ VCR TV/ SAT TV/ SAT DVD /LD
DVD /LD PLAY CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
CONTROL DVD 5.1CH INPUT
D V D 5.1CH INPUT
AUDIO R L
IN AUX
OUT
IN
COMPONENT VIDEO
ASSIGNABLE
HDMI
ASSIGNABLE (DVD/LD) IN 1 (TV/SAT) IN 2 OUT
HDMI OUT
HDMI IN
Компонент, оборудованный
HDMI/DVI
Монитор или плазменный дисплей,
совместимый с HDMI/DVI
DIGITAL OUT AUDIO OUT AUDIO L R
