Подключение громкоговорителей

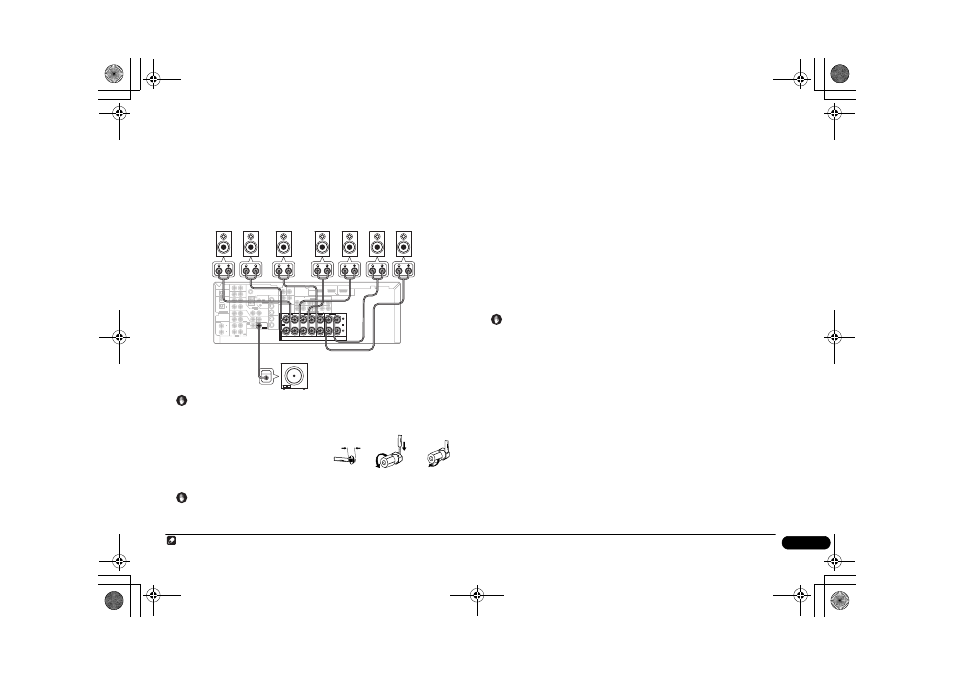

Ниже показана полная схема установки восьми громкоговорителей (включая низкочастотный
громкоговоритель), но для каждого помещения план установки будет отличаться. Подключите
имеющиеся громкоговорители, как показано ниже.
1
Ресивер будет работать при подключении только
двух стереофонических громкоговорителей (на схеме – передние громкоговорители), но
рекомендуется подключать не менее трех громкоговорителей, а для наивысшего качества звучания
лучше использовать полную схему.
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый громкоговоритель –
к левому. Также убедитесь, что положительный и отрицательный (+/–) разъемы ресивера совпадают с
соответствующими разъемами громкоговорителей.
2
Можно использовать громкоговорители с
номинальным сопротивлением от 6
Ω до 16 Ω (если предполагается использование
громкоговорителей с сопротивлением менее 8
Ω, см. раздел Изменение сопротивления
громкоговорителей на стр. 45).
Предупреждение
• Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в
контакт громкоговорителя до конца. Для подключения громкоговорителей к ресиверу
используйте провод хорошего качества.
Убедитесь в том, что кабель громкоговорителя,
который вы используете, подготовлен
соответствующим образом, и с обоих его концов на
10 мм удалена изоляция, а оголенные жилы провода
скручены (рис. A).
Отверните контакт на несколько оборотов, пока не
появится промежуток, в который можно вставить
оголенный провод (рис. Б). Вставив провод, затяните
контакт, чтобы провод был надежно зажат (рис. В).
Предупреждение
• На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во избежание
опасности поражения электрическим током при подключении или отключении кабелей
громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
Советы по расположению громкоговорителей
Обычно при изготовлении громкоговорителей учитывается их предстоящее расположение. Одни
предназначены для напольного размещения, наилучшее звучание других достигается при их
расположении на стойках. Некоторые следует располагать у стен, другие – на расстоянии от них.
Приведенные здесь рекомендации предназначены для получения наилучшего качества звучания
громкоговорителей, однако, для максимального использования возможностей громкоговорителей
следует выполнять указания по расположению, приведенные их изготовителем.
• Расположите передние левый и правый громкоговорители на одинаковом расстоянии от
телевизора.
• В случае расположения громкоговорителей около телевизора рекомендуется использовать
громкоговорители магнитозащищенного типа, чтобы избежать возможных искажений, таких как
изменение цвета изображения на экране телевизора. Если громкоговорителей
магнитозащищенного типа нет, и на экране телевизора заметно искажение цветов, отодвиньте
громкоговорители от телевизора.
• Если используется центральный громкоговоритель, разместите передние громкоговорители под
большим углом. Если нет – под меньшим углом.
• Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук
центрального канала исходил от экрана телевизора. Убедитесь также в том, что центральный
громкоговоритель не пересекает линию, образованную выступающими краями левого и правого
громкоговорителей.
• Лучше всего поверните громкоговорители в направлении точки прослушивания. Угол зависит от
размера помещения. Для более просторных помещений используйте меньший угол.
• Громкоговорители объемного звучания и задние громкоговорители объемного звучания следует
размещать на высоте 60 см до 90 см над уровнем уха слушателя с небольшим наклоном вниз.
Убедитесь в том, что громкоговорители не направлены навстречу друг другу.
• Для получения наилучшего качества объемного звучания установите громкоговорители, как
показано ниже. Для предотвращения несчастных случаев и улучшения качества звучания
выполняйте надежную установку всех громкоговорителей.
Предупреждение
• Если центральный громкоговоритель размещен над телевизором, обязательно закрепите его с
помощью специального материала или любым другим подходящим способом, чтобы избежать
травмы или повреждений в результате падения громкоговорителя с телевизора, вызванного
внешними сотрясениями, например землетрясением.
• Проверьте, чтобы оголенные провода от громкоговорителей не касались задней панели – это
может вызвать автоматическое выключение ресивера.
Примечание
1 Если низкочастотный громкоговоритель не используется, то выберите для параметра настройки громкоговорителей значение LARGE (Большой) (см. раздел Speaker Setting (Настройка громкоговорителей) на стр. 29).
2 Если используется только один задний громкоговоритель объемного звучания, подключите его к левому разъему заднего громкоговорителя объемного звучания (L).
