Установка предварительного усилителя C31
Размещение усилителя
Устанавливайте усилитель на ровной твердой поверхности.
Избегайте установки устройства на прямом солнечном свете, около источников тепла или в сырых местах.
Обеспечьте адекватную вентиляцию устройства. Не устанавливайте его в закрытом пространстве, таком как книжная полка или шкаф, по
скольку это будет препятствовать прохождению через устройство охлаждающего потока воздуха.
Подключение дополнительного оборудования

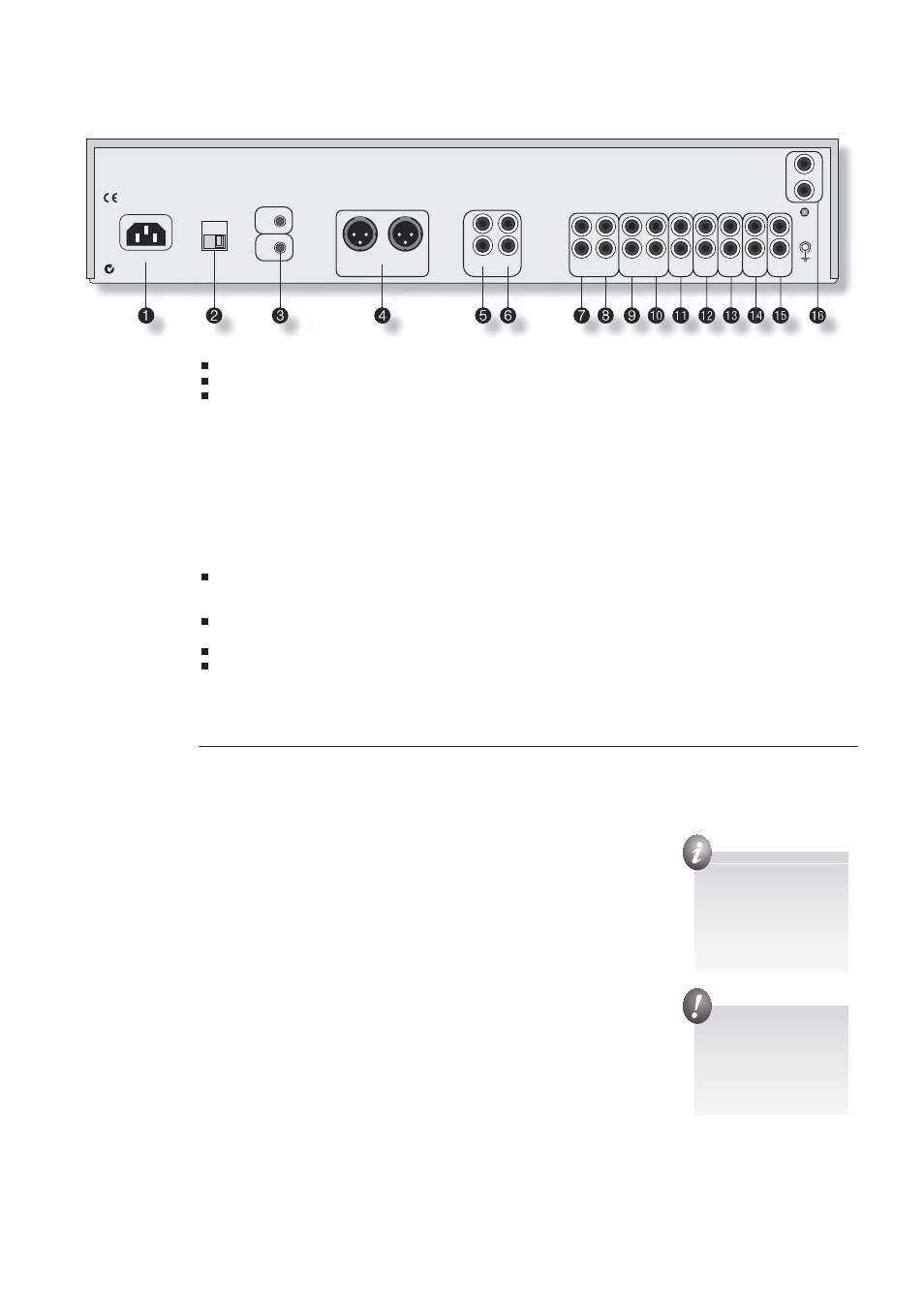

Разъемы задней панели предусилителя C31 можно условно разбить на четыре группы:
1. Аудио
входы.
2. Группы разъемов записи.
3. Разъемы для подключения усилителей мощности.
4. Разъемы дистанционного управления и триггерный выход.
Далее эти группы описываются более подробно.
Общие рекомендации по подключению дополнительного оборудования
Для достижения максимального качества звука мы рекомендуем использовать только высококачественные межблочные кабели; межблоч
ные соединения, выполненные дешевым телефонным проводом, могут казаться неплохим вариантом, но это значительно ухудшит каче
ство всей вашей системы, и вся экономия будет весьма фальшивой.
Позаботьтесь о том, чтобы аудио кабели и шнуры питания были разнесены на максимально возможное расстояние. Это снизит риск воз
никновения шумов, которые сетевые шнуры могут создать в аудио кабелях.
Все кабели должны быть максимально короткими (но, естественно, с учетом удобства).
При подключении любых устройств, имеющих аудио входы/выходы, не забывайте подключать клеммы, помеченные буквой L или словом
Left [Левый канал] (на подключаемом устройстве) к клеммам, помеченным буквой L, усилителя C31. Аналогично, клеммы, помеченные
буквой R или словом Right [Правый канал] (на подключаемом устройстве) к клеммам, помеченным буквой R, усилителя C31.
Обычно для идентификации каналов кабели стереофонической аппаратуры имеют разъемы, у которых красным цветом помечен правый
канал, а белым или черным цветом помечен левый канал.
Аудиовходы
(11) DVD Этот вход предназначен для подключения DVD плеера. Подключайте к этим разъемам стереофонический выход вашего
DVD плеера.
(12) AV Этот вход предназначен для использования с обычными аудио/видео устройствами, такими как видеомагнитофон, ресивер цифро
вого/спутникового телевидения или тюнер стандарта NICAM. Подключайте к этому входу аналоговые аудио выходы устройств.
(13) TUNER Этот вход предназначен для подключения радио тюнера.
(14) CD Этот вход предназначен для подключения CD плеера.
(15) AUX Как и вход «AV», этот вход имеет общее назначение. Подключайте к этому входу линей
ные аудио выходы любых устройств (кассетный магнитофон, тюнер и т.п.).
(16) PHONO (если имеется) Обычно усилитель C31 не имеет входа Phono [Вход для подключения
электромагнитного звукоснимателя].
Входы Phono располагаются на отдельных вставных модулях, которые дистрибьюторы или ди
леры Arcam могут поставить и подключить. Этот модуль совместим с большинством звукосни
мателей с подвижным магнитом (MM) или с подвижной катушкой (MC), имеющими, соответст
венно, высокий или низкий выходной уровень сигнала. Режимы MM или MC выбираются с по
мощью переключателя MM/MC, находящегося на задней панели.
Для чего может пригодиться модуль Phono?
Модуль Phono (или внешний усилитель для электромагнитного звукоснимателя) требуется в том слу
чае, если вы хотите подключить к усилителю C31 проигрыватель виниловых пластинок. Это все вы
звано тем, что небольшой уровень сигнала, создаваемый проигрывателями пластинок, требует кас
када предварительного усиления.
Если у вас уже есть внешний усилитель для электромагнитного звукоснимателя, который вы хотите
использовать, то подключайте его к одному из линейных входов, например, к входу «AV».
