Двухусилительная схема
Двухусилительная схема требует для каждого канала ис
пользования двух усилителей: для стереофонической си
стемы необходимы либо два усилителя P35, либо четы
ре усилителя P1. Один усилитель P35 (или два усилителя
P1) используются для работы с высокочастотными дина
миками акустических систем, а другой используется для
работы с низкочастотными динамиками.
При использовании усилителей P35 подключите
один усилитель к акустическим системам, как описано в
разделе для обычного подключения, но с тем исключени
ем, что усилитель P35 должен быть подключен к клеммам
акустической системы, помеченным как «HF» или «High
frequency» [Высокие частоты]. Затем точно таким же об
разом подключите второй усилитель P35 к низкочастот
ным клеммам акустической системы. Ознакомьтесь, по
жалуйста, с приведенным рисунком.
При использовании усилителей P1 для подключения
двух акустических систем потребуются четыре усилителя.
Два усилителя P1 используются для работы с высокочас
тотными и два с низкочастотными динамиками акусти
ческих систем. Сами определите, какой усилитель с ка
ким динамиком будет работать, а затем подключите уси
литель к акустической системе в соответствии с инструк
циями, приведенными для обычного подключения.
Обратите внимание, что металлическая перемычка, имеющаяся на акустических системах и соединяющая верхние и нижние клеммы, должна
быть удалена. Если вы не сделаете этого, то оба усилителя могут выйти из строя, причем на данную неисправность гарантийные обязатель
ства не распространяются.
Замечания по подключению акустических систем
Запрещается производить соединения при включенных усилителях. Мы рекомендуем перед началом работы полностью отключить все
усилители от сети.
Перед первым включением усилителя (усилителей) после подключения акустических систем, тщательно проверьте все выполненные со
единения. Убедитесь в том, что оголенные части проводов или кабелей не касаются друг друга или шасси усилителя (это может привес
ти к короткому замыканию), и что положительные клеммы (+) соединены с положительными, а отрицательные клеммы ( ) соединены с
отрицательными. Проверьте подключение как усилителей, так и акустических систем.
После того, как вы выполните все соединения, включите усилитель (усилители), выберите источник сигнала и постепенно увеличивайте
громкость до требуемого уровня.
Если вы не уверены в том, как необходимо производить все подключения, или вам потребуются советы по подключениям с использова
нием двух кабелей или двух усилителей, то свяжитесь, пожалуйста, с дилером Arcam, который с радостью поможет вам решить все во
просы.
Подключение к источнику питания
Сетевой шнур
Это устройство обычно снабжается литой сетевой вилкой. Перед подключением вашего усилителя к сети убедитесь в том, что сетевая вилка
усилителя подходит к вашей розетке, и что напряжение вашей сети соответствует положению переключателя напряжения (115 В 230 В) 2§,
находящемуся на задней панели усилителя.
Если напряжение сети отличается или сетевая вилка не подходит к розетке, свяжитесь, пожалуйста, с вашим дилером Arcam.
Подключение сетевого разъема
Вставьте разъем (сетевой стандарт IEC) шнура питания в гнездо POWER INLET, которое находится на задней панели усилителя. Убедитесь в
том, что разъем прочно зафиксирован.
Дежурный режим
При использовании дистанционного пульта схема управления усилителя всегда находится под напряжением (пока усилитель подключен к се
ти). Сетевой выключатель на передней панели отключает все остальные цепи, при этом потребляемая мощность составляет менее 2 Вт.
Это означает, что даже если питание отключено, но вблизи устройства можно слышать очень слабый гул, исходящий от преобразователя на
пряжения, находящегося внутри усилителя. Это совершенно нормальное явление. Если же это устройство не предполагается использовать в
течение длительного периода времени, то мы рекомендуем полностью отключать его от сети переменного напряжения.
13

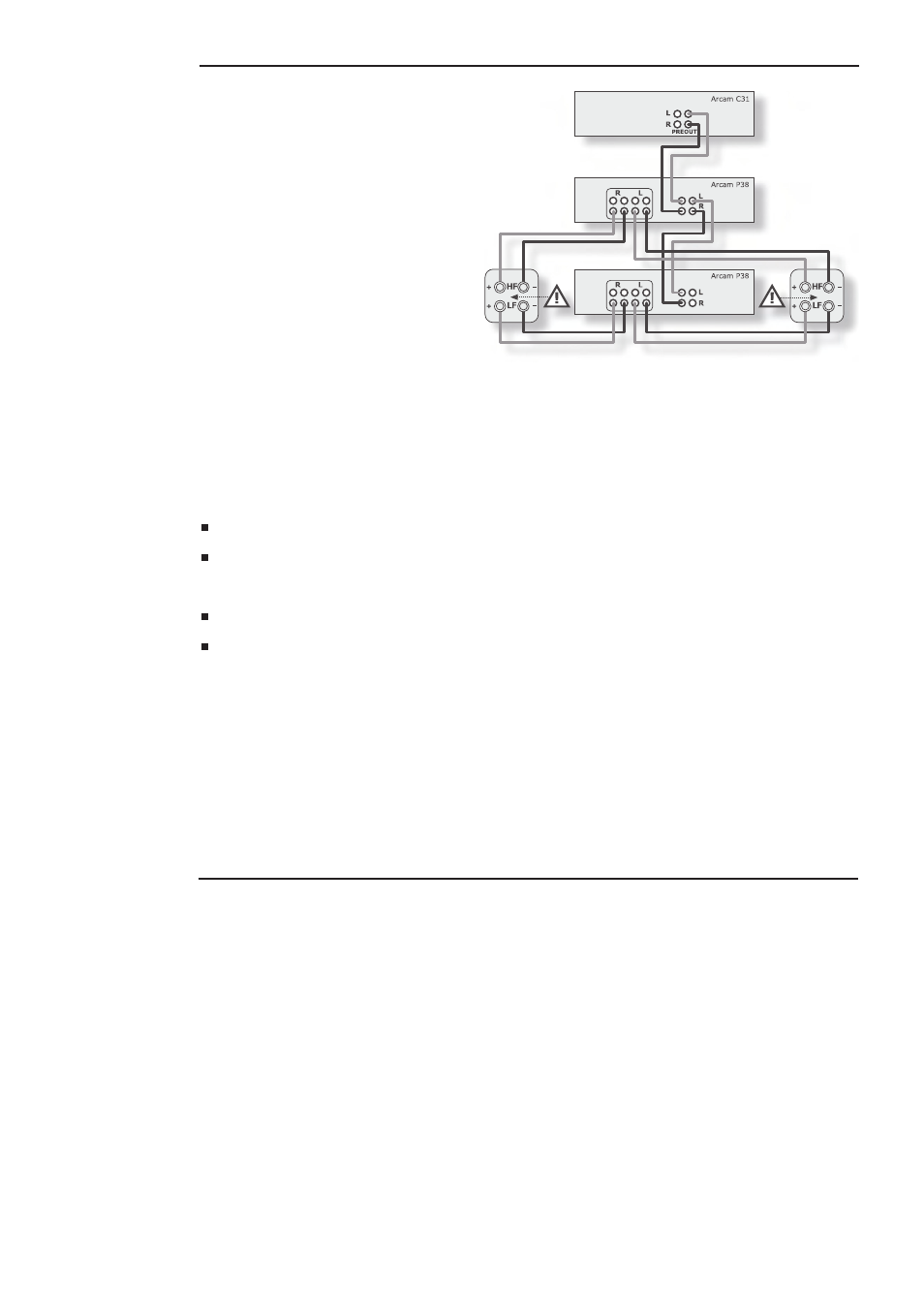

Двухусилительная схема подключения акустических систем
к усилителю P35.
