Подключение акустических систем
Схемы подключения
Существует несколько различных способов, которые можно использовать для подключения акустических систем к усилителю. Выбор способа
обычно ограничен тем, что могут обеспечить ваши акустические системы.
Схема «Single wiring»
Этот способ является самым обычным подключением акустической системы к усилителю с использованием одного кабеля на один канал.
Это самый простой способ.
Схема «Bi wiring» [Двухкабельная]
В этой схеме акустическая система подключается к выходу усилителя с помощью двух кабелей для каждого динамика свой кабель один
кабель передает низкочастотные сигналы, а второй кабель передает высокочастотные сигналы. Усилители P35 и P1 разработаны с учетом
удобной реализации схемы «Bi wiring», но акустические системы могут реализовать этот способ подключения только в том случае, если
они снабжены отдельными клеммами для подключения двух кабелей (акустические системы должны иметь на задней панели две пары
клемм одна пара помечена как «HF» (высокие частоты), а другая помечена как «LF» (низкие частоты).
В чем заключается преимущество такой схемы подключения?
Двухкабельная схема улучшает звук вашей системы вследствие раздельной передачи токов высоких и низких частот (по двум отдельным
кабеля), что позволяет избежать искажений, возникающих из за влияния одних сигналов на другие, как происходит при обычном подклю
чении.
Схема «Bi amping» [Схема с двумя усилителями]
Эта схема использует раздельное усиление низких и высоких частот, которое производится двумя отдельными усилителями. Чтобы при
менить эту схему вам потребуются два усилителя.
В чем заключается преимущество такой схемы подключения?
ачество звука вашей системы улучшается вследствие более глубокого разделения сигнала на низкочастотную и высокочастотную состав
ляющие и их раздельного усиления.
Однокабельная схема
Оба усилителя P35 и P1 разработаны с учетом их включения по
двухкабельной схеме, вот почему на задней панели усилителей
имеются по две пары клемм для подключения акустических сис
тем. Разумеется, оба усилителя можно подключать обычным об
разом, однако в этом случае мы рекомендуем вам использовать
нижний комплект клемм (на усилителе P35 помечены как «SP1»).
Если ваша акустическая система имеет не одну пару клемм, то на
акустических системах используйте клеммы, помеченные как «LF»
(низкие частоты).
При использовании усилителя P35 подключайте положи
тельную клемму правой акустической системы, которая находит
ся на задней панели усилителя (красного цвета и подписанная
«+R» [+ левого канала]) к положительной клемме, которая нахо
дится на правой акустической системе. Аналогично, подключайте
отрицательную клемму правой акустической системы, которая
находится на задней панели усилителя (черного цвета и подпи
санная « R» [ правого канала]) к отрицательной клемме, которая находится на правой акустической системе. Повторите эту процедуру для
левой акустической системы, используя клеммы усилителя, помеченные как «+ L ».
При использовании усилителя P1 подключайте положительную клемму правой акустической системы, которая находится на задней панели уси
лителя (красного цвета и подписанная «+») к положительной клемме, которая находится на правой акустической системе. Аналогично, подклю
чайте отрицательную клемму правой акустической системы, которая находится на задней панели усилителя (черного цвета и подписанная « »)
к отрицательной клемме, которая находится на правой акустической системе. Повторите эту процедуру для другого усилителя P1 и акустиче
ской системы.
Если ваши акустические системы поддерживают двухкабельную схему, то в этом случае на акустических системах должна иметься плоская ме
таллическая перемычка, соединяющая клеммы низкочастотного динамика с клеммами высокочастотного динамика; при обычном соединении
(одним кабелем) эту перемычку удалять не следует.
Двухкабельная схема
Подключение с помощью двух кабелей производится точно
так же, как и при использовании одного кабеля, за исключе
нием того, что для подключения каждой акустической систе
мы используются два кабеля (каждый динамик подключается
своим кабелем).
Следуйте инструкциям, приведенным для подключения акус
тических систем одним кабелем, а затем выполните такие же
действия, но затем соедините второй комплект клемм для
подключения акустики (на усилителе P35 помечен как «SP2»)
к клеммам акустической системы, помеченным как «HF» (вы
сокие частоты). Ознакомьтесь, пожалуйста, с рисунком.
Акустические системы, поддерживающие двухкабельную схе
му, имеют плоскую металлическую перемычку, соединяющая
клеммы низкочастотного динамика с клеммами высокочас
тотного динамика; при использовании двух раздельных кабе
лей эту перемычку следует удалить.
12

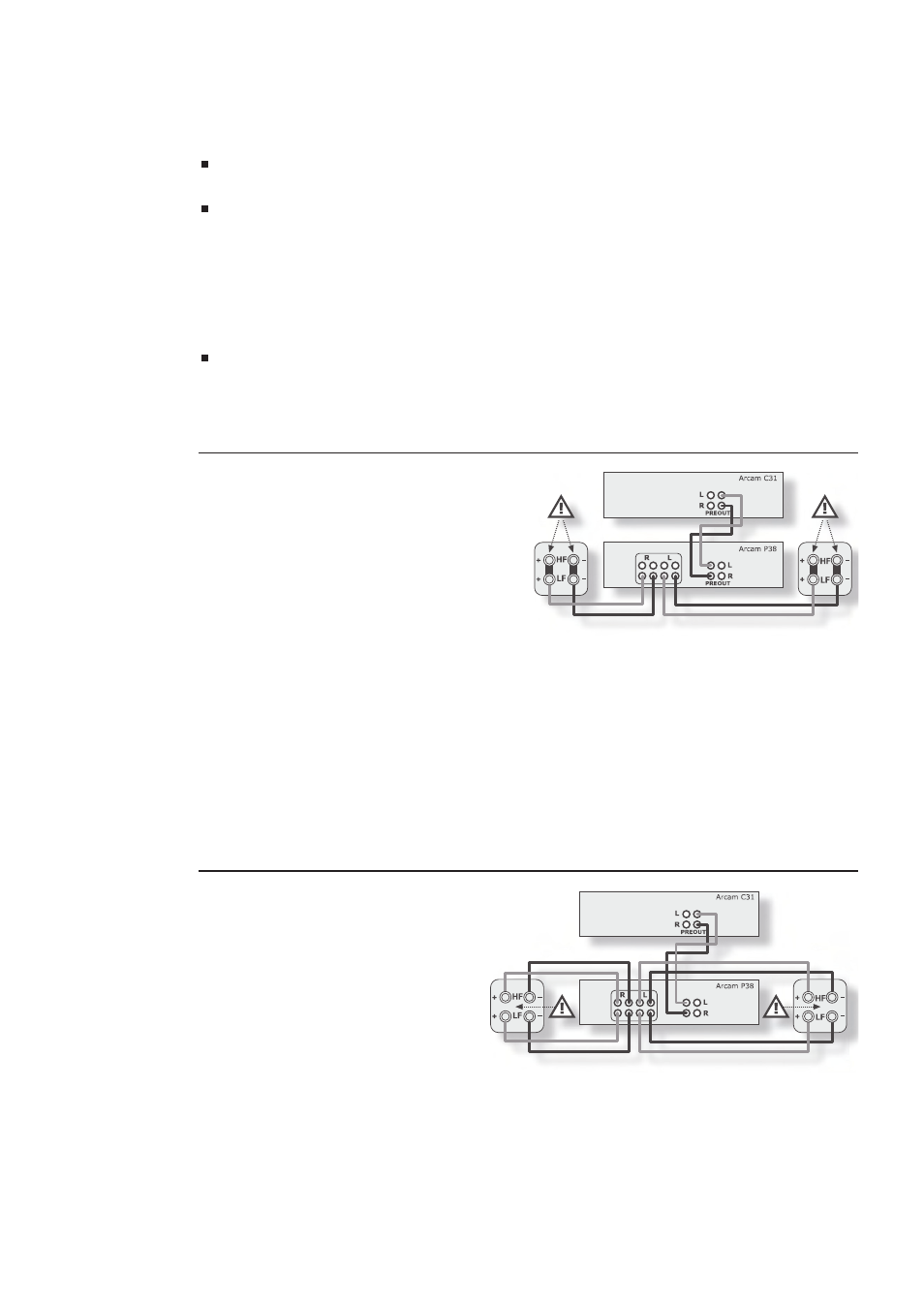

Однокабельная схема подключения акустических систем к
усилителю P35.
Двухкабельная схема подключение акустических систем к
усилителю P35.
