Инструкция по эксплуатации Yamaha RX-V340RDS RU
Страница 9
9

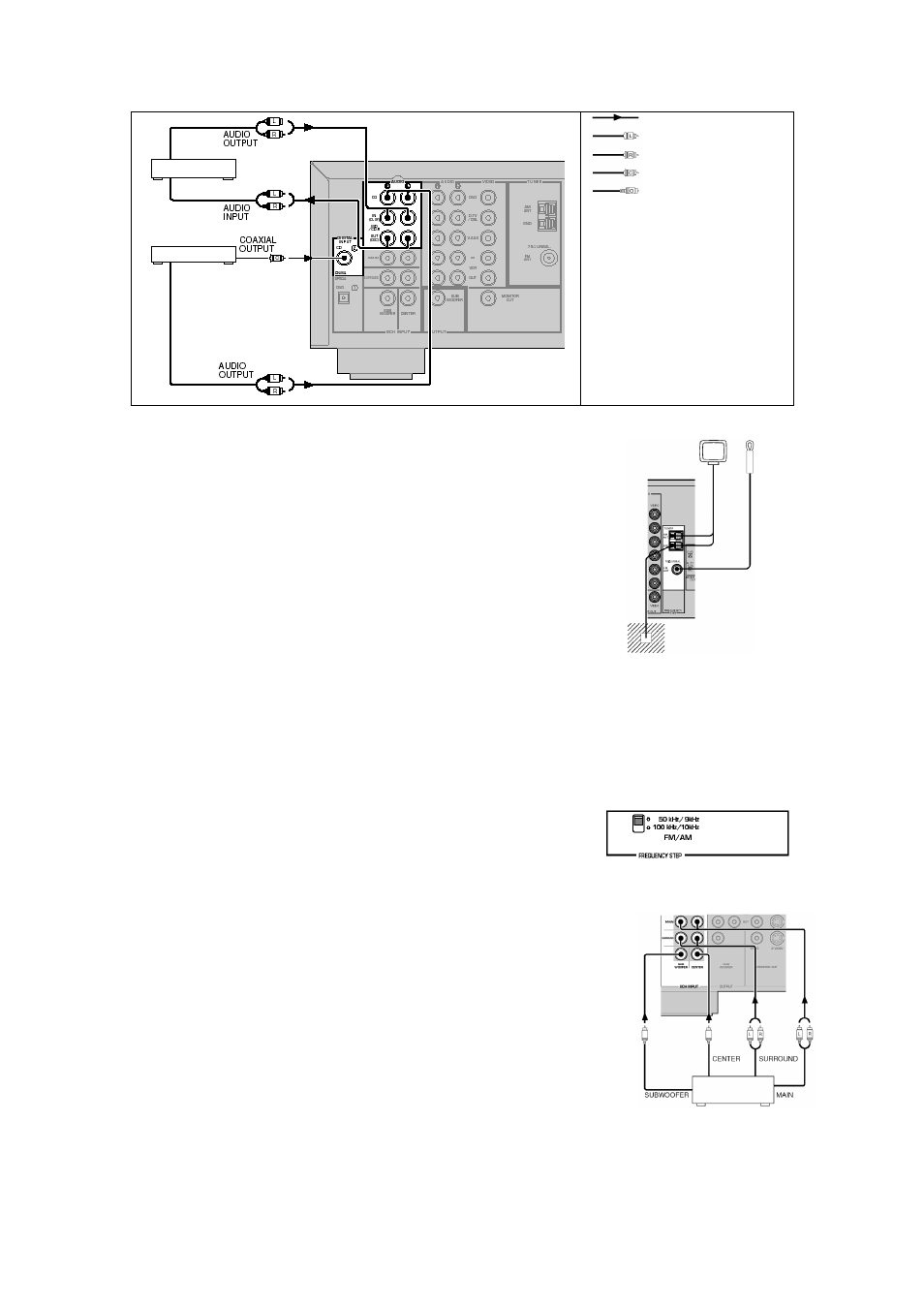

Подключение антенн
Обе комнатные антенны АМ и FM, прилагаемые к аппарату,
как правило обеспечивают уверенный прием радио сигнала.
Подключайте антенны правильно к соответствующим
разъемам.
Подключение комнатной FM антенны
Прилагаемую комнатную FM антенну подключите к разъему FM ANT
75
W UNBAL.
Не подключайте одновременно комнатную и наружную FM антенны!
Подключение рамочной АМ антенны
1. Прикрепите рамочную антенну к подставке.
2. Нажмите и удерживайте язычок на разъеме, чтобы открыть его.
Вставьте провода антенны в разъемы AM ANT и GND.
3. Отпустите язычок и слегка прижмите им провода для лучшего контакта
4. Найдите ориентацию антенны с наилучшим приемом.
· АМ антенну можно снять с подставки и укрепить, например, на стене.
· Рамочная антенна АМ должна располагаться дальше от устройства.
· Рамочная АМ антенна должна быть всегда подключена, даже при подключении наружной АМ
антенны.
· Установка наружной антенны может улучшить качество приема радиостанций.
Переключатель FREQUENCY STEP
На некоторых моделях имеется переключатель FREQUENCY STEP
(на задней панели), который следует установить в положение,
соответствующее шагу частоты настройки для Вашего региона. За
пределами Америки этот шаг составляет 50 кГц/9кГц. Перед изменением положения этого
переключателя отключите кабель питания аппарата от сетевой розетки.
Подключение внешнего декодера
Аппарат оборудован шестью дополнительными входными гнездами
(левый и правый основные, центральный, левый и правый тыловые,
сабвуфер) для дискретного многоканального входа от внешнего
декодера, звукового процессора или предусилителя.
Подключите выходные гнезда Вашего внешнего декодера к разъему
6CH INPUT. Будьте внимательны, чтобы правильно подключить левый
и правый каналы.
· При выборе в качестве источника 6CH INPUT, основной блок
автоматически отключает процессор звукового поля, и Вы не сможете
использовать программы DSP.
Комнатная FM
антенна
(прилагается)
Рамочная АМ антенна
(прилагается)
Заземление (разъем GND)
Для повышения безопасности и
понижения помех соедините этот
разъем с хорошим заземлением.
DVD/SACD проигрыватель
Направление сигнала
Левый аналоговый кабель
Правый аналоговый кабель
Коаксиальный кабель
Оптический кабель
CD проигрыватель
CD рекордер
или
MD рекордер
