11
Предупреждение: используйте экранированные модели динамиков. Если они тем не менее создают
помехи для видео монитора, то устанавливайте их дальше от экрана.

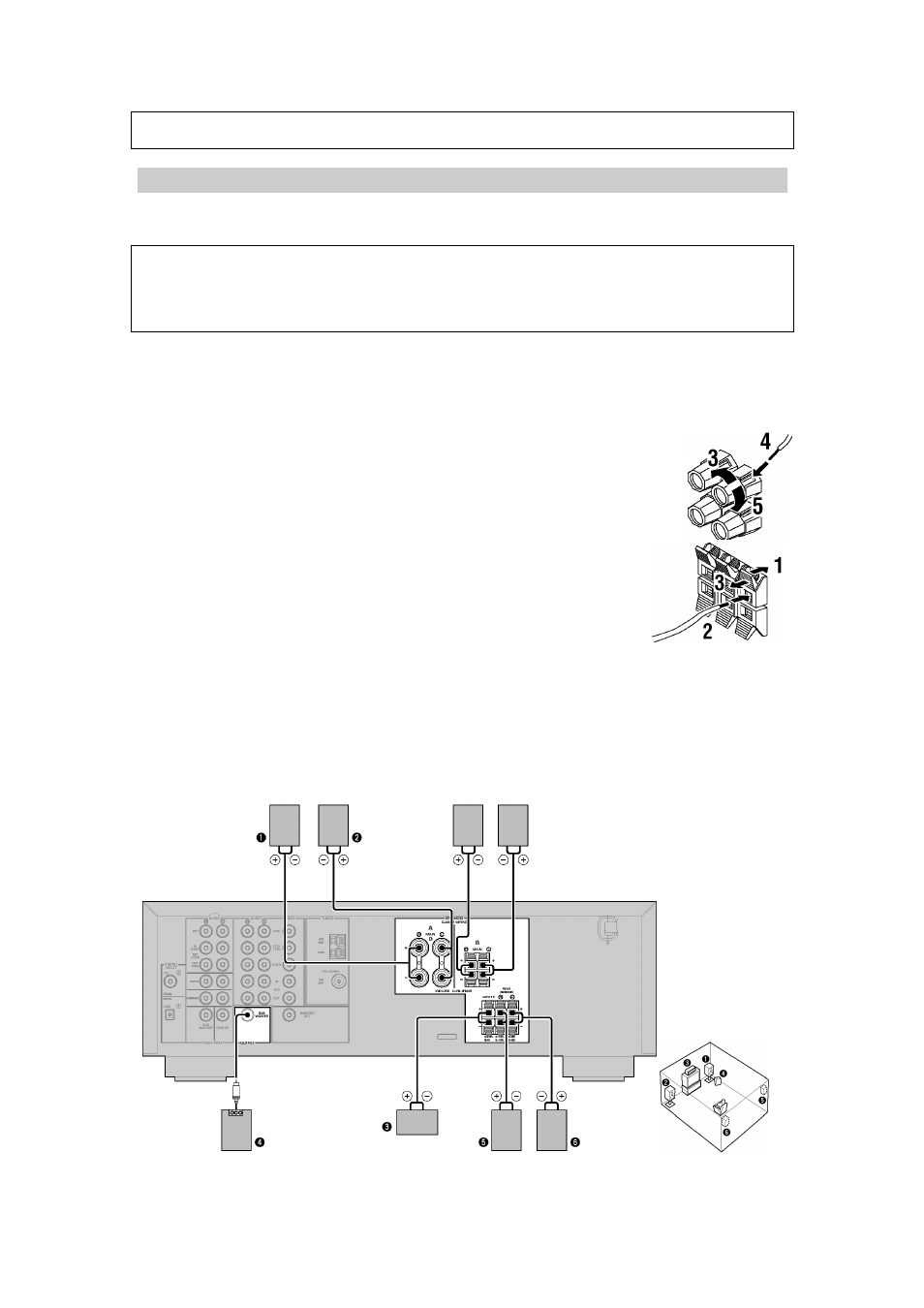

Подключение акустических систем
Убедитесь, что правильно подключаете левый и правый каналы с соблюдением полярности + (красный) и
– (черный). При неверном подключении звука слышно не будет либо он будет ненатуральным и без низких
частот.
Предупреждение:
· Подключайте громкоговорители только с сопротивлением, соответствующим указанному на задней
панели прибора.
· Не позволяйте оголенным проводам касаться друг друга и металлических частей аппарата, иначе это
приведет к повреждению громкоговорителя и/или усилителя.
При необходимости в меню установок измените конфигурацию акустических систем в соответствии с
числом и размером подключенных громкоговорителей после завершения соединения.
Кабели акустических систем
Кабель акустической системы состоит из двух проводов, отличающихся цветом, полосками или
формой. Обратите внимание на полярность подключения разъемов акустических систем.
1. Зачистите изоляцию на концах проводов примерно на 1 см.
2. Закрутите проводники на зачищенных концах для предотвращения
короткого замыкания.
Подключение к разъемам SPEAKERS
3. Открутите рукоятки терминалов.
4. Вставьте только зачищенный конец провода в отверстие терминала
5. Затяните рукоятку.
· Если кабели имеют штекеры типа «Banana», закрутите рукоятки терминалов
и вставьте штекер в разъем.
· Для разъемов с защелками: нажмите на язычок и откройте защелку, вставьте
оголенный конец провода в разъем, отпустите язычок и проверьте надежное
крепление провода.
Одну или две акустические системы в качестве основных громкоговорителей подключите к
разъемам MAIN SPEAKERS. При использовании только одной акустической системы
подключайте ее либо к разъемам MAIN А либо к разъемам MAIN В.
Тыловую акустическую систему подключите к разъемам REAR SPEAKERS.
Центральный громкоговоритель подключите к разъемам CENTER SPEAKER.
Основная акустическая
система В
правый левый
Основная акустическая
система А
правый левый
Схема
расположения
акустики в комнате
для прослушивания
Центральный
громк-ль
сабвуфер
правый левый
Тыловая
акустическая
система
