8
Дополнительный видео компонент
Дополнительный видео компонент
подключается к входам AUDIO VIDEO V-AUX.
Подключение записывающих компонентов
Соедините входной разъем для аудио сигнала на Вашем видео компоненте с разъемом AUDIO
OUT этого ресивера и соедините входной разъем для видео сигнала на видео компоненте с
выходом VIDEO OUT на этом ресивере для выполнения записи. Соедините выходной разъем
для аудио сигнала на Вашем видео компоненте с разъемом AUDIO IN этого ресивера и
соедините выходной разъем для видео сигнала на видео компоненте с выходом VIDEO IN на
этом ресивере для выполнения воспроизведения.
·
После подключения записывающего компонента при использовании данного ресивера включайте
питание этого компонента. Если питание записывающего компонента будет выключено, то возможно
искажение звука от других компонентов.
Подключение аудио компонентов
Подключение CD-проигрывателя
Соедините коаксиальный цифровой выход CD-проигрывателя с разъемом DIGITAL INPUT CD
на данном ресивере.
· Если CD проигрыватель не оборудован коаксиальным выходом, используйте подключение к разъемам
AUDIO.
Подключение MD рекордера или CD рекордера
Соедините входной разъем CD/MD-рекордера с разъемом MD/CD-R OUT REC (аналоговая
запись) на данном аппарате для записи.
Соедините выходной разъем CD/MD-рекордера с разъемом MD/CD-R IN PLAY (аналоговое
воспроизведение) на данном аппарате для воспроизведения.
· При подключении записывающего компонента при использовании ресивера/усилителя включайте
этот компонент, иначе возможно искажение звучания других компонентов.

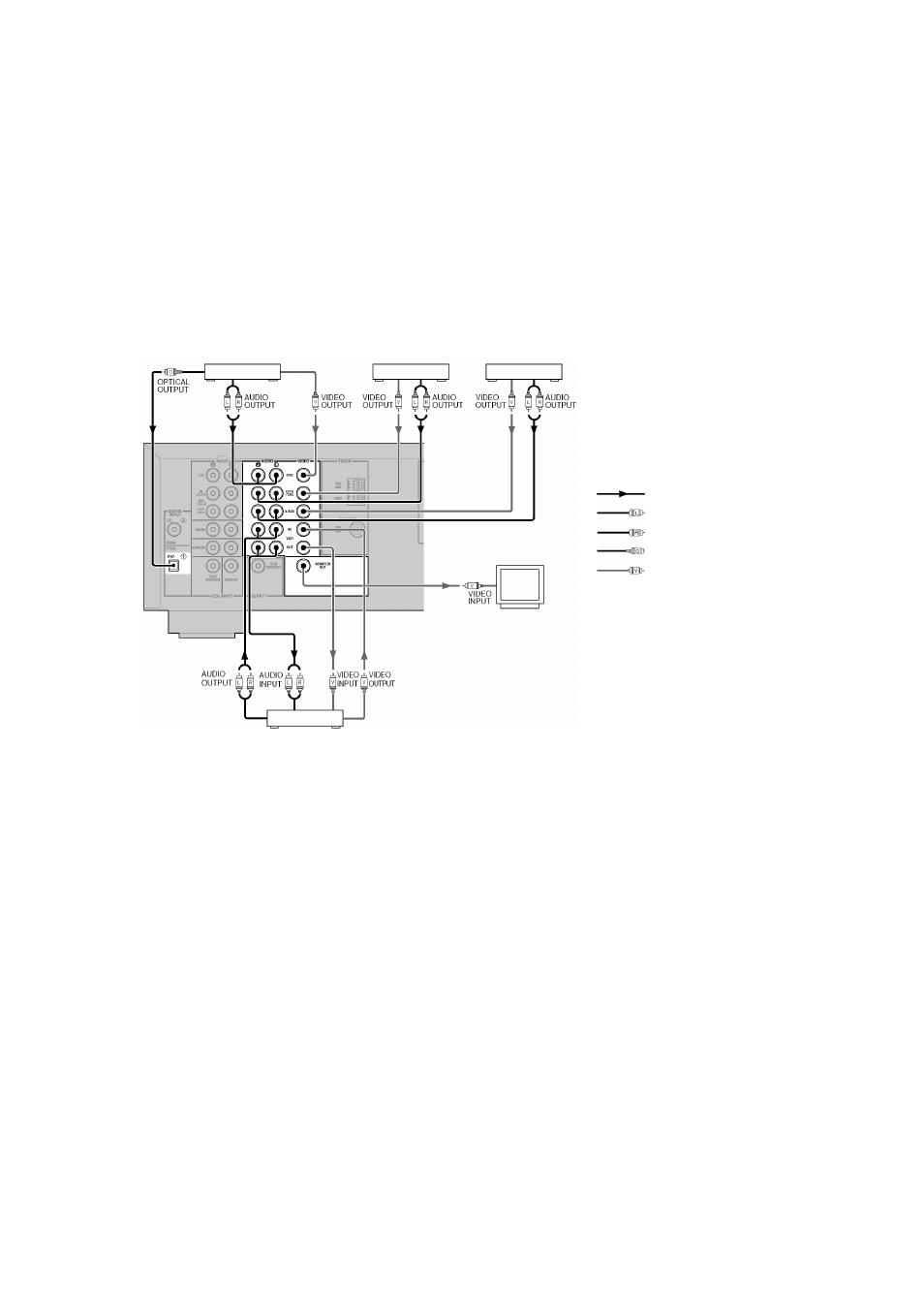

Направление сигнала
Левый аналоговый кабель
Правый аналоговый кабель
Оптический кабель
Видео кабель
Видео
монитор
Видеомагнитофон
DVD проигрыватель
ТВ/цифровой
ТВ/кабельный ТВ
Дополнительный видео
компонент
