7
20. Индикатор входного канала показывает принимаемые компоненты входного сигнала.
21. Индикаторы режима RDS - загорается название RDS данных, предоставляемых текущей
радио станцией. Индикатор EON загорается при предоставлении радио станцией сервиса
EON. Индикатор PTY HOLD загорается во время поиска станции в режиме PTY SEEK.
Подключения
Перед выполнением всех соединений отключите от сети все компоненты и не включайте
их до завершения соединений.
· При выполнении соединений будьте внимательны, соединяйте разъемы L к L, R к R, + к +, а – к - .
Обратитесь также к руководству на подключаемый компонент.
· При подключении аудио компонентов Yamaha используйте разъемы с соответствующими им
обозначениями (например, 1,2,3…).
· После выполнения соединений проверьте еще раз их правильность
· Названия разъемов соответствуют названиям у селектора входов.
Цифровые разъемы
Этот аппарат оборудован цифровыми коаксиальными и оптическими разъемами. Через
цифровые разъемы Вы можете подавать на вход аппарата цифровые данные DTS, Dolby Digital
или PCM. Для получения многоканального воспроизведения дисков DVD, например с
эффектами DSP, Вам обязательно потребуется выполнить подключения с помощью цифровых
кабелей. Все цифровые разъемы совместимы с цифровым сигналом 96 кГц.
·
Оптические разъемы выполнены по стандарту EIA, если Вы используете оптоволоконные кабели
других стандартов, то устройство может работать неправильно.
Подключение видео компонентов
Подключение видео монитора
Соедините видео вход монитора с выходом MONITOR OUT VIDEO на данном аппарате.
·
Если Вы соединили этот аппарат с компонентом-источником через компонентные разъемы, то
монитор также подключайте к компонентным разъемам соответственно.
Подключение DVD проигрывателя/цифрового или кабельного телевизора
Соедините оптический цифровой выходной разъем для аудио сигнала на Вашем компоненте с
разъемом DIGITAL INPUT и соедините выходной разъем для видео сигнала с входом VIDEO на
этом ресивере.
Затем соедините разъемы AUDIO на Вашем компоненте с разъемами AUDIO на этом ресивере.
·
Разъемы AUDIO имеются на видео компонентах, не оборудованных оптическим цифровым выходом.
Многоканальное воспроизведение невозможно через разъемы AUDIO.

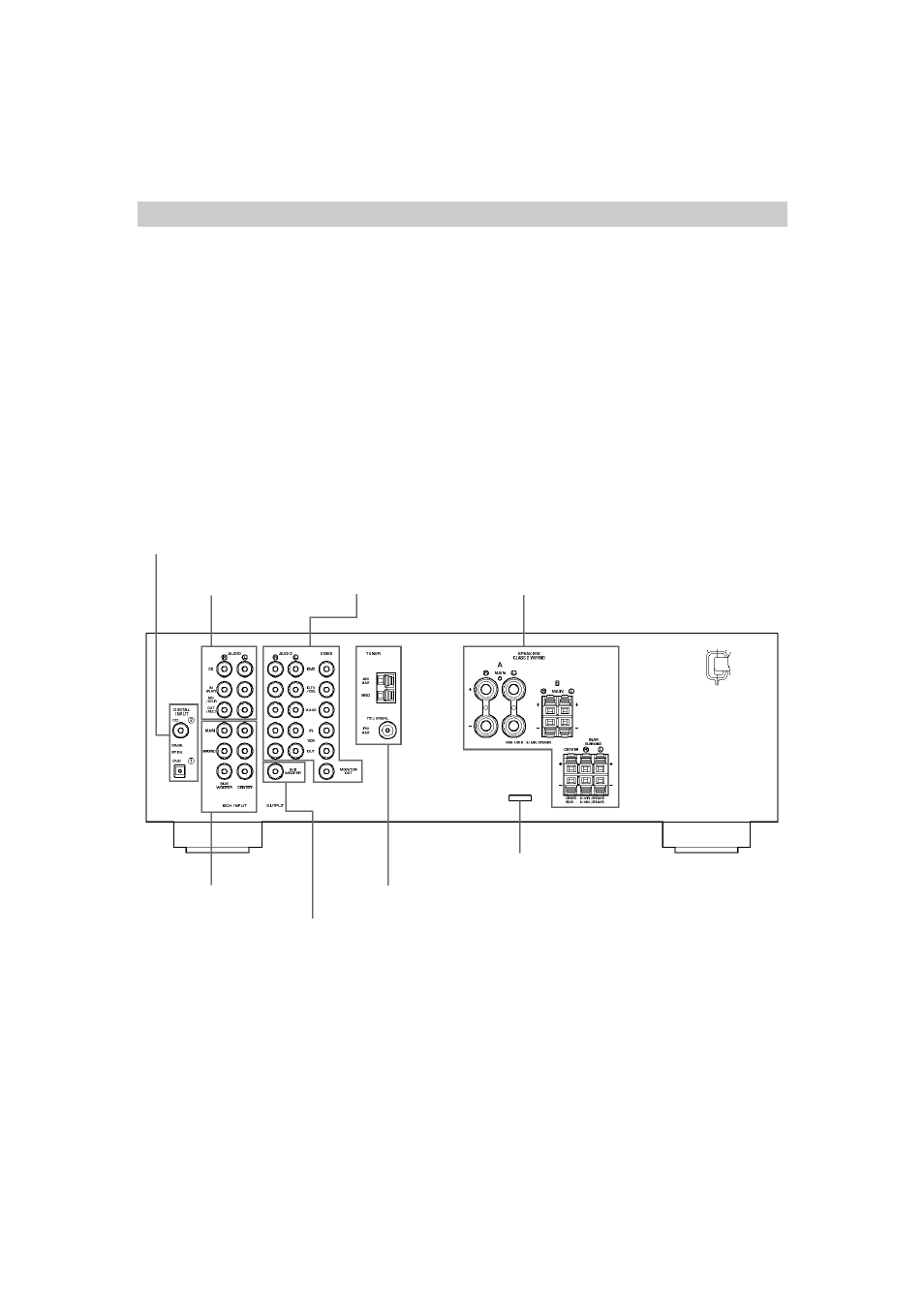

Разъемы SPEAKERS для
подключения акустики
Выход на
сабвуфер SUB
WOOFER
OUTPUT
Входы 6CH
INPUT
Разъемы для видео
компонентов
Разъемы антенных
входов
Разъемы для аудио
компонентов
Цифровые входы
DIGITAL INPUT
Этот разъем используется при сборке. Не
подключайте к нему никаких компонентов.
