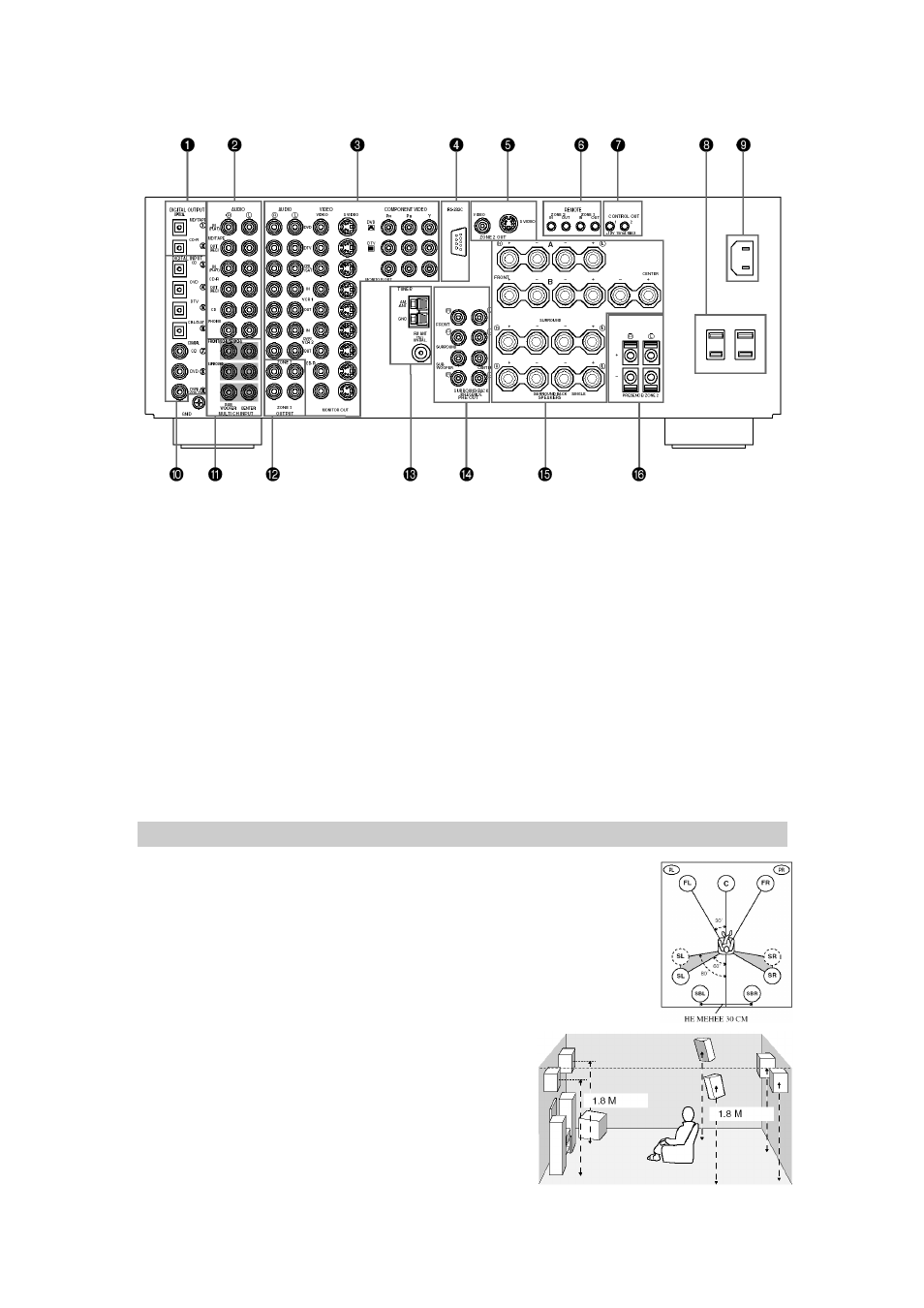

Задняя панель
1. выходной цифровой разъем DIGITAL OUTPUT
2. разъемы для подключения аудио компонентов
3. разъемы для подключения видео компонентов
4. RS-232C (только для RX-V2400) этот разъем предназначен для коммерческого
использования, проконсультируйтесь со своим дилером относительно подробностей.
5.
ZONE2 OUT только для модификации аппарата в США, Канаде и Австралии
6.
REMOTE IN/OUT только для модификации аппарата в США, Канаде и Австралии
7.
CONTROL OUT только для модификации аппарата в США, Канаде и Австралии
8. разъем AC OUTLET для подачи питания на подключенные аудио/видео компоненты
9. кабель питания
10. входной цифровой разъем DIGITAL INPUT
11. разъем MULTI CH INPUT
12. ZONE2/ZONE3 OUT только для модификации аппарата в США, Канаде и Австралии
13. антенные разъемы
14. разъемы предварительного выхода PRE OUT
15. разъемы для подключения акустических систем
16. разъемы для подключения акустических систем PRESENCE
для некоторых модификаций аппарата: переключатель шага настройки тюнера FREQUENCY STEP
для некоторых модификаций аппарата: переключатель напряжения питания VOLTAGE SELECTOR
Установка акустических систем
Размещение громкоговорителей
Размещение основных фронтальных громкоговорителей
Разместите правый и левый громкоговорители на одинаковом расстоянии
от идеальной позиции для прослушивания. Если в систему входит видео
монитор, расстояние от него до громкоговорителей должно быть
одинаковым.
Размещение центрального громкоговорителя
Если в систему входит видео монитор, выровняйте
фронтальную панель монитора с фронтальной панелью
центрального громкоговорителя. Размещайте
громкоговоритель максимально близко к монитору,
например, непосредственно над или под ним и точно
между основными громкоговорителями.
Размещение тыловых и центрального тылового
громкоговорителей
Тыловые громкоговорители размещаются позади
