Если Ваш видео компонент оборудован S-Video или компонентным разъемом, используйте эти
подключения: соедините выходной разъем S-Video компонента-источника с входом S-VIDEO
этого ресивера, или компонентный выход на источнике с входным разъемом COMPONENT
VIDEO на ресивере.
· Если Вы сделали подключения с помощью разъемом S-Video, то не требуется выполнять композитные
подключения. В случае подключения обоих типов разъемы S-Video имеют приоритет.
Подключение внешнего декодера
Аппарат оборудован шестью дополнительными входными гнездами (левый и правый основные,
центральный, левый и правый тыловые, сабвуфер) для дискретного многоканального входа от
внешнего декодера, звукового процессора или предусилителя.
При выборе в пункте EXT/INPUT в меню установок значения «8ch» Вы сможете использовать
разъемы EXT/INPUT FRONT вместе с разъемами MULTI CH INPUT.

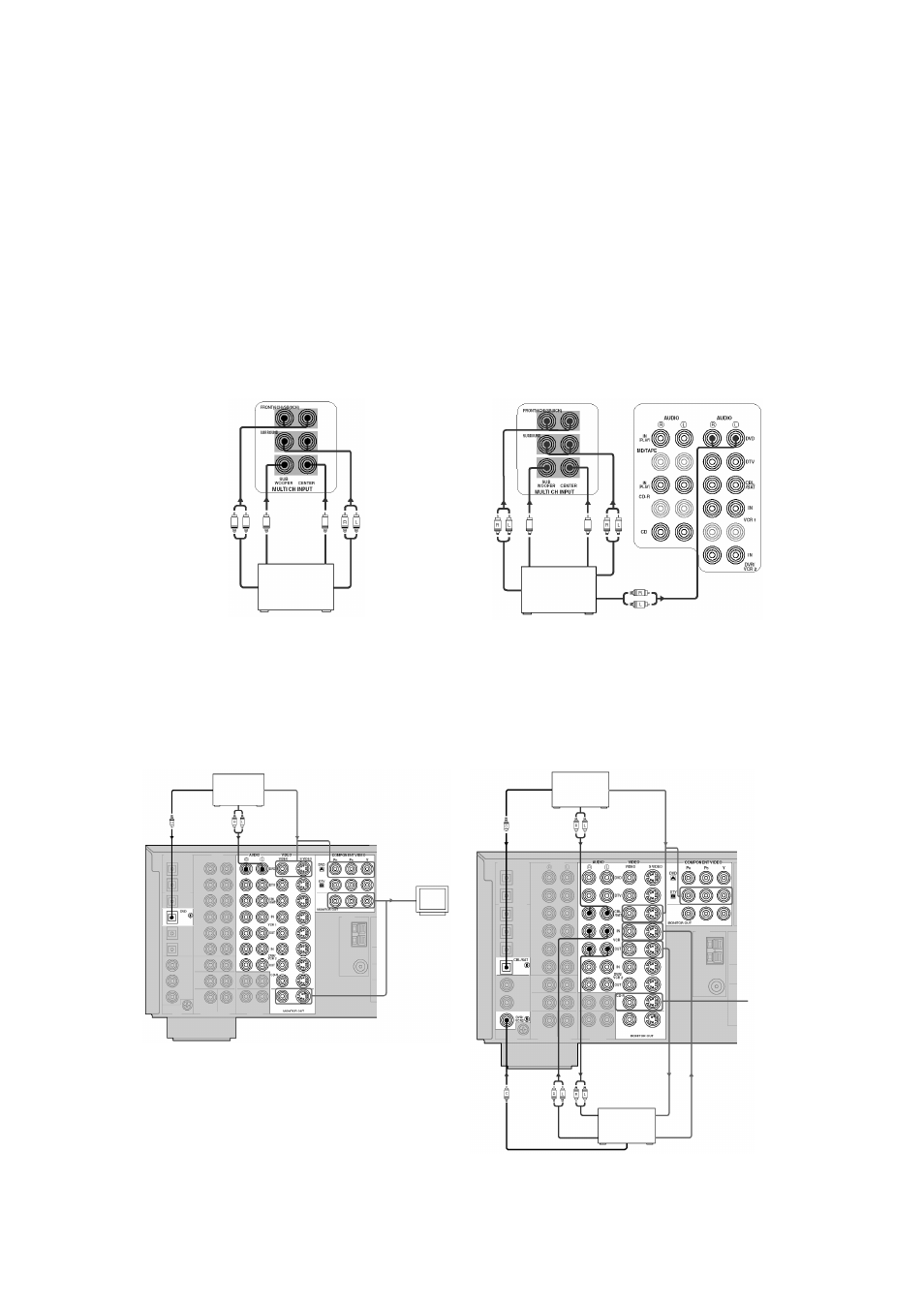

Подключите выходные гнезда Вашего внешнего декодера к разъему MULTI CH INPUT. Будьте
внимательны, чтобы правильно подключить левый и правый каналы.
Для 6 канального входа
Для 8 канального входа
· При выборе в качестве источника MULTI CH INPUT, основной блок автоматически отключает
процессор звукового поля, и Вы не сможете использовать программы DSP.
· Перенаправления сигнала с этого входа не выполняется. Для использования этой функции
подключайте как минимум 5.1-канальную акустическую систему.
· При подключении наушников только L и R каналы поступают на выход.
Подключение видео компонентов
Для воспроизведения DVD
Другие видео компоненты
Внешний
декодер
Внешний
декодер
DVD
проигр.
Оптический
выход
Композитный
выход
Аудио
выход
Видео монитор
Аудио
выход
Композитный
выход
Оптический
выход
Кабелный
/спутн.ТВ
Видео выход
Видео вход
Аудио вход
Аудио выход
Коаксиальный выход
DVD
рекордер /
VCR
Для
подключения
CD-рекордера
Yamaha c
экранным
меню
