13
Разъемы VIDEO AUX (на передней панели)
Эти гнезда используются для подключения портативных
источников, например, игровой приставки.

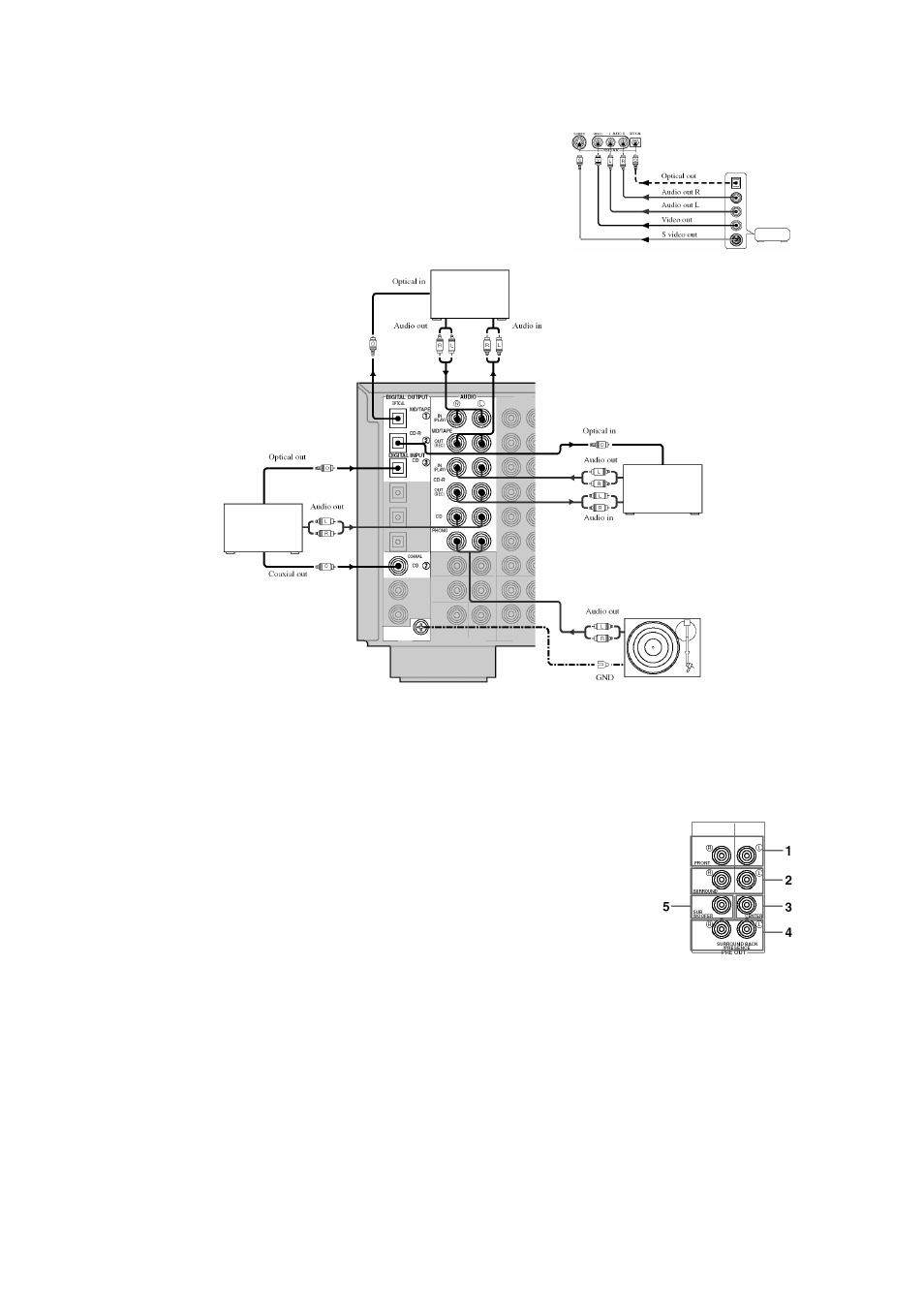

Подключение аудио компонентов
Подключение проигрывателя виниловых дисков
Разъемы PHONO предназначены для подключения проигрывателя типа ММ ли МС с высоким выходом, в
случае применения проигрывателя типа МС с низким выходом используйте преобразователь или
усилитель МС. Разъем GND не является электрическим заземлением, он предназначен для уменьшения
шумов в сигнале. В некоторых случаях меньше шумов будет при отключении кабеля от этого разъема.
Подключение внешнего усилителя
Если вы хотите увеличить выходную мощность или хотите использовать
другой усилитель, подключите внешний усилитель к разъемам OUTPUT.
· При использовании разъемов PRE OUT для выхода на внешний усилитель не
требуется выполнять подключения к разъемам SPEAKERS. Установите
уровень подключенного усилителя на максимум.
· Сигнал на разъемах FRONT PRE OUT и CENTER PRE OUT зависят от
установок TONE CONTROL
· На разъемах FRONT PRE OUT сигнал будет только при отключении SPEAKER
A и выборе для пункта SP B SET значения ZONE B.
1. FRONT PRE OUT – линейный выход основного канала, на сигнал, выходящий с этого
разъема не влияют установки регуляторов BASS, TREBLE, BALANCE, BASS EXTENTION.
2. SURROUND PRE OUT – линейный выход тыловых каналов.
3. CENTER PRE OUT – линейный выход центрального канала.
4. SURROUND BACK/ PRESENCE PRE OUT – линейный выход центрального тылового
канала или канала для фронтальных эффектов
5. SUBWOOFER PRE OUT: при использовании сабвуфера со встроенным усилителем,
например, сабвуферной системы Yamaha Active Servo Processing, соедините этот разъем со
входом этого сабвуфера.
· На каждый из разъемов PRE OUT подается такой же сигнал как на соответствующий выход для
громкоговорителя. Однако, при одновременном подключении и центральных тыловых и фронтальных
игровая
приставка
MD рекордер
или кассетная
дека
Проигрыватель
виниловых дисков
CD рекордер
CD
проигрыватель
