11
PRESENCE.
· Центральные тыловые и фронтальные для эффектов громкоговорители могут быть подключены
одновременно.
· Центральные тыловые громкоговорители используются для воспроизведения источников Dolby
Digital EX и DTS ES.
· Фронтальные для эффектов громкоговорители используются только для создания звуковых полей
DSP.
Подключения
Перед выполнением всех соединений отключите от сети все компоненты и не включайте
их до завершения соединений.
· При выполнении соединений будьте внимательны, соединяйте разъемы L к L, R к R, + к +, а
– к - . Обратитесь также к руководству на подключаемый компонент.
· При подключении компонентов используйте разъемы с соответствующими им
обозначениями.
· После выполнения соединений проверьте еще раз их правильность
Аналоговые разъемы
Соедините выходные разъемы компонента-источника с аналоговыми входами ресивера.
Красный штекер подключайте к гнезду правого канала, белый к гнезду левого канала.
Цифровые разъемы
Этот ресивер оборудован цифровыми коаксиальными и оптическими разъемами. При
использовании коаксиального и оптического входного разъема одновременно приоритет имеет
коаксиальный разъем. Все цифровые разъемы совместимы с цифровым сигналом 96 кГц 24 бит.
· Оптические разъемы закрыты защитными заглушками, если разъем не используется, установите
заглушку на место.
· Оптические разъемы выполнены по стандарту EIA, если Вы используете оптоволоконные кабели
других стандартов, то устройство может работать неправильно.
Видео разъемы
Есть три типа видео разъемов: VIDEO – обычные композитные, S-VIDEO и COMPONENT
VIDEO - компонентные. Видео сигнал через компонентный сигнал передается с наилучшим
качеством.

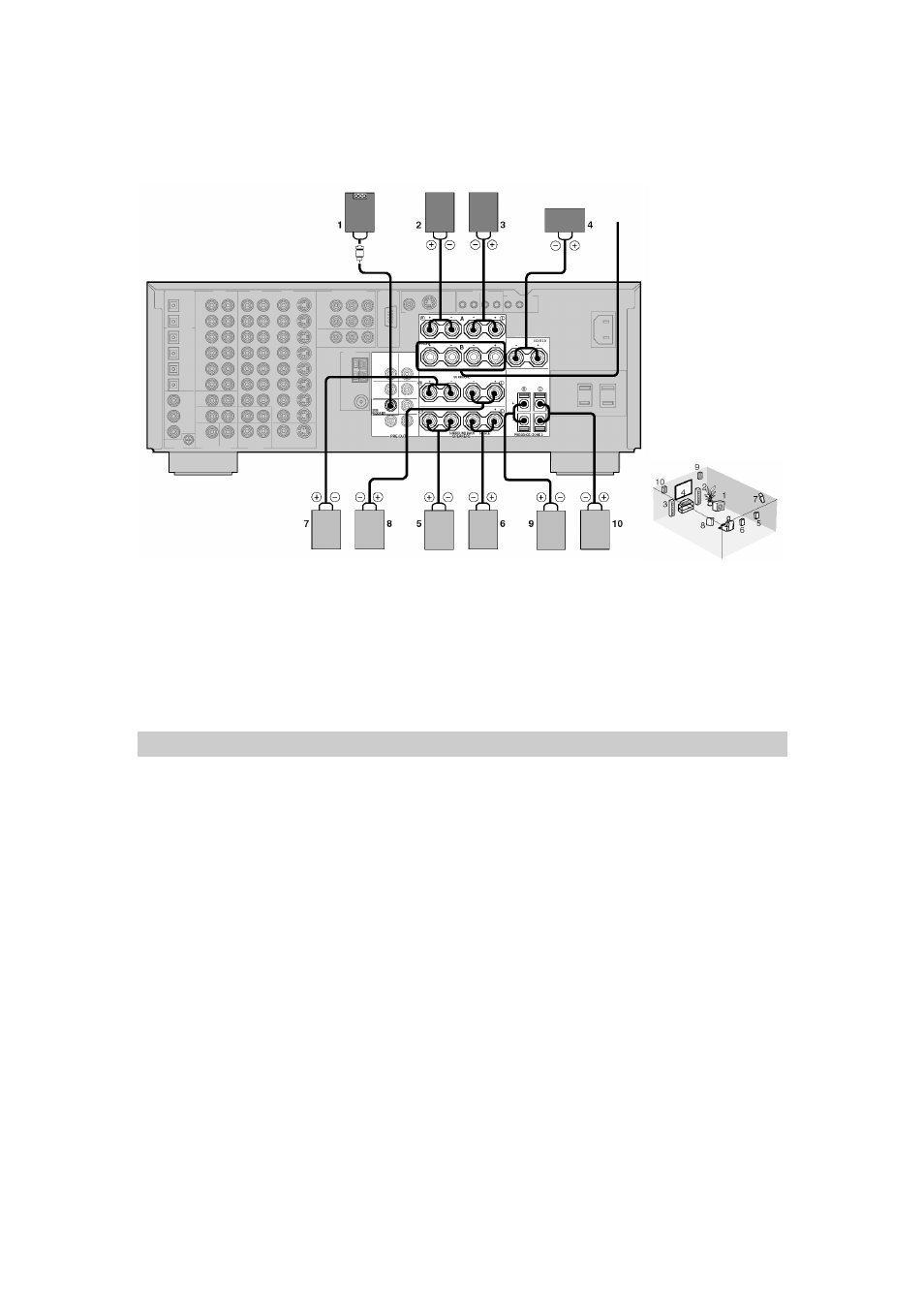

Основная
акустическая
система В
Основная
акустическая
система А
правый левый
Схема
расположения
акустики в комнате
для прослушивания
Центральный
громк-ль
сабвуфер
правый левый
Тыловая
акустическая
система
правый левый
Центральные
тыловые
громк-ли
правый левый
громк-ли для
фронтальных
эффектов
