следить, чтобы оголенные провода не косились металлических деталей этого
прибора, потому что это может привести к повреждению этого прибора и /или
громкоговорителя.
Клеммы MAIN SPEAKERS (главные громкоговорители)
Вы можете подсоединить к этим клеммам одну или две пары громкоговорителей.
Если Вы подсоединяете только одну пару громкоговорителей, Вы используете либо
клеммы SPEAKERS A èëè B.
Клеммы REAR SPEAKERS (задние громкоговорители)
Система задних громкоговорителей можно подсоединять к этим клеммам.
Клеммы CENTER SPEAKER (центральный громкоговоритель)
Центральный громкоговоритель можно при-
соединять к этим клеммам.

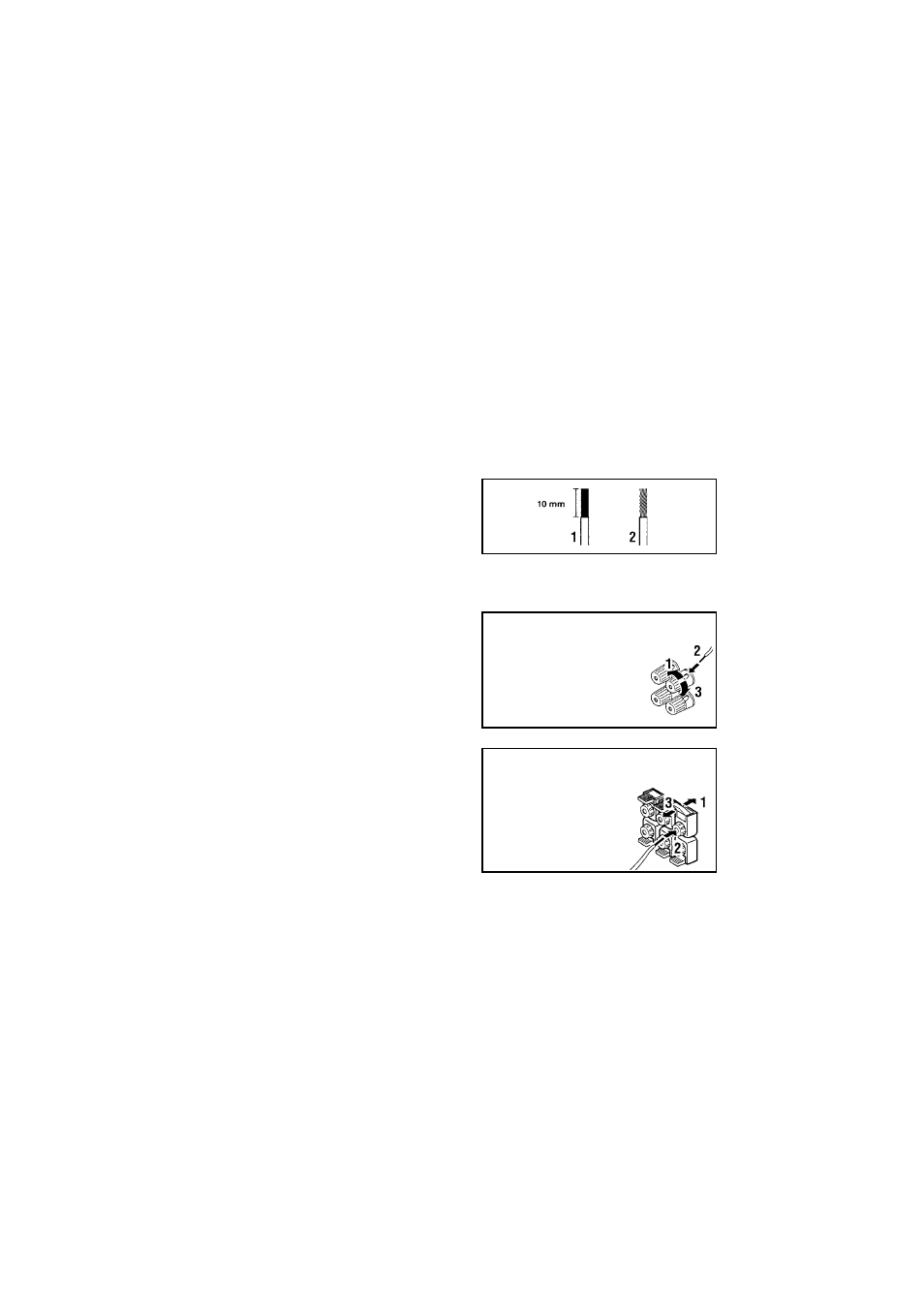

Кабель громкоговорителя
1. Снимите примерно 10 мм оболочки каж-
дого кабеля громкоговорителя.
2. Перекрутите проволоку кабеля
Подсоединение к клеммам MAIN SPEAKERS
1. Отверните наконечник
2. Введите оголенный провод в отверстие
сбоку каждой из клемм
3. Оттяните колпачок для обеспечения
крепления кабеля.
Подсоединение к клеммам REAR
è CENTER SPEAKERS
1. Откиньте (откройте) рычаг
2. Введите оголенный провод в отверстие
каждой из клемм
3. Закройте рычаг для соединения и удер-
жания кабеля.
Красный – положительный (+)
Черный – отрицательный (–)
Красный – положительный (+)
Черный отрицательный (–)
