Подсоединение видео-компонентов
Гнездо аудио-сигнала
Обратите внимание на правильность подсоединения правого канала (R), левого
канала (L), входа (IN) и выхода (OUT).
Гнезда видео-сигнала
Правильно подключите вход/выход.
Гнезда аудиоцифрового сигнала (Digital-сигнал)
В случае, если Ваш DVD/LD–проигрыватель, TV-Digital-TV или кабельное телевиде-
ние (спутниковое радиовещание) снабжены коаксиальным или оптическим гнезда-
ми (штекерного соединения) выходного Digital-сигнала, Вы можете названные при-
боры соединить с гнездами входного Digital – сигнала COAXIAL и/или OPTICAL
этого прибора. Чтобы выполнить соединение между оптическими гнездами выход-
ного Digital-сигнала, необходимо сначала удалить (снять) крышку (колпачки) с
гнезд. Затем соедините гнезда с световодным приобретенным кабелем, который
соответствует EIA-нормам (стандартам).
Другие кабели могут не гарантировать правильные параметры передачи сигналов.
Если Вы осуществляете подсоединение между гнездами Digital – сигнала, Вы

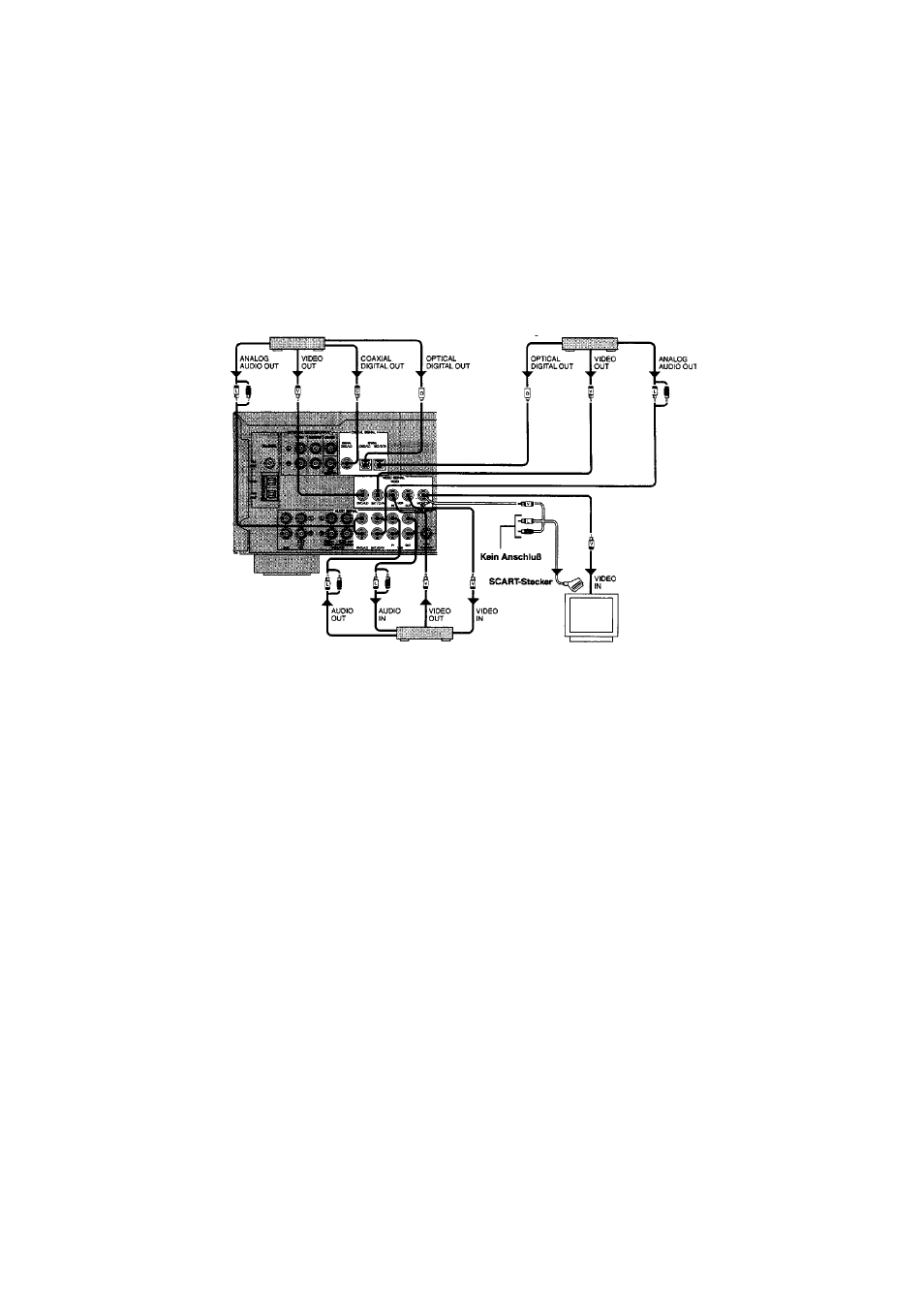

Телевизор
TV/Digital-TV,
Кабельное телевидение /
спутниковое телевидение
Видеорекодер
Европейская
модель
DVD/LD – проигрыватель
SCART-
штекер
Не подсое-
динять
