16

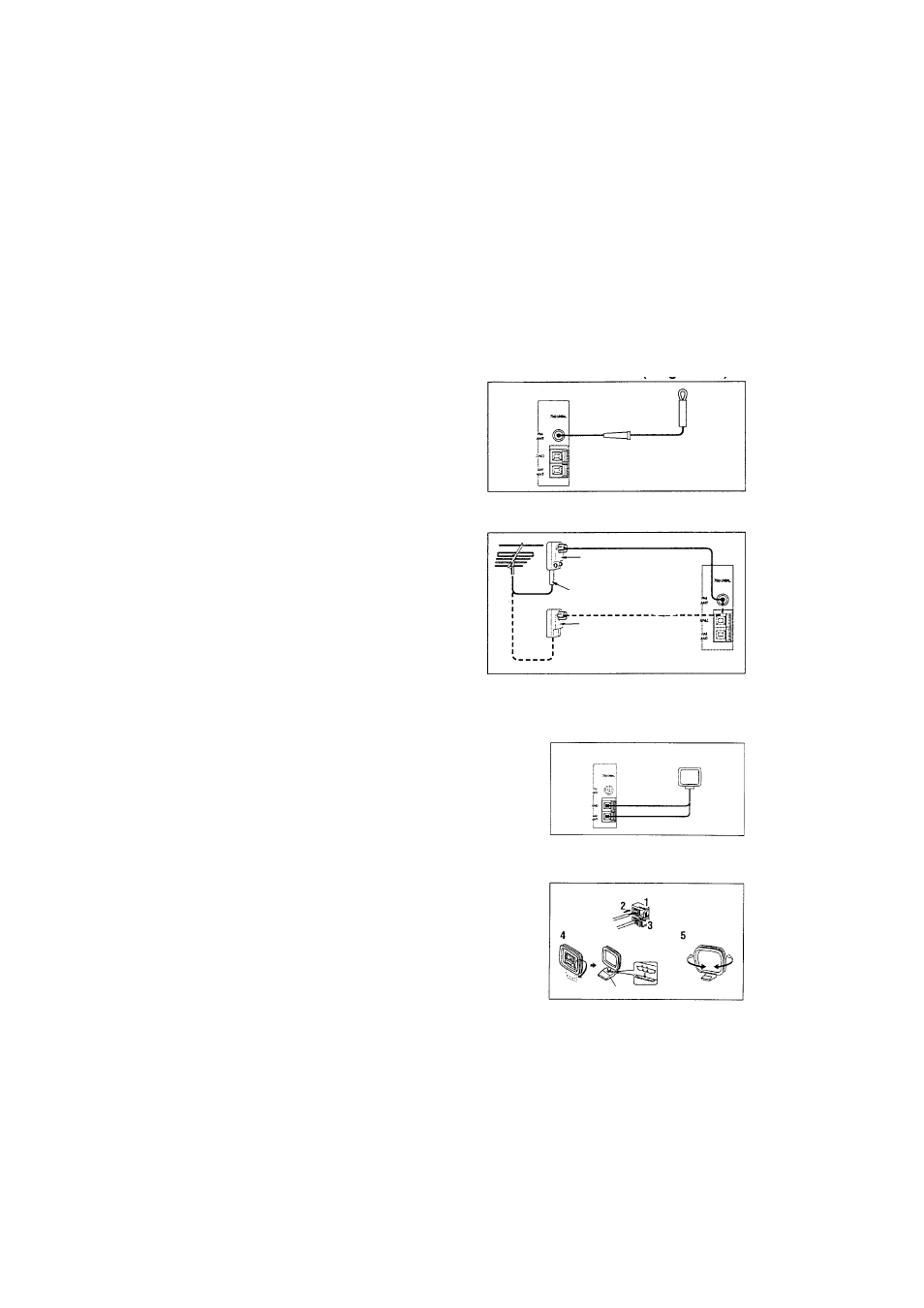

Подключение антенн
Комплект нашего прибора включает антенну MW (и внутреннюю антенну UKW
(FM). В нормальных условиях мощность этих антенн является достаточной для
хорошего приема. Правильно установленная более качественный прием, чем внут-
ренняя антенна. При плохом приеме внешняя антенна более пригодна.
Следует правильно подключить каждую антенну к имеющимся гнездам.
Внутренняя антенна УКВ (прилагается в комплекте)
Введите штекер в гнездо FM ANT: внут-
ренняя антенна УКВ: это простая антенна.
Для приема с лучшим качеством звуча-
ния рекомендуется установка (имеющейся
в продаже) внешней антенны УКВ.
Указание
Не подключайте одновременно внешнюю
антенну УКВ и внутреннюю антенну УКА.
Внешняя антенна УКВ
В зависимости от местных условий (уда-
ленности от передатчика, зданий и гор и
т.д.) качество приема может колебаться.
Обратитесь к местному дилеру или в от-
дел обслуживания клиентов и установите
антенну, пригодную для местных условий.
Разместите (имеющуюся в продаже вне-
шнюю антенну УКВ на большей высоте и
как можно дальше от улиц, чтобы избе-
жать вредного воздействия зажигания гру-
зового автотранспорта.
Рамочная антенна MW(СВ)
Рамочная антенна MW снимается с подставки и закрепляется на стене. Учтите, что
чувствительность приема может снижаться, если антен-
ну закрепляют на металлической стене или на стене,
армированной сталью.
Указание
♦
Рамочную антенну MW устанавливают на опре-
деленном расстоянии от нашего прибора.
♦
Рамочная антенна MW должна быть все время
подключенной, даже в том случае, если Вы под-
ключаете внешнюю антенну MW к этому прибору.
Подключение рамочной антенны MW
♦
Нажмите на рычаг для освобождения отверстия зажима.
♦
Введите провода рамочной антенны MW в зажи-
мы AM ANT è GND.
♦
Поставьте рычаг для зажима провода в его ис-
ходную позицию. Слегка потяните за провода,
чтобы проверить правильность их соединения.
♦
Установите рамочную антенну на подставке для
антенны.
♦
Распрямите рамочную антенну MW для оптимального приема.
Соосный кабель 75 ом.
Штекер антенны (по-
ставляется вместе с мо-
делью для Великобри-
тании)
Штекер антенны (поставля-
ется вместе с моделью для
Великобритания)
Внутренняя ан-
тенна УКВ
Рамочная антенна MW
Подставка для
антенны
