19
должны подсоединять компоненты к одноименным аналогичным гнездам аудио-
сигнала этого прибора, так как Digital-сигнал кассетника, подсоединяемого к этому
прибору, MD-рекордера или видеорекордера может быть не обозначен.
Указание
♦ Обязательно вставьте крышки (колпачки), если Вы не используете гнезда OPTICAL,
чтобы защитить их от пыли.
♦ Если Ваш LD-проигрыватель оборудован гнездом выхода сигнала Dolby Digital
RF, применяйте RF-демодулятор (купленный отдельно).
♦ Звуковой сигнал не выдается, если Вы подсоединили гнездо выхода сигнала RF
Dolby Digital Вашего LD-проигрывателя непосредственно к COAXIAL гнезду вхо-
да DVD/LD-Digital сигнала.
Телевизор с 21–им штырьковым вход-ным штекером (Scart – входной штекер)
Применяйте фирменный соединительный кабель с SCART-штекером.

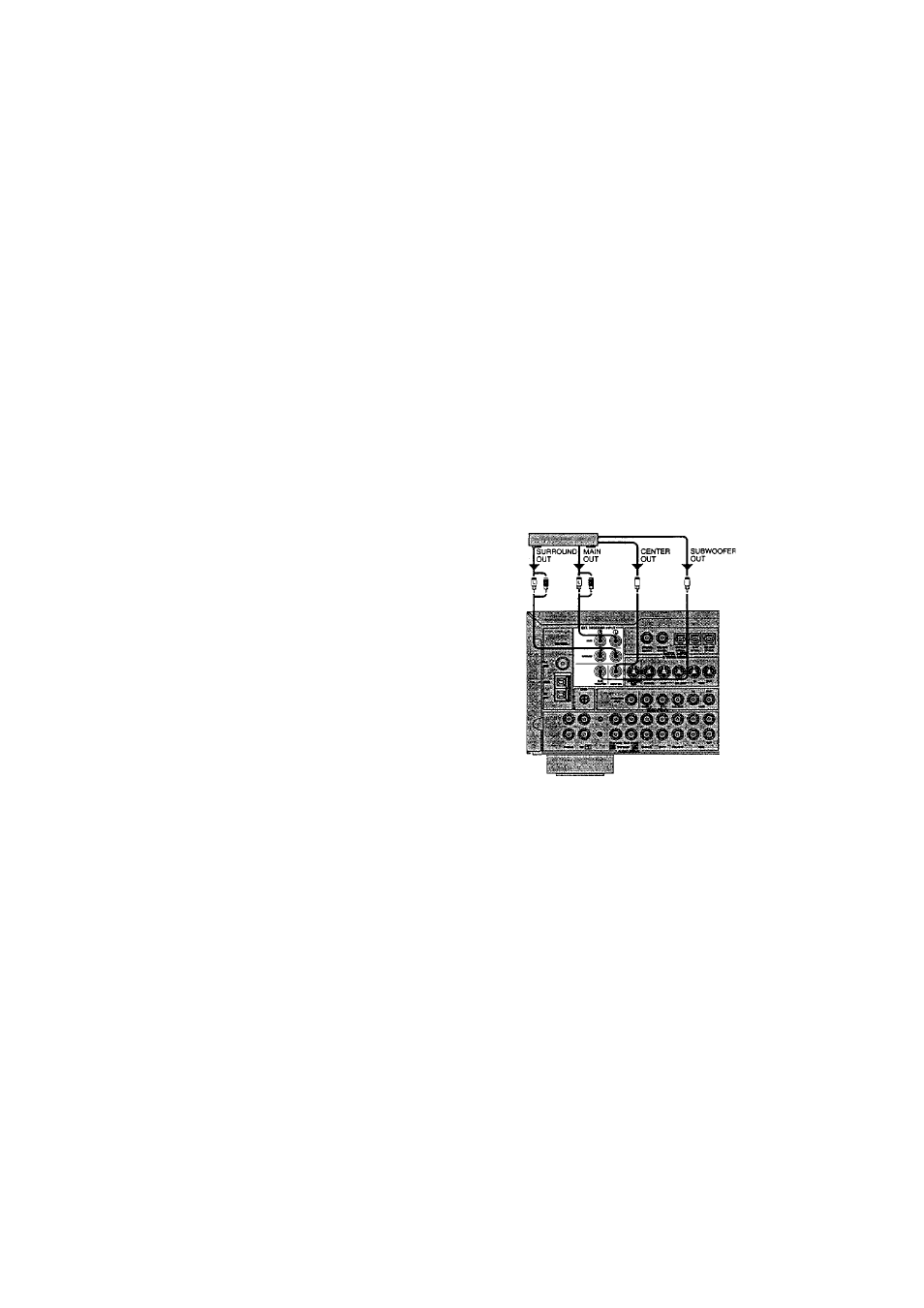

Подсоединение внешнего
декодера
Этот прибор дополнительно снабжен 6-канальными
гнездами входного аудиосигнала, к которым может
быть подсоединен внешний декодер. Соедините 6-
и канальные гнезда выходного аудио-сигнала деко-
дера с гнездами EXTERNAL DECODER INPUT это-
го прибора.
Указание
♦ Цифровой процессор поля звучания может
не применяться, если выбран источник сиг-
нала, подсоединенный к этому гнезду.
♦ Установки «CENTER SP», «REAR SP», «MAIN
SP» è «BASS OUT» â SET MENU не имеют
влияния на сигналы, идущие в эти гнезда. Ус-
тановки «MAIN LVL» – действующая.
Внешний декодер
(Европейская модель)
