Страница 47
Руководство пользователя
2-9
PORTÉGÉ M780
Вид снизу
На приведенном далее рисунке представлен вид компьютера снизу.
Во избежание повреждений переворачивать компьютер можно только
с закрытым дисплеем.

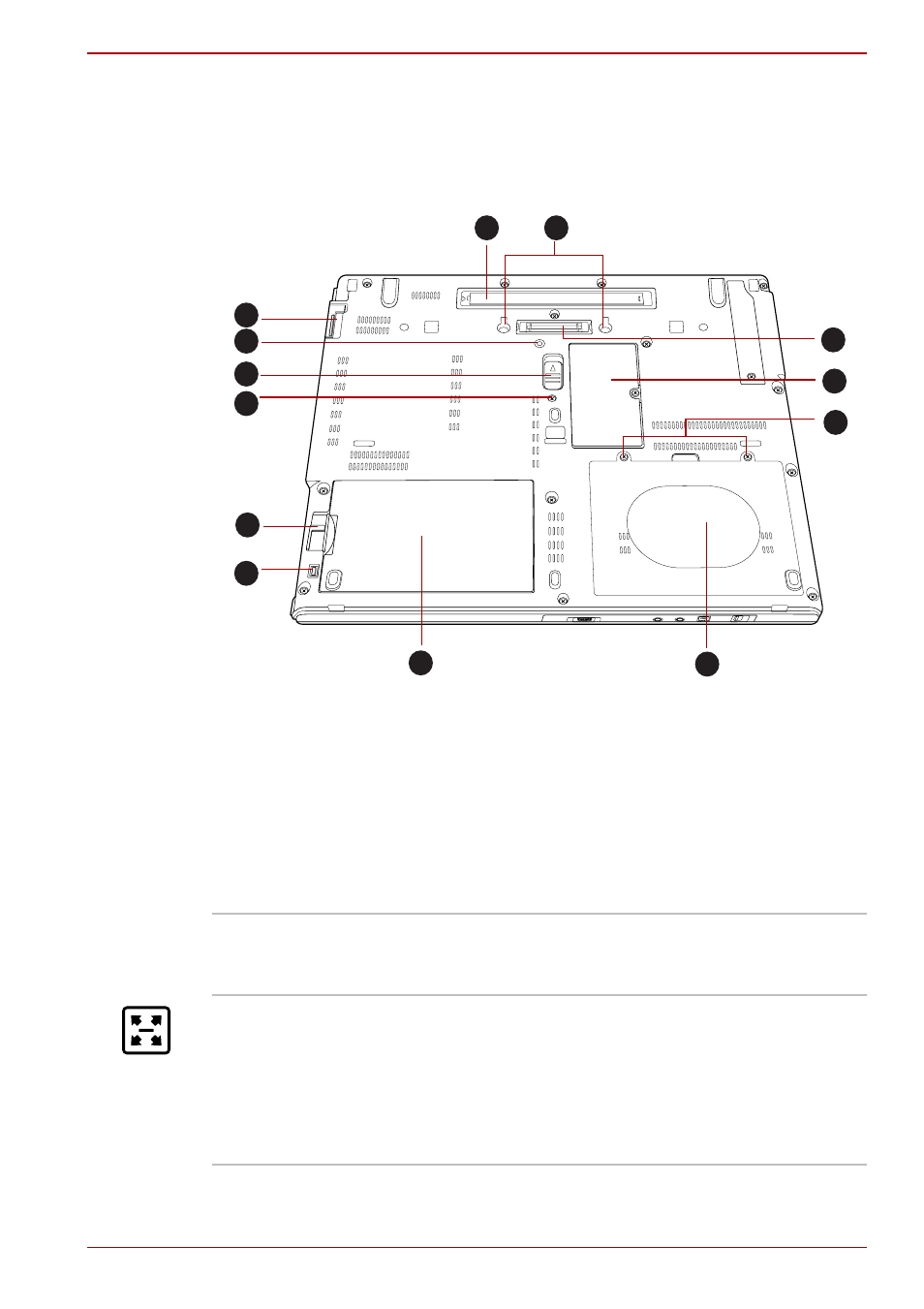

Рисунок 2-5 Вид компьютера снизу
1
2
3
4
5
6
7
8
9
10
13
12
11
1. Выемки
2. Стыковочный порт
3. Разъем для установки модуля
памяти
4. Винты, крепящие крышку
отсека жесткого диска
5. Крышка отсека жесткого диска
6. Защелка батарейного отсека
7. Замок батареи
8. Батарейный источник питания
9. Отсек Ultra Slim
10. Защелка отсека Ultra Slim
11. Запорный винт отсека Ultra Slim
(в заблокированном положении)
12. Запорный винт отсека Ultra Slim
(в разблокированном положении)
13. Запасное перо
Выемки
В выемки компьютера входят скобы
репликатора портов TOSHIBA Express,
обеспечивая его надежное подключение.
Стыковочный порт
Этот порт обеспечивает соединение с
дополнительным репликатором портов
TOSHIBA Express и секционной
дополнительной батареей, о которых
рассказывается в главе 3,
средства, утилиты и дополнительные
.
