3-42
Руководство пользователя
PORTÉGÉ M780
3. Закрыв крышку, сдвиньте защелку в заблокированное положение.

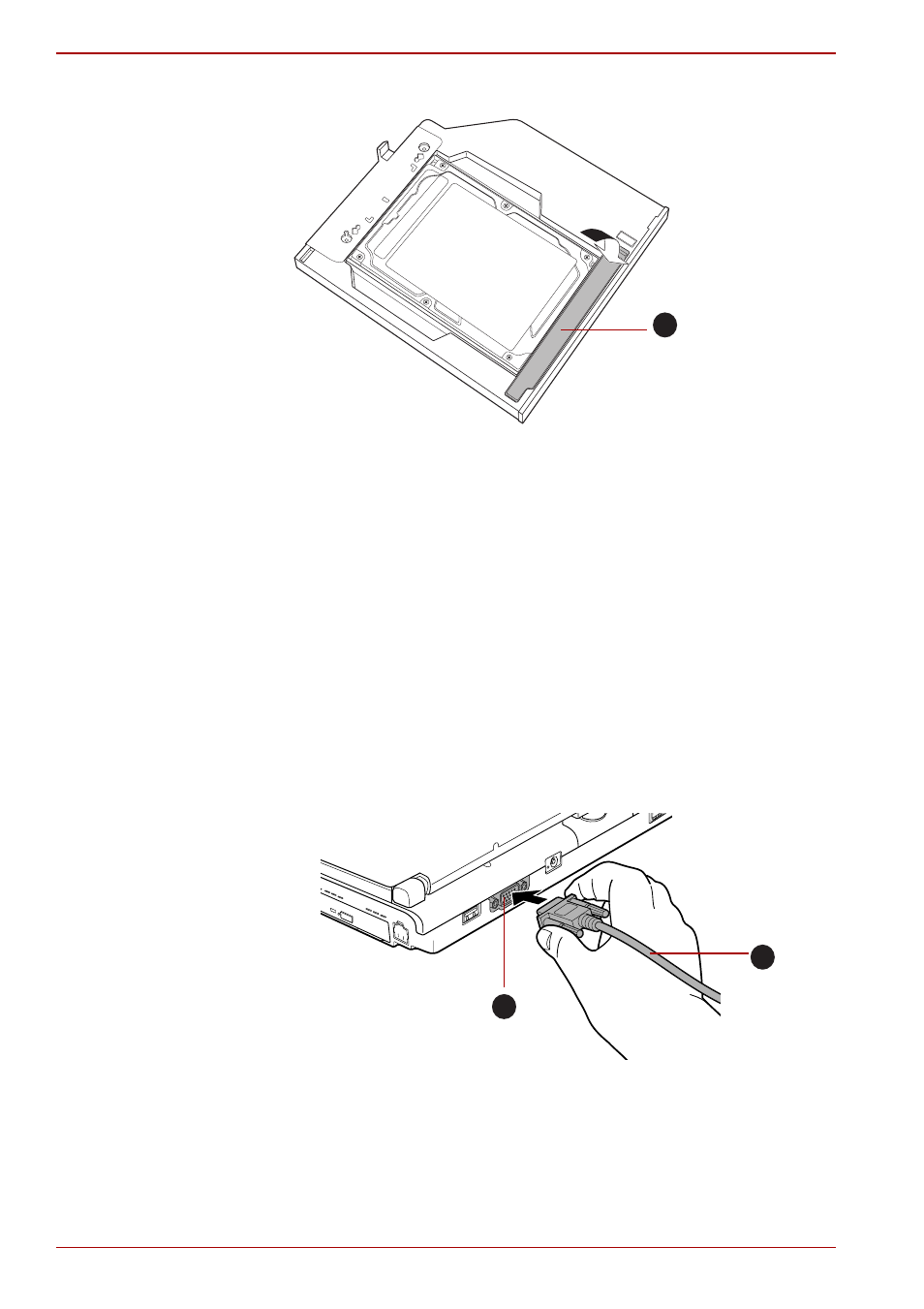

Рисунок 3-22 Закрываем крышку
Подробнее об установке адаптера II для жесткого диска в отсек
Ultra Slim рассказывается в главе 4,
Внешний монитор
Внешний аналоговый монитор подключается к соответствующему
гнезду компьютера.
Подключение кабеля монитора
Подключение монитора производится в следующем порядке:
1. Выключите питание компьютера.
2. Подсоединив кабель монитора к гнезду для подключения внешнего
монитора, затяните винты, расположенные как слева, так и справа.
Рисунок 3-23 Подсоединение кабеля монитора к гнезду
для внешнего монитора.
1. Крышка
1
1. Кабель монитора
2. Порт для подключения внешнего
монитора
1
2
