1-6 Руководство пользователя
PORTÉGÉ M780

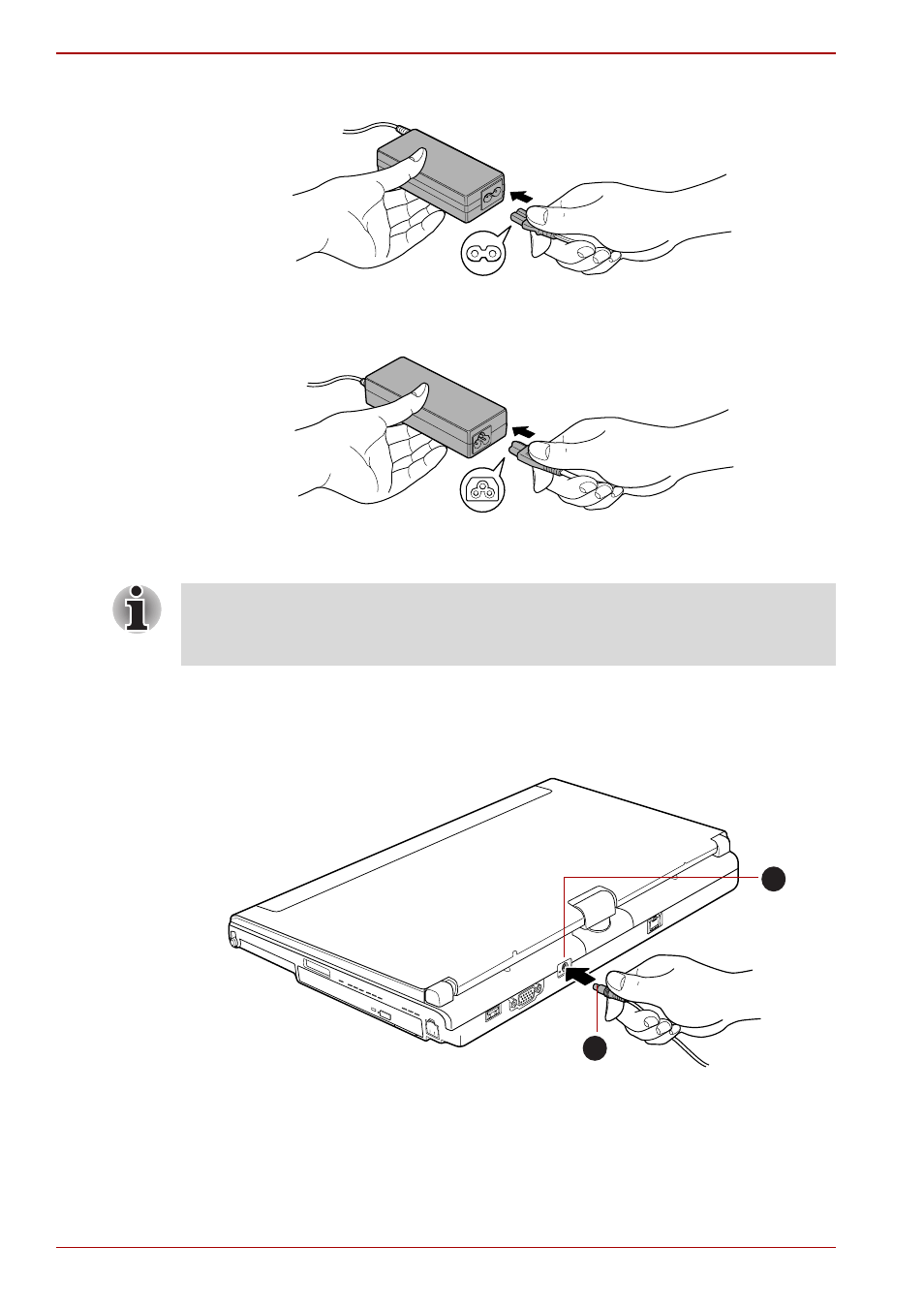

1. Подсоедините шнур питания к адаптеру переменного тока.
Рисунок 1-1 Подключение шнура питания (с 2-контактным штекером)
к адаптеру переменного тока
Рисунок 1-2 Подключение шнура питания (с 3-контактным штекером)
к адаптеру переменного тока
2. Подключите штекер вывода адаптера переменного тока к гнезду
для подключения источника постоянного тока с напряжением 15 В,
расположенному сзади компьютера.
Рисунок 1-3 Подключение штекера вывода адаптера переменного тока
к компьютеру
3. Вставьте вилку шнура питания в сетевую розетку - индикаторы
батареи и питания от источника постоянного тока,
расположенные спереди компьютера, должны загореться.
В зависимости от модели в комплект поставки входит
2-контактный или 3-контактный вариант адаптера и шнура
питания.
1
2
1. Гнездо для подключения
источника постоянного тока с
напряжением 15 В
2. Штекер вывода адаптера
переменного тока
