Руководство пользователя 4-33
PORTÉGÉ M780
5. Перевернув компьютер, снимите батарейный источник питания
(при необходимости см. раздел Замена батарейного источника
питания главы 6, Питание и режимы его включения ).
6. Разблокируйте запорный винт отсека Ultra Slim.
7. Переведите запорный винт отсека Ultra Slim в положение Unlock
(Разблокировано).
8. Передвиньте защелку отсека Ultra Slim в открытое положение.
9. Возьмитесь за крючок в углублении в приводе оптических дисков и
вытяните его.

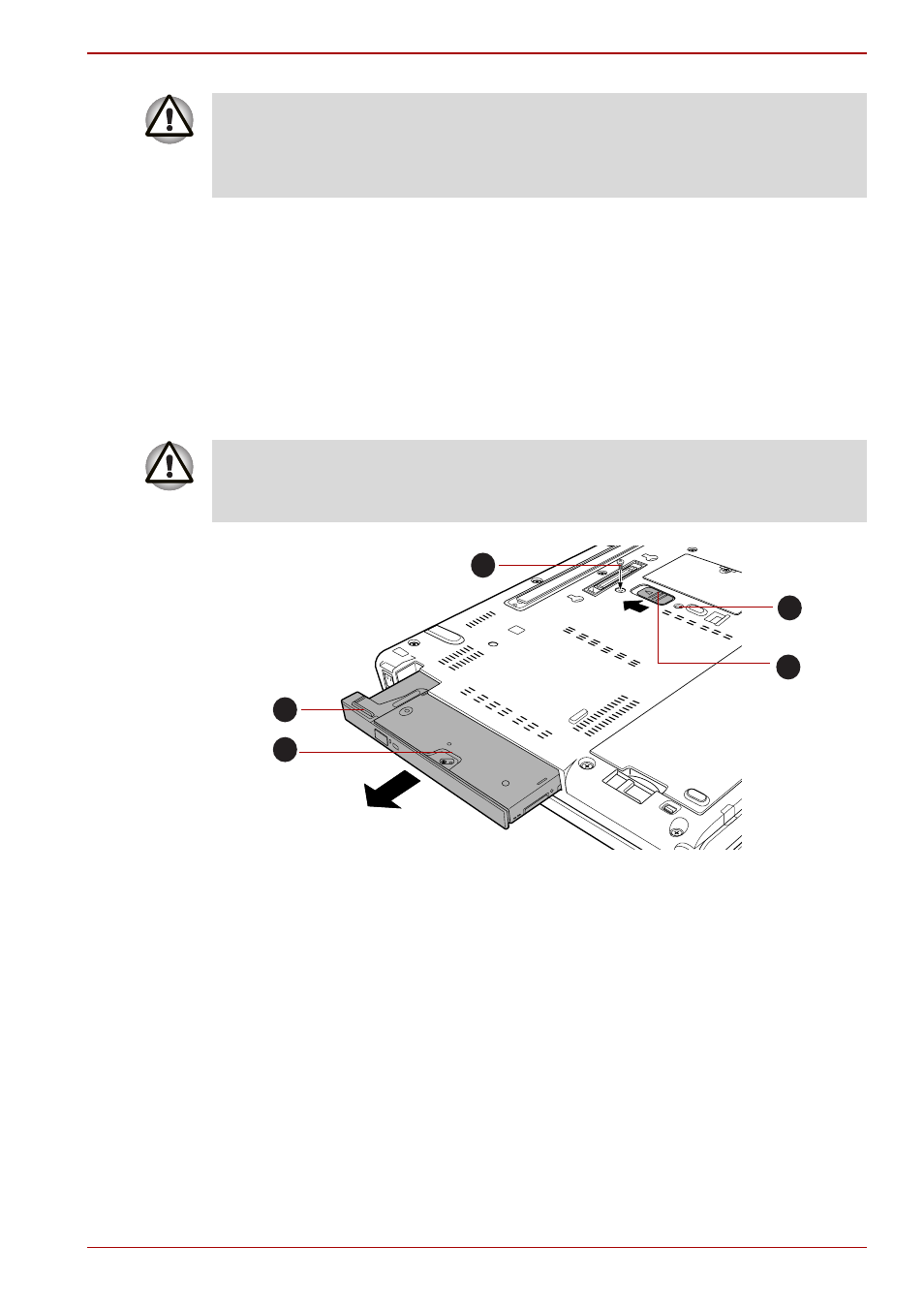

Рисунок 4-19 Удаление привода оптических дисков
Установка модуля адаптера жесткого диска II для отсека Ultra Slim
Чтобы подключить адаптер II для установки жесткого диска в отсек
Ultra Slim, выполните следующие действия:
1. Вставив адаптер II жесткого диска в компьютер, как показано ниже,
нажмите на модуль, пока защелка отсека Ultra Slim не закроется со
щелчком.
2. Заблокируйте запорный винт отсека Ultra Slim.
Дождитесь выключения всех индикаторов, переверните компьютер
и аккуратно положите его. Не допускайте ударов и тряски во
избежание повреждения жесткого диска или других компонентов
компьютера.
Приводы оптических дисков и другие модули, установленные в
отсек Ultra Slim, могут нагреваться в процессе работы. Будьте
осторожны при их удалении.
1
2
3
4
5
1. Запорный винт (в разблокированном
положении)
2. Крючок
3. Привод оптических дисков
4. Заблокированное положение
5. Защелка отсека Ultra Slim
