Примечание
• Проверьте все соединения и системы перед
окончательной установкой.
• Не используйте неразрешенные части.
Использование неразрешенных частей может
стать причиной неисправной работы.
• Проконсультируйтесь с вашим дилером, если
установка требует просверливания отверстий
или других модификаций вашего транспортного
средства.
• Не устанавливайте устройство там, где:
— оно может служить препятствием работы
транспортного средства.
— оно может стать причиной повреждения
пассажира в результате внезапной
остановки.
• Полупроводниковый лазер будет поврежден,
если он перегреется. Устанавливайте данное
устройство вдали от горячих мест, таких как
рядом с выпуском нагревателя.
• Оптимальное изображение получается, когда
устройство установлено под углом меньше чем
30°.
• При установке, после подтверждения
подходящего рассеивания тепла при
использовании этого устройства, пожалуйста,
удостоверьтесь, что вы оставляете просторное
место позади задней панели и, пожалуйста,
сверните любые неприкрепленные кабели
так, чтобы они не смогли заблокировать
вентиляционное отверстие.

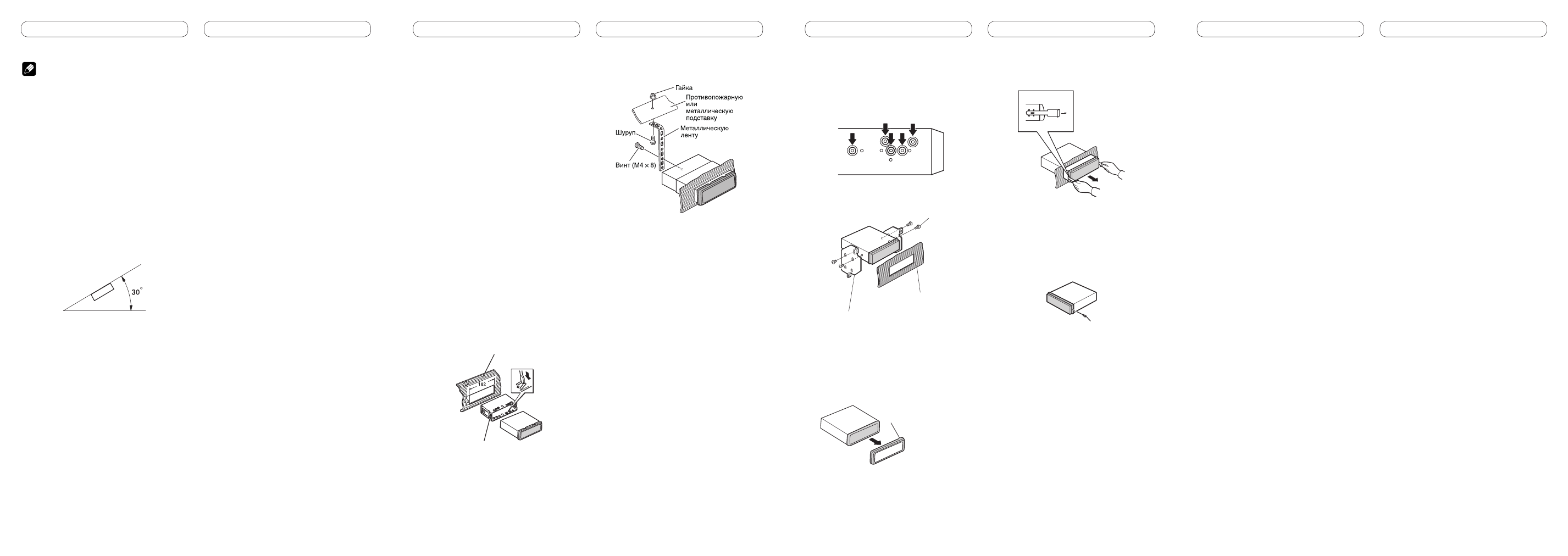

Переднее/Заднее крепление
по стандарту DIN
Крепление данного устройства можно
выполнять как “спереди” (стандартное
переднее крепление DIN), так и “сзади”
(заднее крепление DIN с использованием
резьбовых отверстий для винтов,
расположенных по бокам рамы устройства).
Более подробная информация приведена
ниже в иллюстрированном описании
методов установки.
• При установке используйте детали,
имеющиеся в продаже.
Переднее крепление стандарта
DIN
1. Вставьте монтажную обойму в
переднюю панель.
При установке в недостаточно глубоком
гнезде используйте монтажную обойму,
входящую в комплект поставки устройства.
При наличии достаточного пространства
за устройством применяется монтажная
обойма, поставляемая вместе с
автомобилем.
2. Закрепите монтажную обойму,
подогнув с помощью отвертки
металлические язычки (90°) на
место.
Монтажная обойма
Приборная панель
3. Установите устройство, как
показано на рисунке.
• Убедитесь, что устройство надежно
закреплено на месте. Неустойчивая
установка устройства может привести к
его выпадению или другим неполадкам в
работе.
Заднее крепление стандарта
DIN
1. Совместите отверстия на
кронштейне и боковыхпанелях
устройства.
2. Затяните по два винта с каждой
стороны.
Приборная панель или консоль
Самонарезающий винт (5 мм × 8 мм)
Монтажный кронштейн
Демонтаж устройства
1. Выдвиньте верхнюю и нижнюю
часть декоративной рамки наружу,
чтобы снять ее. (При установке
рамки ее сторона с канавкой
должна быть направлена вниз.)
Декоративная рамка
• Снятие передней панели облегчает доступ к
декоративной рамке.
2. Вставьте прилагаемые экстракторы
с обеихстор он устройства до
щелчка.
3. Вытяните устройство из приборной
панели автомобиля.
Закрепление передней
панели
Если вы не планируете отсоединять
переднюю панель, то она может быть
закреплена с помощью поставляемого
винта.
Винт
