ВНИМАНИЕ
• Чтобы избежать риска несчастного случая или
потенциального нарушения применимых законов,
функция переднего DVD или ТВ (продается
отдельно) никогда не должна быть использована
во время движения автомобиля. Так же, задние
динамики не должны быть установлены в местах,
затрудняющих обзор водителя.
• В некоторых странах или государствах, просмотр
изображений на дисплее внутри автомобиля даже
не водителем, может быть противозаконным. Вы
должны подчиняться таким правилам там, где
они применяются и не использовать функции DVD
устройства.
ПРЕДУПРЕЖДЕНИЕ
• PIONEER не рекомендует Вам устанавливать
или обслуживать дисплей самостоятельно.
Установка или обслуживание изделия может
подвергнуть Вас риску электрического
шока или других ранений. Предоставьте
установку и обслуживание вашего дисплея
санкционированному персоналу сервисного
центра PIONEER.
• Обезопасьте все электрические провода
кабельными зажимами или лентой. Не
позволяйте любым неизолированным
проводам оставаться незащищенными.
• Не просверливайте отверстие в отделение
электродвигателя, чтобы подсоединить
желтый подводящий провод к батарее
автомобиля. Вибрация двигателя может, в
конечном счете, привести к разрыву изоляции
в месте, где провод проходит из салона
автомобиля в отделение двигателя. Будьте
крайне осторожны, обеспечивая безопасность
провода в этом месте.
• Чрезвычайно опасно позволять подводящему
проводу дисплея обвиваться вокруг рулевой
колонки или рычага переключения передач.
Убедитесь, что установили дисплей так, что он
не будет затруднять движение.
• Удостоверьтесь, что провода не будут
скрещиваться с двигающимися частями
автомобиля, такими как рычаг переключения
передач, стояночный тормоз или скользящий
механизм сидений.
• Не укорачивайте любые подводящие провода.
Если вы сделаете это, схема защиты может
работать неправильно.
Примечание
• Данное устройство не может устанавливаться в
автомобиль, где не предусмотрено положение АСС
на замке зажигания (вспомогат.).
ACC ON
S
T
A
R
T
O
FF
ON
S
T
A
R
T
O
FF
АСС положение АСС положение нет
• Использование данного устройства в иных, чем
следующие условия, может привести к возгоранию
или неправильному срабатыванию.
— Автомобиль батареей с 12-вольт и
отрицательным заземлением.
— Динамики с 50 Вт (выходная величина) и от 4
ОМ до 8 ОМ (полное сопротивление).
• Чтобы предотвратить короткое замыкание,
перегрев или неправильное срабатывание
убедитесь, что следуете указаниям ниже.
— Отсоедините отрицательную клемму батареи
пред установкой.
— Закрепите провода кабельными зажимами или
липкой лентой. Для защиты проводов следует
обмотать их липкой летной в тех местах, где
они соприкасаются с металлическими частями.
— Прокладывайте все кабели вдали от
двигающихся частей, таких как рычаг
переключения коробки передач или
направляющая для выдвижения сиденья.
— Прокладывайте все кабели вдали от горячих
мест, таких как рядом с выпуском нагревателя.
— Не пропускайте желтый кабель через
отверстие в моторном отсеке, для того чтобы
подключить его к батарее.
— Защитите все неподключенные кабели
разъемами с изоляционной лентой.
— Не укорачивайте какие-либо кабели.
— Никогда не обрезайте изоляцию питающего
кабеля данного устройства, чтобы подключить
питание на другое оборудование. Пропускная
способность кабеля ограничена.
— Используйте плавкий предохранитель
заданного номинала.
— Никогда не подключайте отрицательный кабель
динамика напрямую к заземлению.
— Никогда не связывайте вместе различные
отрицательные кабели динамиков.
• Контрольный сигнал выходит по сине/белому
кабелю, когда данное устройство подключено
к электропитанию. Подключите его к системе
дистанционного управления внешнего усилителя
мощности или к клемме управляющего реле
автомобильной антенны (макс. 300 мА, 12 В
пост. ток). Если автомобиль снабжен стеклянной
антенной, подключите её к питающему терминалу
антенного усилителя.
• Никогда не подключайте сине/белый кабель
к питающему терминалу внешнего усилителя
мощности. Так же, никогда не подключайте его к
питающему терминалу автомобильной антенны.
Иначе, в результате батарея разрядится или будет
происходить неправильное срабатывание.
• Черный кабель – заземление. Этот кабель и кабели
заземления других изделий (особенно, сильноточные
изделия, такие как усилитель мощности) должны быть
проложены раздельно. Иначе, в результате может
произойти возгорание или неправильное срабатывание,
если они внезапно отсоединятся.

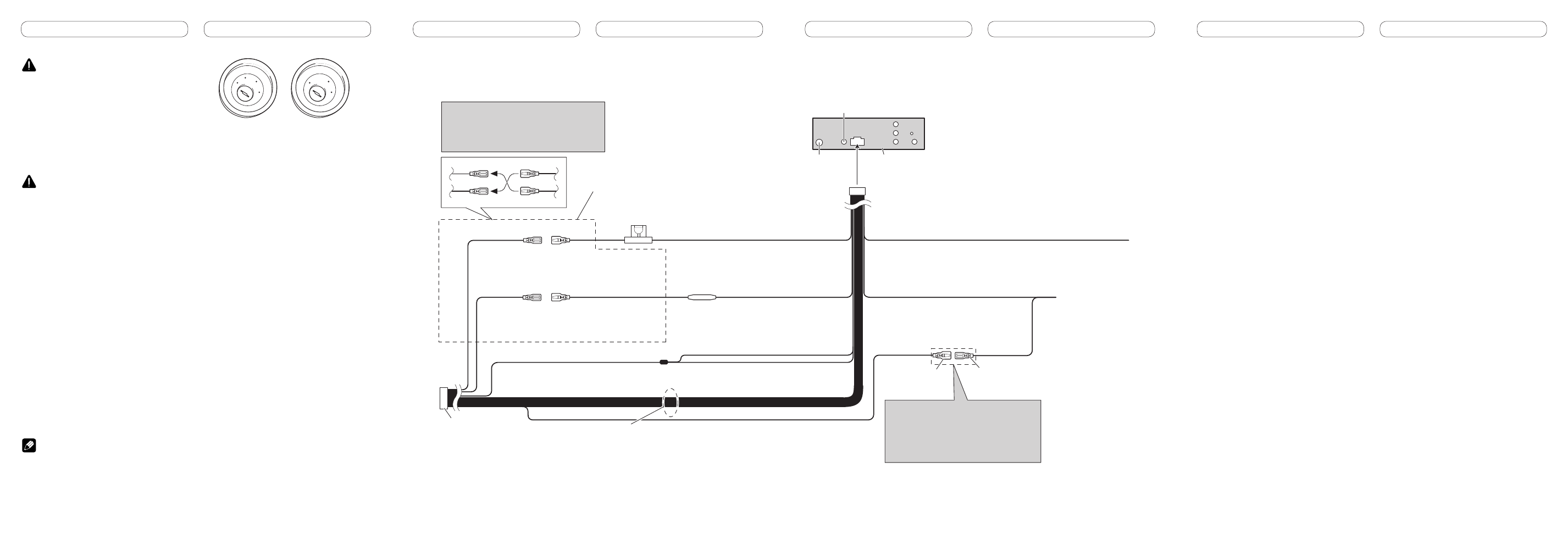

Соединения силовых кабелей
1*
3*
2*
4*
Примечание:
В зависимости от типа автомобиля функции
2* и 4* могут быть различными. В этом
случае, убедитесь, что 1* подключили к 4* и
3* к 2*.
Соедините провода одинакового
цвета друг с другом.
Желтый (2*)
Резервный (или
вспомогательный)
Красный (4*)
Вспомогательный
(или резервный)
Желтый (1*)
Подключите к клемме
постоянно подающей 12 В.
Красный (3*)
Подключите к клемме,
контролируемой замком
зажигания (12 В пост. ток).
ISO разъем
Примечание:
В некоторых автомобилях ISO
разъем может быть разделен на два.
В этом случае убедитесь, что
подключили оба разъема.
Провода динамиков
Белый: Передний левый 
Белый/черный: Передний левый 
Серый: Передний правый 
Серый/черный: Передний правый 
Зеленый: Задний левый 
Зеленый/черный: Задний левый 
Фиолетовый: Задний правый 
Фиолетовый/черный: Задний правый 
Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).
Расположение штырей ISO разъема
может быть различным в зависимости от
типа автомобиля. Соедините 5* и 6* когда
штырь 5 это штырь типа управления
антенны. В других типах автомобилей
никогда не соединяйте 5* и 6*.
Желтый/черный
Если вы пользуетесь устройством, на котором предусмотрена
функция отключения звука, подключите данный провод к проводу
отключения звука на устройстве. В противном случае, не
подключайте провод отключения звука к другим соединениям.
Черный (заземление на массу)
Подключите к чистому, неокрашенному
металлическому участку.
Данное устройство Гнездо
антенны
Предoxpaнитeль (10 A)
Резистор
предохранителя
Дистанционный монтажный вход
Адаптер жестко смонтированного дистанционного
управления может быть подключен (продается отдельно).
Синий/белый (5*)
