Подключение устройств – Инструкция по эксплуатации Pioneer DVH-3200UB
Страница 5

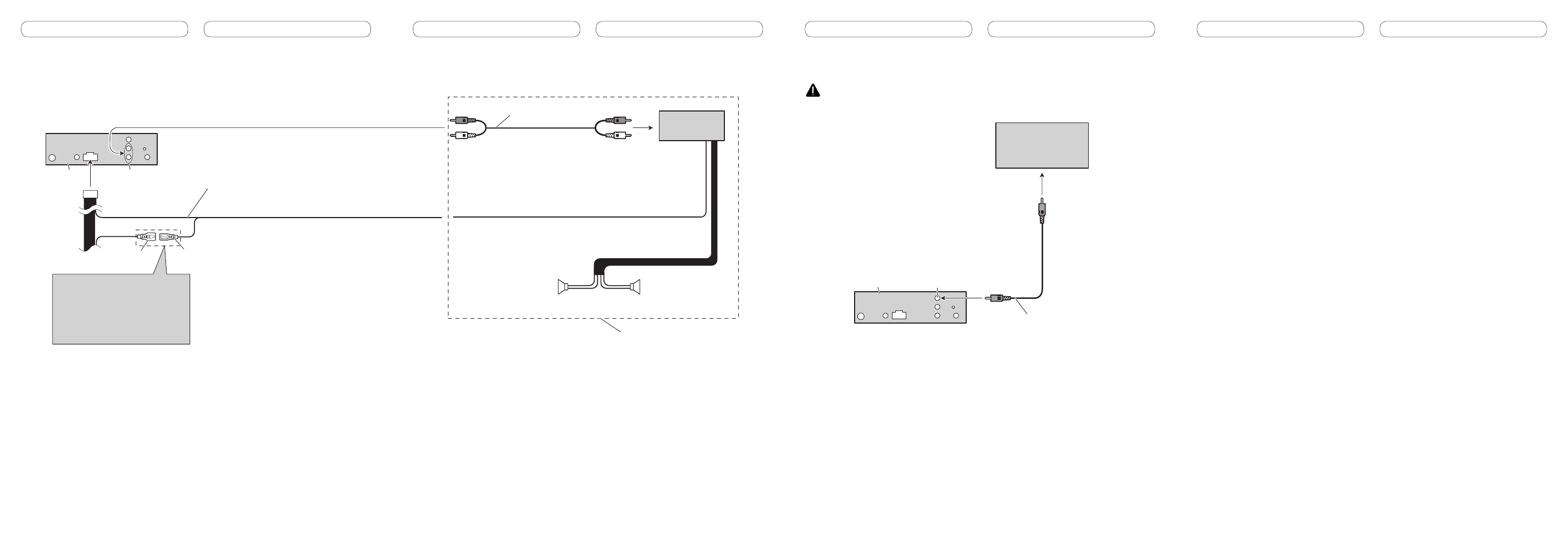

Соединение с усилителем мощности, который продается
отдельно
Соедините с кабелями RCA
(продаются отдельно)
Выполните данные
подключения, когда
используется усилитель,
который не входит в состав
обязательного оборудования.
Усилитель мощности
(продается отдельно)
Система дистанционного управления
Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме управления реле автомобильной
антенны (макс. 300 мА 12 В пост. ток).
Расположение штырей ISO разъема
может быть различным в
зависимости от типа автомобиля.
Соедините 5* и 6* когда штырь 5 это
штырь типа управления антенны. В
других типах автомобилей никогда
не соединяйте 5* и 6*.
Синий/белый (5*)
Задний динамик
Задний динамик
Данное
устройство
Задний выход
Когда используется экран, подключенный к видеовыходам
ВНИМАНИЕ
Никогда не устанавливайте экран в месте, где он виден водителю во время движения.
Экран с гнездами для
кабелей RCA
(продается отдельно)
К видеовходу
Кабель RCA
(продается отдельно)
1,5 м
Данное устройство Видеовыход
