Подключение к терминалу HDMI
Терминал HDMI позволяет насладиться высококачественной цифровой картинкой и звучанием.
•
Подробнее о форматах цифрового аудиовыхода (РСМ/битовый поток), смотрите таблицу выбора формата
•
цифрового аудиовыхода на стр. 25.
Используйте Высокоскоростной кабель HDMI при использовании функции управления через HDMI. Функция
•
управления через HDMI может не срабатывать соответствующим образом при использовании других типов
кабелей HDMI.

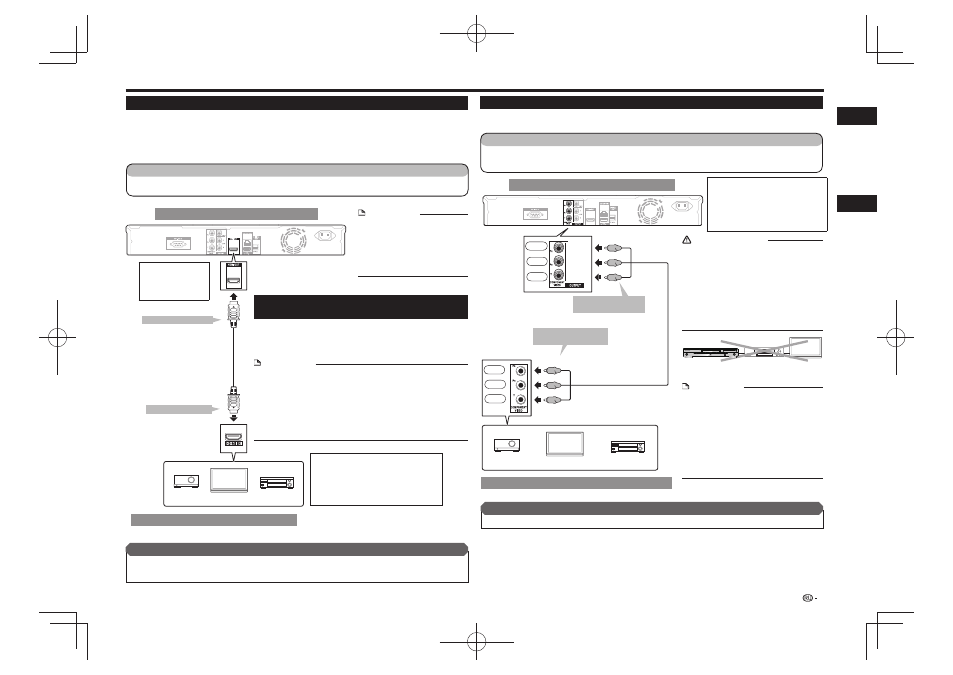

Задняя панель данного проигрывателя
Оборудование с терминалом HDMI
ПРИМЕЧАНИЕ
Аудиосигналы, переданные в
•
форматах DTS-HD High Resolution
Audio и DTS-HD Master Audio,
выводятся от терминала HDMI в виде
битового потока. Для прослушивания
высококачественного звучания
подключите усилитель со встроенным
декодером.
Выбор приоритета видеовыхода при
подключении HDMI и компонентного видео
При одновременном подключении кабеля HDMI и компонентного
кабеля к данному проигрывателя, требуется выбрать приоритет
видеовыхода в «Settings» – «Audio Video Settings» – «Video Out Select».
(См. стр. 20.)
ПРИМЕЧАНИЕ
При подключении проигрывателя к телевизору Pioneer только через
•
кабель HDMI и при включении телевизора, видеовыход автоматически
переключается на HDMI. (Нет необходимости в настройке выше.)
При подключении проигрывателя к телевизору через кабель HDMI,
•
«HDMI Video Out» устанавливается на «Auto». Если невозможно получить
устойчивое изображение, выберите нужное разрешение. При установке
«HDMI Video Out» на настройку, кроме «Auto», можно только выбирать
разрешения, совместимые с подключенным телевизором.
Информацию о разрешениях видеовыхода HDMI см. «HDMI Video Out» на
•
стр. 20.
Подключения
Подключение к компонентным гнездам
Через компонентные гнезда можно получить точное цветовоспроизведение и изображение высокого качества.
Задняя панель данного проигрывателя
Видеооборудование с компонентными гнездами
ПРИМЕЧАНИЕ
Подключите проигрыватель Blu-ray
•
дисков напрямую к телевизору.
При записи программы с защитой авторских
•
прав автоматически включается функция защиты
от копирования; программа не может быть
правильно записана. Также данная функция
может искажать изображение, воспроизводимое
через видеомагнитофон. Однако, это не является
неисправностью. При просмотре программы
с защитой авторских прав рекомендуется
подключать проигрыватель Blu-ray дисков
напрямую к телевизору.
ПРЕДОСТЕРЕЖЕНИЕ
Требуется выбрать приоритетный видеовыход в
•
«Settings» – «Audio Video Settings» – «Video Out
Select». (См. стр. 20.)
Когда для приоритетного видеовыхода
•
установлено значение «HDMI» в «Video Out
Select», разрешение видеосигнала, выводящегося
через разъёмы COMPONENT VIDEO OUTPUT,
представляет собой значение, установленное в
«HDMI Video Out». (См. стр. 20.)
Для установки приоритетного видеовыхода от
•
гнезд COMPONENT VIDEO OUTPUT, установите
приоритетный видеовыход на «Component».
9
Вв
едение
По
дк
лю
чения
BDP-LX54
AC IN
BDP-LX54
AC IN
(CR)
(CB)
При использовании
•
выхода HDMI,
можно выводить 7.1-
канальные цифровые
сигналы.
Кабель HDMI
(продается отдельно)
К терминалу HDMI OUT
К терминалу HDMI IN
Телевизор
Проектор
Аудио-видео
ресивер
ШАГИ
Перед выполнением любых подключений следует отключить данный проигрыватель и другое оборудование.
1
Надежно подключите кабель HDMI (продается отдельно) к терминалам HDMI (
2
и ).
После подключения
При желании подключите аудиооборудование. (Стр. 10)
•
Загрузите диск и запустите воспроизведение. (Стр. 14)
•
См. функцию управления через HDMI. (Стр. 13 и 21)
•
Выходные видеосигналы:
1080p 24
Гц 720p
50
Гц/60 Гц
1080p 50
Гц/60 Гц 576p 50 Гц
1080i 50
Гц/60 Гц 480p 60 Гц
Например;
1080p: Прогрессивная развертка 1080
1080i: Чересстрочная развертка 1080
Телевизор
Проектор
Аудио-видео
ресивер
К гнездам COMPONENT
VIDEO OUTPUT
Видеомагнитофон
Данный
проигрыватель
Телевизор
(Красный)
(Синий)
(Зеленый)
(Красный)
(Синий)
(Зеленый)
Компонентный идеокабель
(продается отдельно)
К входным гнездам
COMPONENT VIDEO
ШАГИ
Перед выполнением любых подключений следует отключить данный проигрыватель и другое
1
оборудование.
Надежно подключите компонентный видеокабель (продается отдельно) к компонентным гнездам (
2
и ).
После подключения
Подключите аудиооборудование или аудиотерминалы телевизора. (Стр. 10)
•
Красный
Синий
Зеленый
Зеленый
Синий
Красный
Выходные видеосигналы:
1080i 50 Гц/60 Гц 576i 50 Гц
720p 50 Гц/60 Гц 480p 60 Гц
576p 50 Гц 480i
60
Гц
Например;
480p: Прогрессивная развертка 480
480i: Чересстрочная развертка 480
