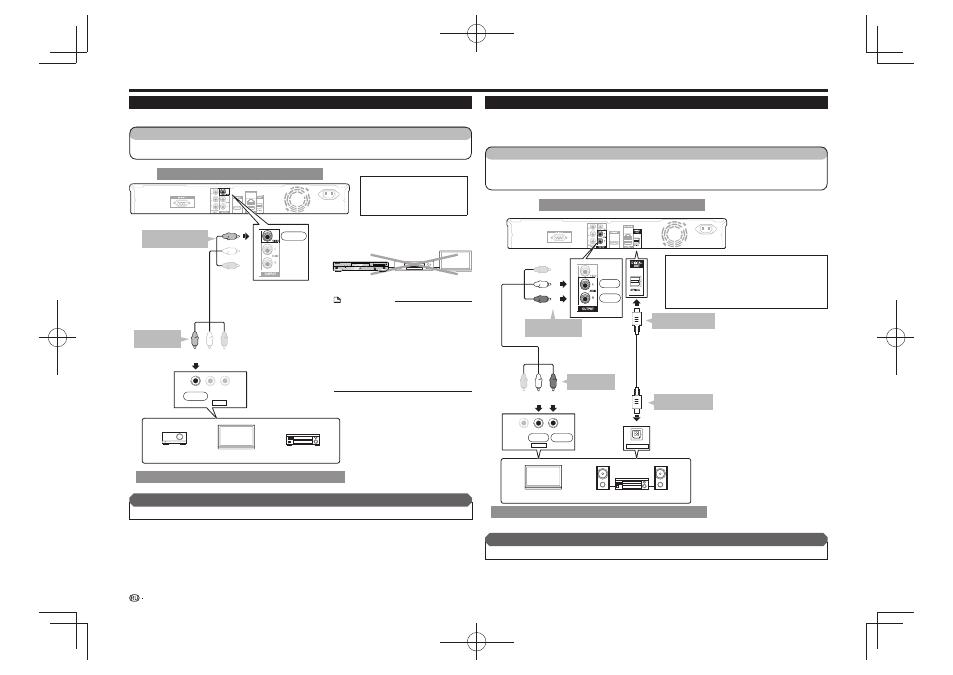

Подключение к видеогнезду
Можно просматривать изображения через гнездо VIDEO OUTPUT.
Задняя панель данного проигрывателя
Видеооборудование с видеогнездом
ПРИМЕЧАНИЕ
Подключите проигрыватель Blu-ray
•
дисков напрямую к телевизору.
При записи программы с защитой авторских
•
прав автоматически включается функция защиты
от копирования; программа не может быть
правильно записана. Также данная функция
может искажать изображение, воспроизводимое
через видеомагнитофон. Однако, это не является
неисправностью. При просмотре программы
с защитой авторских прав рекомендуется
подключать проигрыватель Blu-ray дисков
напрямую к телевизору.
Подключения
Подключение к цифровому аудиотерминалу или к аудиогнездам
Аудиооборудование или телевизор можно подключить к терминалу DIGITAL OUT OPTICAL или к гнездам
•
AUDIO OUTPUT.
Подробнее о форматах цифрового аудиовыхода (РСМ/битовый поток), смотрите таблицу выбора формата
•
цифрового аудиовыхода на стр. 25.
Задняя панель данного проигрывателя
Аудиооборудование с цифровым аудиовходным терминалом
Подключения
BDP-LX54
AC IN
AV INPUT
VIDEO
L - AUDIO -R
BDP-LX54
AC IN
OPTICAL
DIGITAL AUDIO IN
VIDEO
L - AUDIO -R
AV INPUT
STANDBY/ON
PQLS
USB
FL OFF
OPEN/CLOSE
3D
5 V 0.5 A
10
ШАГИ
Перед выполнением любых подключений следует отключить данный проигрыватель и другое оборудование.
1
Надежно подключите аудио-видеокабель (поставляется) к видеогнездам (
2
и ).
Аудио-видеокабель
(поставляется)
(Желтый)
(Желтый)
Телевизор
Проектор
Аудио-видео
ресивер
К входному
гнезду VIDEO
После подключения
Подключите аудиооборудование или аудиотерминалы телевизора. (Стр. 10)
•
Желтый
Желтый
Видеомагнитофон
Данный
проигрыватель
Телевизор
К гнезду VIDEO
OUTPUT
Выходные видеосигналы:
576i 50 Гц
480i 60
Гц
576i: Чересстрочная развертка 576
480i: Чересстрочная развертка 480
ШАГИ
Перед выполнением любых подключений следует отключить данный проигрыватель и другое
1
оборудование.
Надежно подключите оптический цифровой кабель (продается отдельно) или аудио-видеокабель
2
(поставляется) к оптическим цифровым аудиотерминалам или к аудиогнездам ( и , или и ).
После подключения
Загрузите диск и запустите воспроизведение. (Стр. 14)
•
К терминалу DIGITAL
OUT OPTICAL
Оптический цифровой кабель
(продается отдельно)
К входному
терминалу OPTICAL
Усилитель
При использовании выхода OPTICAL, можно выводить
•
5.1-канальные цифровые сигналы. Невозможен вывод
7.1-канальных цифровых сигналов.
ПРИМЕЧАНИЕ:
7.1-канальные аудиосигналы доступны через терминал
HDMI.
Телевизор
К гнездам AUDIO
OUTPUT
К входным
гнездам AUDIO
(Красный)
Видео/аудиокабель
(поставляется)
(Белый)
(Белый)(Красный)
Красный
Белый
Красный
Белый
