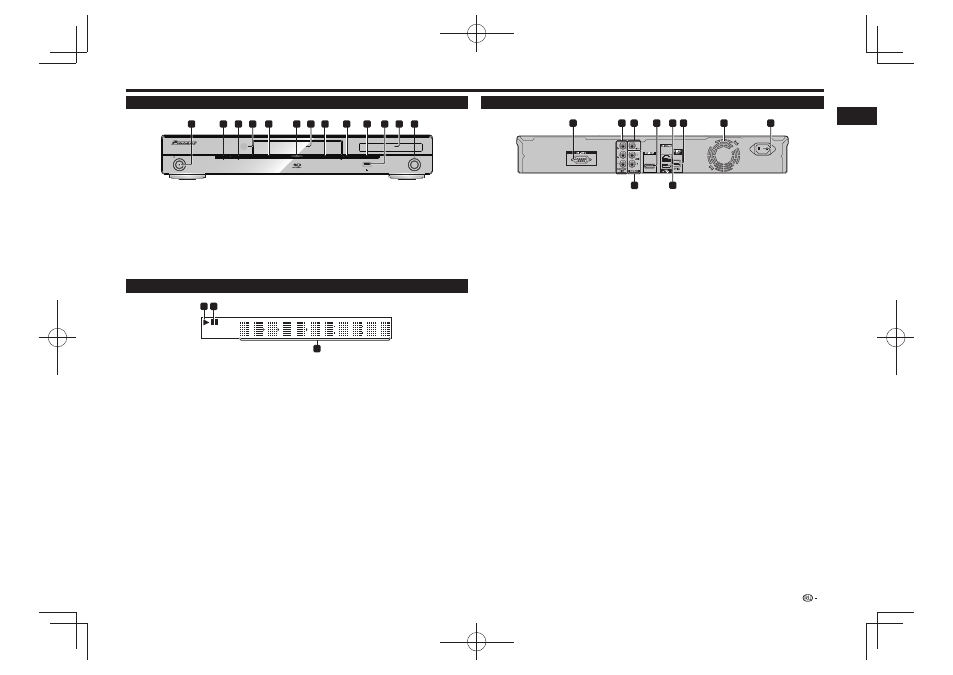

Основной блок (Передняя сторона)
Дисплей передней панели
1
Высвечивается во время воспроизведения.
2
Высвечивается в режиме паузы.
Дисплей счетчика
3
Отображает номер главы, раздела, дорожки,
прошедшее время воспроизведения, др.
1
3
6
2
Названия и функции частей
Основной блок (Задняя сторона)
Названия и функции частей
7
Вв
едение
1
STANDBY/ON (стр. 12)
Индикатор высвечивается при включении
питания. (Только BDP-LX54)
2
(STOP) (стр. 14)
3
(PAUSE) (стр. 17)
Сенсор ДУ (стр. 11)
4
Индикатор PQLS (стр. 13)
5
Индикатор Blu-ray
6
Высвечивается при включении питания.
Лоток диска (стр. 14)
7
Индикатор 3D (стр. 21)
8
9
OPEN/CLOSE (стр. 14)
Индикатор FL OFF (стр. 13)
10
Порт USB (стр. 11 и 23)
11
Дисплей передней панели (см. ниже)
12
13
(PLAY) (стр. 14)
Терминал RS-232C (только BDP-LX54)
1
Терминал не используется.
Гнезда COMPONENT VIDEO OUTPUT
2
(стр. 9)
Гнезда VIDEO OUTPUT (стр. 10)
3
Терминал HDMI OUT (стр. 9)
4
Терминал LAN (10/100) (стр. 11)
5
Терминал DIGITAL OUT OPTICAL (стр.
6
10)
Вентилятор охлаждения
7
Вентилятор охлаждения работает, пока
включено питание на данном проигрывателе.
Терминал AC IN (стр. 11)
8
Порт USB (стр. 11 и 23)
9
Гнезда AUDIO OUTPUT (стр. 10)
10
STANDBY/ON
PQLS
USB
FL OFF
OPEN/CLOSE
4
6
11
5
12
10
13
3
7
8
2
1
9
3D
5 V 0.5 A
BDP-LX54
AC IN
1
2
4
6
5
3
8
10
7
9
