7

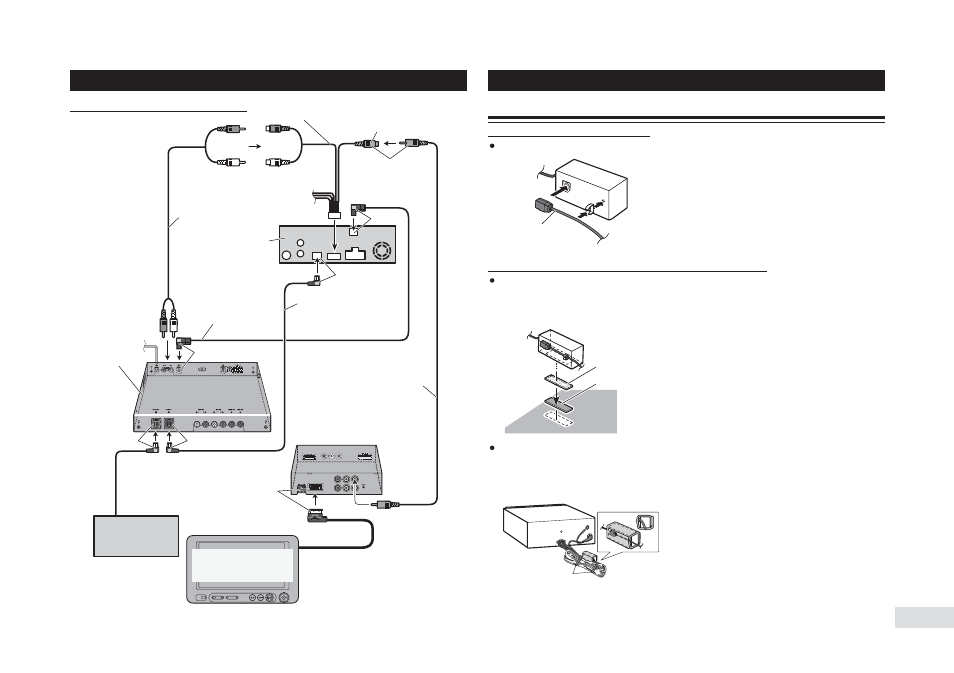

Подключение устройств
Соединение с головным DVD блоком Выход на сабвуфер или выход без затухания сигнала
(«SUBWOOFER OUTPUT» или «NON FADING OUTPUT»)
Передний видеовыход («FRONT VIDEO OUTPUT»)
3 м
Кабель RCA (прилагается)
Головной блок
(например, DVH P5000MP)
(продается отдельно)
Оптический кабель
(прилагается)
Синий
Данный аппарат
Синий Черный
Синий
Многодисковый
CD плейер
(продается отдельно)
Дисплей с сенсорным экраном
формата 16:9 (AVD W6210)
(продается отдельно)
Коричневый
Кабель шины IP BUS
(прилагается к головному блоку)
3 м
3 м
Кабель шины IP BUS (прилагается)
Черный
Желтый
Подключение и установка соединительного блока для оптического кабеля
Подключение оптического кабеля
Подключите оптический кабель к соединительному блоку для оптического кабеля.
Установка соединительного блока для оптического кабеля
Установка соединительного блока для оптического кабеля с помощью липкой
ленты Velcro
Используя липкую ленту Velcro, установите соединительный блок для оптического кабеля в
свободном месте на корпусе консоли.
Установка соединительного блока для оптического кабеля с помощью фиксиру
ющего узла
Для защиты обмотайте оптический кабель и соединительный блок изоляционной лентой и с
помощью фиксирующего узла прикрепите к проводу питания.
Оптический кабель
Лента Velcro (жесткая)
Лента Velcro (мягкая)
Прикрепите с помощью фиксирующего узла
Обмотайте изоляционной лентой
