Подключение устройств
5

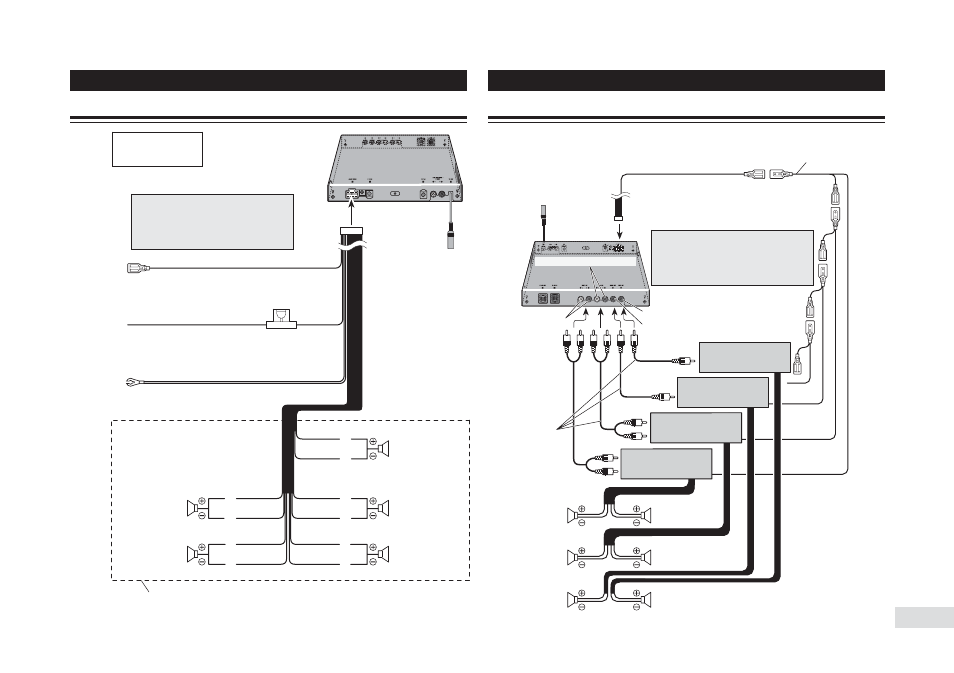

Подключение провода питания
Данный аппарат согла
сован с новыми цветами
проводов.
Данный аппарат
40 см
При подключении усилителя мощности (продается
отдельно) обязательно используйте сине белый
провод данного аппарата. Если Вы воспользуетесь
сине белым проводом головного блока, это станет
источником помех.
Сине белый
К клемме системного управления на усилителе мощности или к разъ
ему релейного управления автоматической антенной (макс. 300 мА,
12 В пост. тока).
Гнездо предохранителя Желтый
К клемме, которая всегда находится
под напряжением независимо от по
ложения замка зажигания.
Черный (заземление)
На массу (к металлическому корпусу автомобиля)
Черно белый
Центральная АС
Черный
Правый канал
Серый
Фронтальная АС
Серо черный
Фиолетовый
Тыловая АС
Фиолетово черный Зелено черный
Зеленый
Бело черный
Белый
Фронтальная АС
Тыловая АС
Левый канал
Ничего не подсоединяйте к проводам для АС, которые не подключены к соответствующим акустическим системам.
Подключение отдельно приобретенного усилителя мощности
Отдельно приобретенные усилители мощности можно подключать к данному аппарату через выходные разъемы типа RCA.
Канал дистанционного управления системой
Сине белый
К клемме системного управления на усилителе мощ
ности или к разъему релейного управления автомати
ческой антенной (макс. 300 мА, 12 В пост. тока).
40 см Данный аппарат
Выход на тыловые АС
При подключении усилителя мощности (продается
отдельно) обязательно используйте сине белый
провод данного аппарата. Если Вы воспользуетесь
сине белым проводом головного блока, это станет
источником помех.
Выход на сабвуфер
Выход на фронтальные АС
Выход на центральную АС
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Кабели RCA
(продаются отдельно)
Центральная АС
Фронтальная АС
Тыловая АС Тыловая АС
Фронтальная АС
Сабвуфер
