Крепление с помощью липкой ленты Velcro
Тщательно протрите поверхность перед наклеиванием ленты Velcro.
Меры предосторожности при прокладке оптического кабеля
Старайтесь резко не сгибать оптический кабель. Если необходимо резко согнуть кабель, по
заботьтесь о том, чтобы радиус изгиба был не менее 25 мм. В противном случае кабель не
будет надлежащим образом передавать сигналы, и вследствие этого данный аппарат не
сможет работать правильно.
Прокладывайте оптический кабель таким образом, чтобы на него не могли наступить, поста
вить что либо тяжелое или защемить, например, дверью.
Оставшийся неиспользованным оптический кабель сверните в бухту диаметром не менее
200 мм, чтобы кабель не деформировался.
При подключении оптического кабеля к данному аппарату, используйте прилагаемые ка
бельные зажимы для предотвращения резкого изгиба кабеля.
Прокладывайте оптический кабель таким образом, чтобы его не могли защемить движущи
еся части, например, рычаг переключения передач, ручной тормоз или механизм перемеще
ния сиденья. Держите кабель в стороне от таких горячих точек, как выпускной отдушины
обогревателя.
Установка аппарата
Использование гофрированной трубки
Чтобы предотвратить деформацию оптического кабеля, используйте гофрированную трубку,
обрезав ее до нужной длины.
Вставьте оптический кабель в гофрированную трубку.
Установка зажима
Зажимы используются для крепления оптического кабеля при его использовании. Один из за
жимов устанавливается на задней стороне аппарата и используется для крепления оптического
кабеля к аппарату.

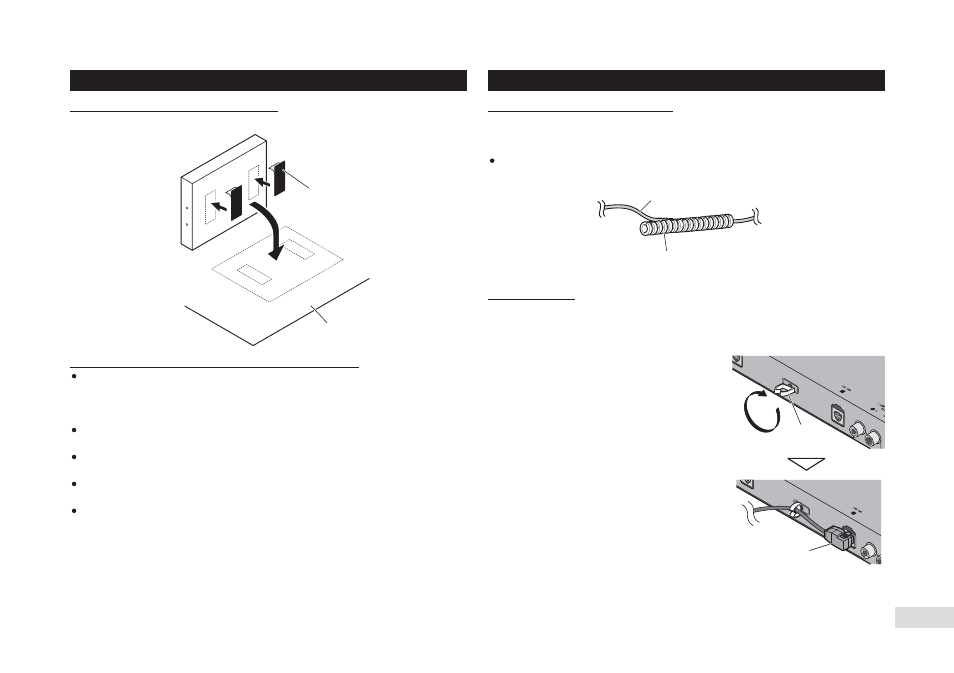

1. Вставьте зажим в направлении, указан
ном на рисунке, и поверните его на 90
градусов, чтобы зафиксировать его на
месте установки.
2. Прикрепите оптический кабель зажи
мом к аппарату.
Липкая лента Velcro
Коврик или шасси автомобиля
Оптический кабель
Гофрированная трубка
Оптический кабель
Зажим
