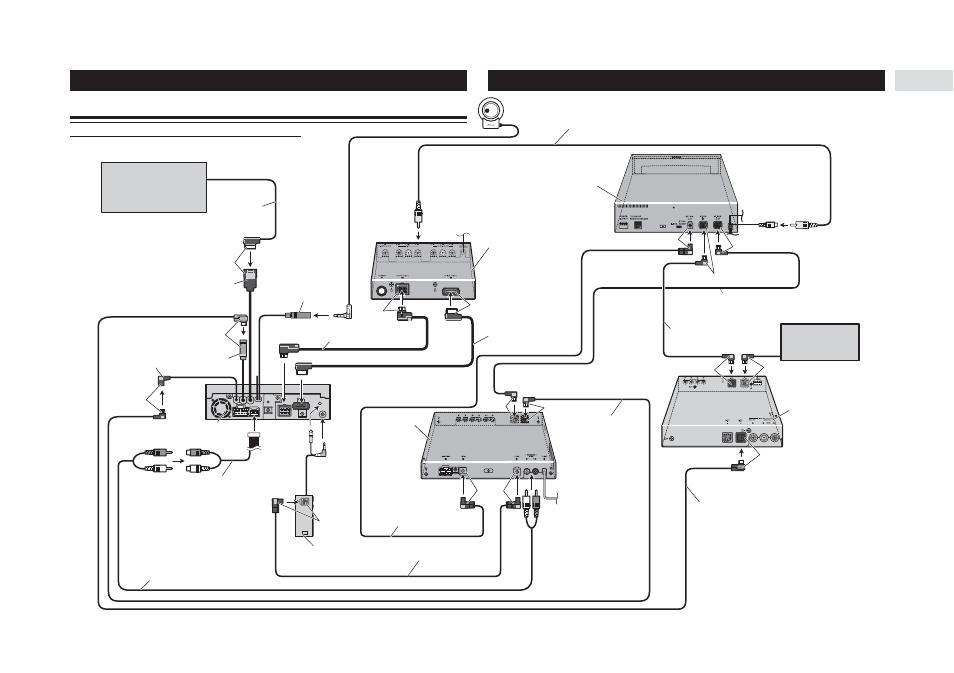

Подключение устройств
Коммутация системы
Соединение с AV ресивером или DVD плейером
Навигационный блок
(например, AVIC 900DVD)
(продается отдельно)
26 контактный
кабель
Желтый
Вход для 26 контактного кабеля
Выход на динамик
путеуказания
(«GUIDE SP OUTPUT»)
Черный
21 контактный кабель
Синий
Вход шины AV BUS
Вход шины IP BUS
Синий
AV ресивер/DVD плейер
(AVH P6600DVD)
(продается отдельно)
Данный аппарат
Выход на сабвуфер или выход без зату
хания сигнала («SUBWOOFER OUTPUT»
или «NON FADING OUTPUT»)
3 м
Кабель RCA (прилагается)
Соединительный блок для опти
ческого кабеля (прилагается)
3 м
Оптический кабель (прилагается)
3 м
Оптический кабель
(продается отдельно)
Синий
Синий
Черный
Кабель шины IP BUS
(прилагается)
Кабель шины AV BUS
(прилагается к TV тюнеру)
Черный
TV тюнер скрытой установки
(например, GEX P6400TVP)
(продается отдельно)
Черный
Синий
Многодисковый
CD плейер
(продается отдельно)
Кабель шины IP BUS
(прилагается к TV тюнеру)
Кабель шины IP BUS
(прилагается к многодисковому DVD плейеру)
Синий
Черный
Черный
Желтый
(«FRONT VIDEO OUTPUT»)
Кабель RCA (прилагается к многодисковому DVD плейеру)
Динамик путеуказания
(например, CD TS37GP)
(продается отдельно)
Многодисковый DVD плейер
(например, XDV P9II)
(продается отдельно)
Блок скрытой установки
AV ресивера/DVD плейера
(AVH P6600DVD)
(продается отдельно)
Фиолетовый
26 контактный кабель
