Подключение
02
42
Ru
Использование других типов выхода аудио/видео
Если невозможно подсоединить телевизор к рекордеру с помощью разъема SCART AV, то можно использовать
стандартные выходные гнезда аудио/видео, а также выход S-video.

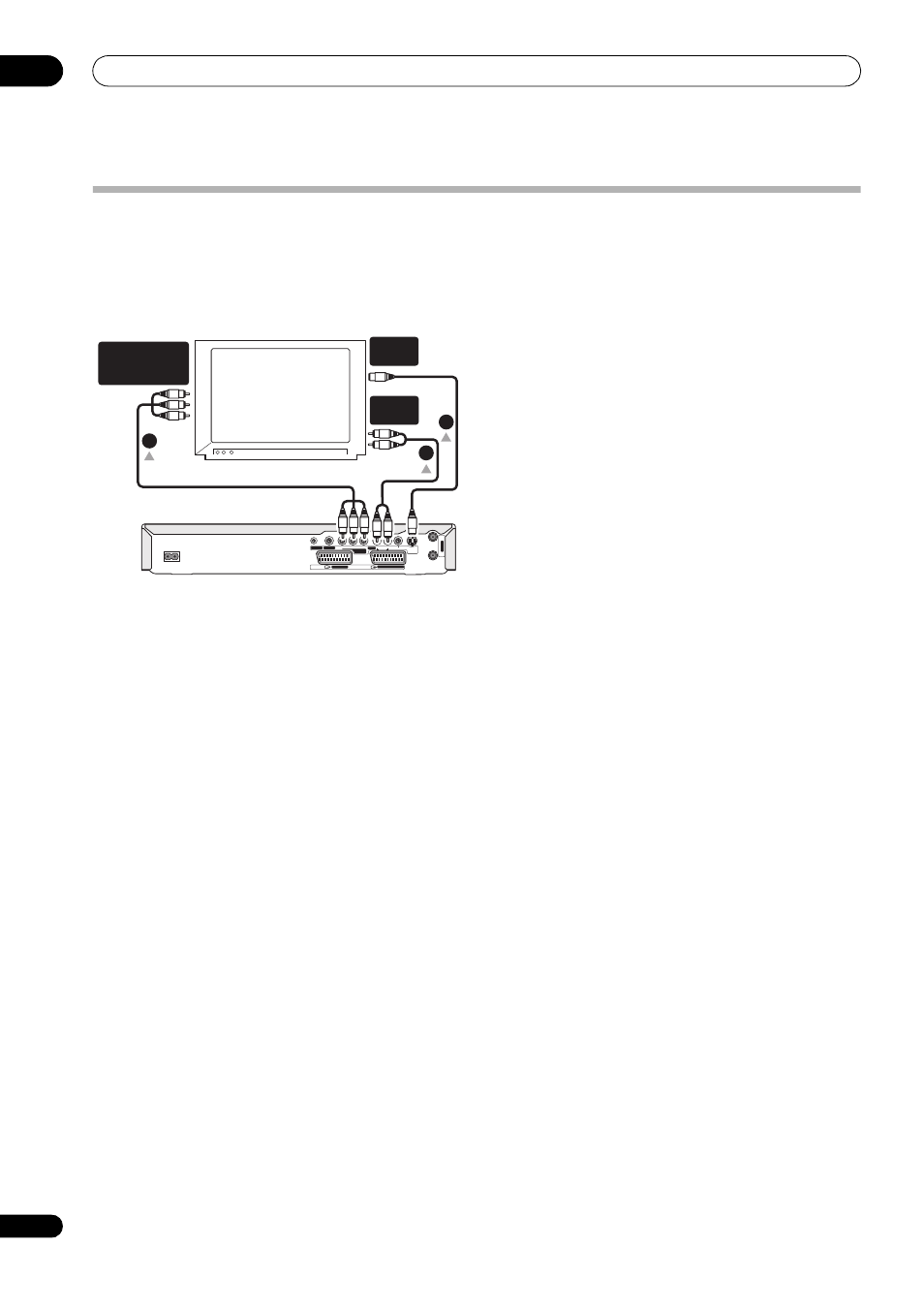

Использование выхода S-video или
компонентного видео
1
Подключите выход S-video или компонентного
видео к соответствующему входу телевизора.
Для подключения S-video соедините кабелем S-video (не
прилагается) гнездо S-VIDEO OUTPUT (ВЫХОД S-VIDEO)
со входом S-video в телевизоре.
Для подключения компонентного видео соедините кабелем
компонентного видео (не прилагается) гнезда COMPONENT
VIDEO OUT (ВЫХОД КОМПОНЕНТНОГО ВИДЕО) со
входом компонентного видео в телевизоре.
О настройке выхода компонентного видео для работы с
телевизором, поддерживающим прогрессивную развертку,
см. раздел Component Video (Компонентное видео) на
стр. 83.
2
Подключите гнезда AUDIO OUTPUT (АУДИОВЫХОД)
к соответствующим аудиовходам телевизора.
Можно использовать прилагаемый кабель аудио/видео, не
подсоединяя желтый штекер видеосигнала. Для получения
надлежащего стереозвука убедитесь, что левый и правый
выходы подключены к соответствующим входам.
!#
).
/54
2
9
0
"
0
2
,
!5$)/
6)$%/
3 6)$%/
/54054
$)')4!,
#/.42/,
#/-0/.%.4
6)$%/
!6
2'"
!6
!.4%..!
ȼɏɈȾ
69,'(2
ȼɏɈȾ
ɄɈɆɉɈɇȿɇɌɇɈȽɈ
ȼɂȾȿɈ
ȺɍȾɂɈ
ȼɏɈȾ
Ɍɟɥɟɜɢɡɨɪ
