9
Ru
Глава 2
Подключение

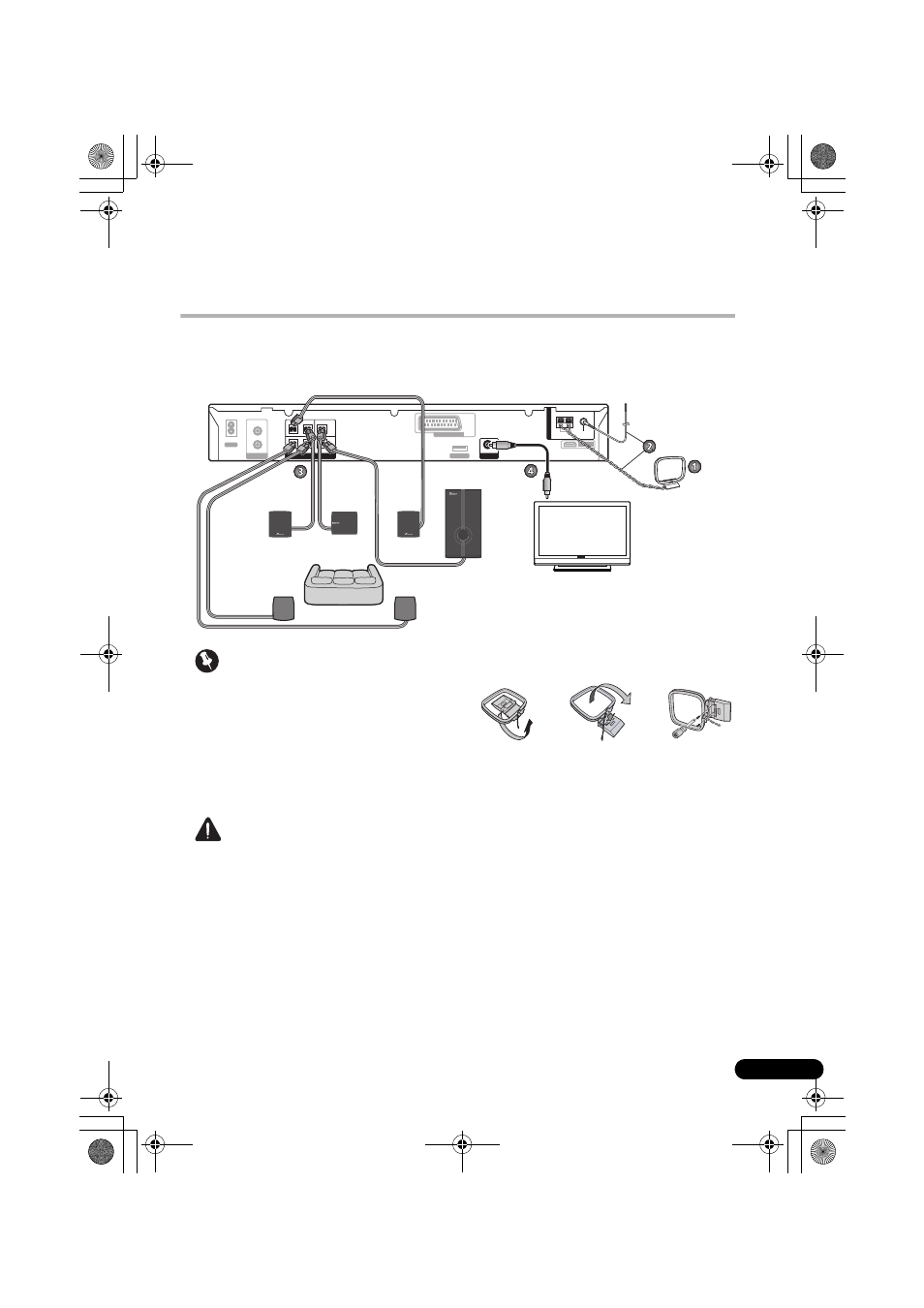

Основные соединения
Для получения наилучшего объемного звучания установите динамики, как показано ниже. Правый
и левый фронтальные динамики следует разнести друг от друга на расстояние от 1,8 м до 2,7 м.
На иллюстрации показаны динамики из комплекта DCS-585K.
Внимание
• При выполнении подключений или
изменении соединений в системе
обязательно отключите питание и
отсоедините кабель питания от сетевой
розетки.
После завершения всех подключений
подсоедините кабель питания к сетевой
розетке.
ВНИМАНИЕ
• Компания Pioneer не несет ответственности
за несчастные случаи в результате
неправильной сборки или установки,
недостаточной прочности стен,
установочных приспособлений (или
других строительных деталей),
неправильного использования или
стихийных бедствий.
1
Соберите рамочную антенну AM.
a. Согните стойку в направлении, указанном
стрелкой.
b. Присоедините рамку к стойке.
c. Если вы хотите закрепить ее на стене или
на другой поверхности, выполните шаг b
после предварительного прикрепления
стойки винтами.
Прежде чем прикреплять стойку винтами,
рекомендуем проверить качество
радиоприема.
AC IN
HDMI OUT
ANALOG AUDIO IN
SPEAKERS (4
Ω
)
LINE 1
L
R
L
R
FRONT
CENTER
R
SURROUND
SUB
WOOFER
ADAPTER PORT
VIDEO OUT (TV)
AV CONNECTOR
LINE 2
A
N
T
E
N
N
A
FM
UNBAL 75
Ω
AM LOOP
L
Объемный правый
(серый)
Фронтальный
правый (красный)
Фронтальный
левый (Белый)
Сабвуфер
(фиолетовый)
Центральный
(зеленый)
Объемный
левый (синий)
Место прослушивания
TV
К видеовходу
FM-антенну
Рамочная антенна AM
рис. a
рис. b
рис. c
