38
Ru
Глава 12
Подсоединение других
устройств
Внимание
• При выполнении или изменении подключений на задней панели аппарата обязательно
отключите питание и отсоедините кабель питания от сетевой розетки.
После завершения всех подключений подсоедините кабель питания к сетевой розетке.
Подключение
вспомогательных звуковых
компонентов
Через стереофонические аналоговые входы
можно подсоединять внешние устройства,
например, кассетный магнитофон или
проигрыватель минидисков для воспроизведения
звука через эту систему.

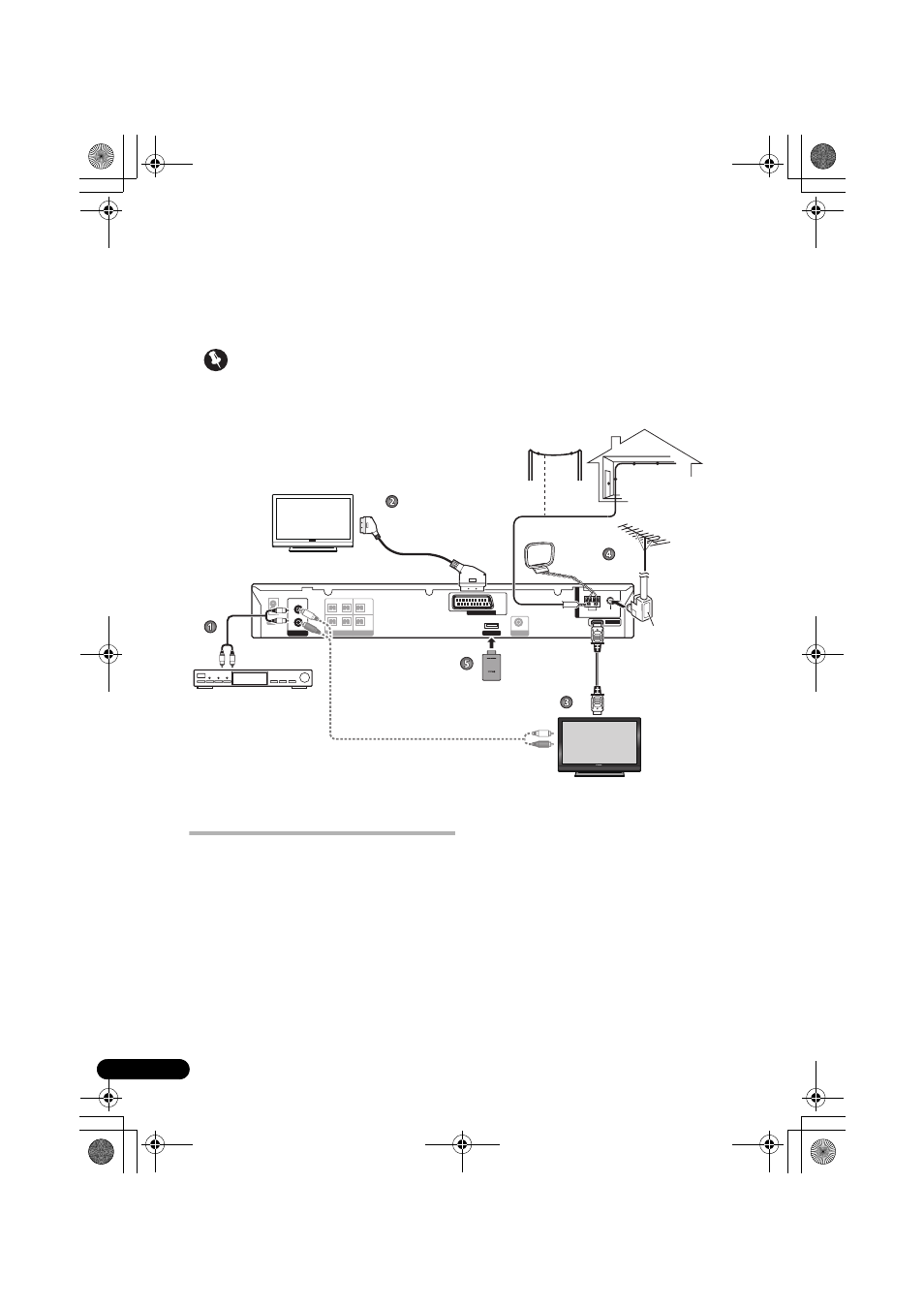

Схема соединений устройства 1 приведена
выше.
•
Подсоедините к гнездам ANALOG
AUDIO IN (LINE 1)
аналоговые выходы
внешнего воспроизводящего
устройства.
Для подсоединения используйте
стереофонические кабели с штекерными
соединителями RCA.
AC IN
HDMI OUT
ANALOG AUDIO IN
SPEAKERS (4
Ω
)
LINE 1
L
R
L
R
FRONT
CENTER
R
SURROUND
SUB
WOOFER
ADAPTER PORT
VIDEO OUT (TV)
AV CONNECTOR
LINE 2
A
N
T
E
N
N
A
FM
UNBAL 75
Ω
AM LOOP
5 м до 6 м
К входу SCART
От аудиовыхода
От аудиовыхода
К входу HDMI
Соединитель PAL
Наружная антенна
Комнатная антенна
(с виниловой изоляцией)
АДАПТЕР
Bluetooth®
Телевизор Pioneer
с плоским экраном,
совместимый с KURO LINK
Кассетный магнитофон и т.п.
TV
Рамочная антенна AM
