Использование выхода
SCART AV
Выход SCART позволяет получать лучшее
качество изображения, чем стандартный
композитный видеовыход. Соединитель
SCART AV используется для видео и
аудиовыхода.
1
Схема соединений устройства 2 приведена на
стр. 38.
•
Для подсоединения AV CONNECTOR
(LINE 2)
к вашему телевизору,
используйте имеющийся в продаже
кабель SCART.

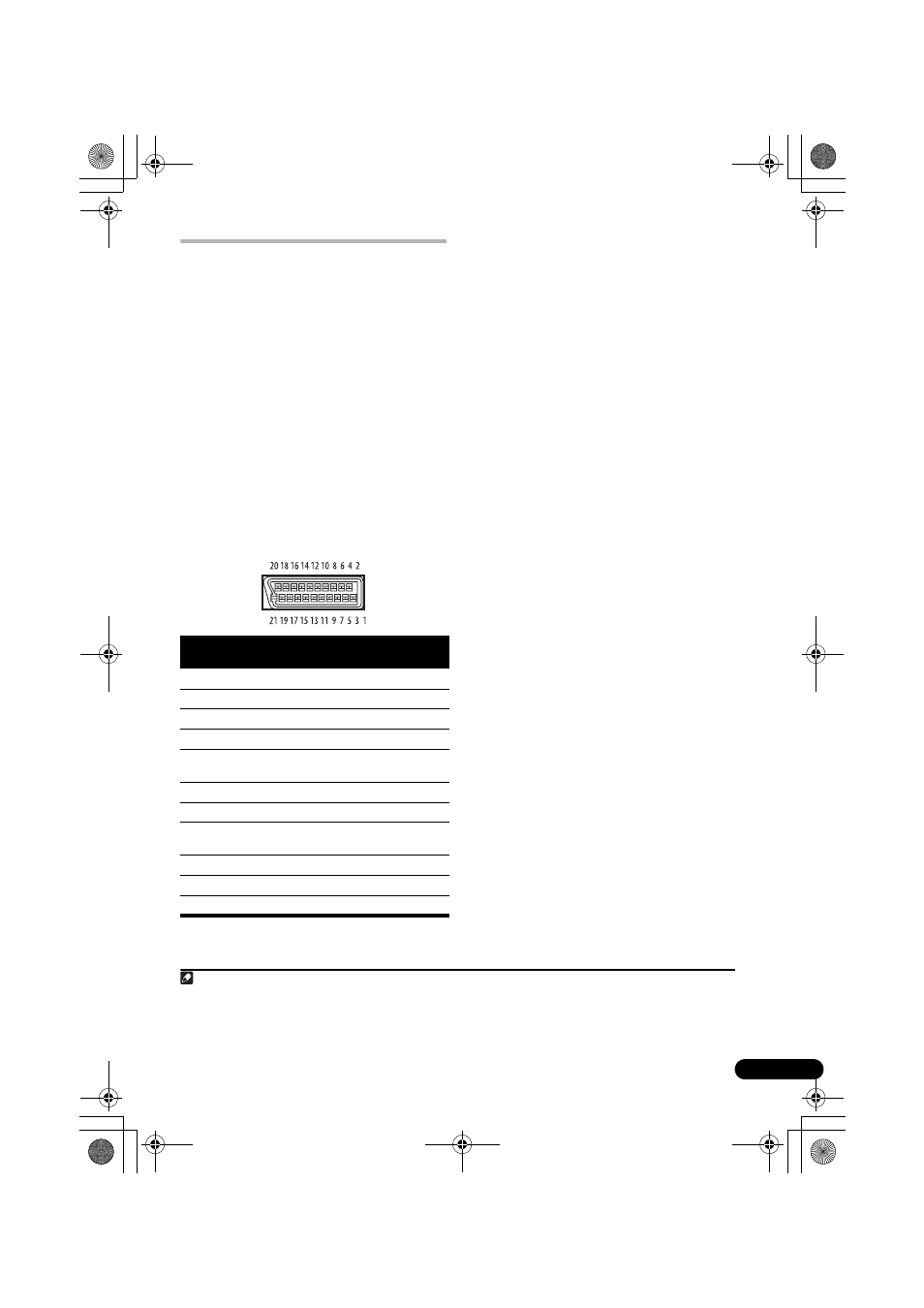

Разводка разъема SCART
На схеме ниже показана разводка
21-контактного разъема SCART. Этот разъем
обеспечивает передачу видео- и аудиосигналов
при подключении к совместимому цветному
телевизору/монитору.
Настройки линейного выхода
LINE OUT
Функция линейного выхода Line Out позволяет
определить, каким образом выходной звуковой
сигнал подается на терминалы
AV CONNECTOR.
2
1
Нажмите SHIFT+SETUP.
2
С помощью
/ выберите
SOUNDSET
и нажмите ENTER.
3
С помощью
/ выберите LINE
OUT,
затем нажмите ENTER.
4
С помощью
/ выберите
установку, затем нажмите ENTER для
подтверждения.
• LINE ON – сигналы многоканальных
источников микшируются в 2.1-канальный
(стерео) сигнал. На клеммы AV
CONNECTOR выводится 2-канальный
микшированный сигнал.
• LINE OFF – стандартное многоканальное
воспроизведение через вашу акустическую
систему. Не выводится звук через разъем
AV CONNECTOR.
Примечание
1 Имеется несколько конфигураций кабелей SCART. Убедитесь, что используемая конфигурация подходит к этой системе и
вашему телевизору/монитору (см. Разводка разъема SCART ниже).
Номер
контакта
Назначение
Номер
контакта
Назначение
1
Аудиовыход П 12
Нет соединения
2
Аудиовход П
13
Земля (видео)
3
Аудиовыход Л
14
Земля (видео)
4
Земля (аудио)
15
Выход R или C
5
Земля (видео)
16
Свободный
выход
6
Аудиовход Л
17
Земля (видео)
7
Выход B
18
Земля (видео)
8
Состояние
19
Выход видео
или Y
9
Земля (видео)
20
Нет соединения
10
Нет соединения 21
Земля (видео)
11
Выход G
2 • Когда включен режим линейного выхода, большая часть настроек звучания недоступна. На дисплее несколько раз мигнет
LINE OUT, если вы попытаетесь использовать запрещенную функцию в режиме линейного выхода.
• Установка режима линейного выхода сохраняются при выключении питания или отключении от сети переменного тока.
• Эта функция не действует при прослушивание источника через LINE2.
