Black plate (28,1)
Установка с использованием
боковых болтовых отверстий
навигационного блока

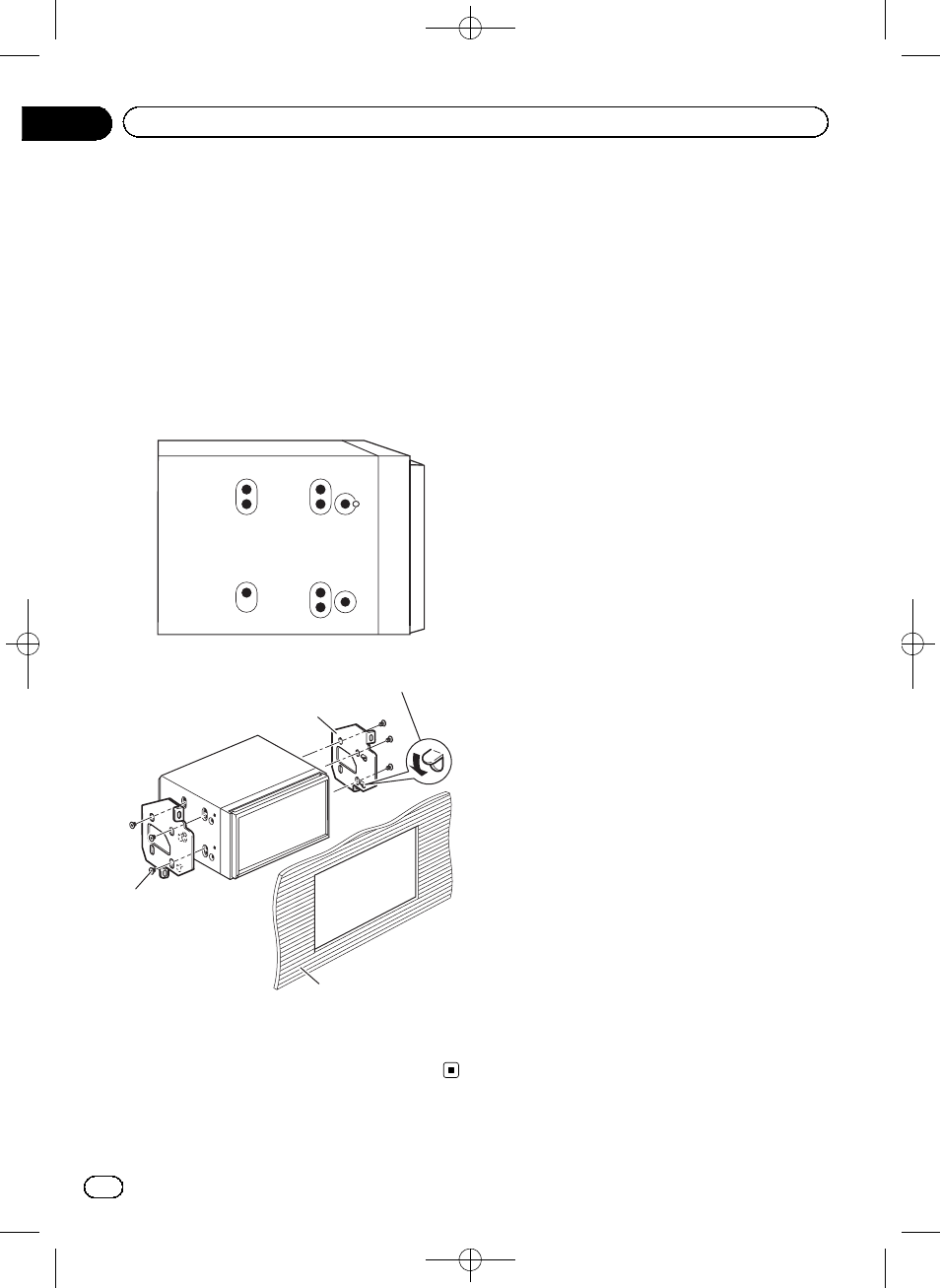

% Закрепите навигационный блок на
заводские кронштейны для установки
радиоблока.
Расположите навигационный блок таким
образом, чтобы отверстия для болтов сов-
падали с отверстиями для болтов на крон-
штейне и затяните болты в трех точках с
каждой стороны.
Монтажный кронштейн
заводского радио
Если предохранитель препятствует
установке, его можно отогнуть вниз.
Винт со сферической
головкой большого
размера или болт с
плоской головкой
Обязательно
используйте винты,
поставляемые с данной
навигационной
системой.
Приборная панель или
консоль
<CRB4242-A>28
Ru
28
Раздел
03
Установка
