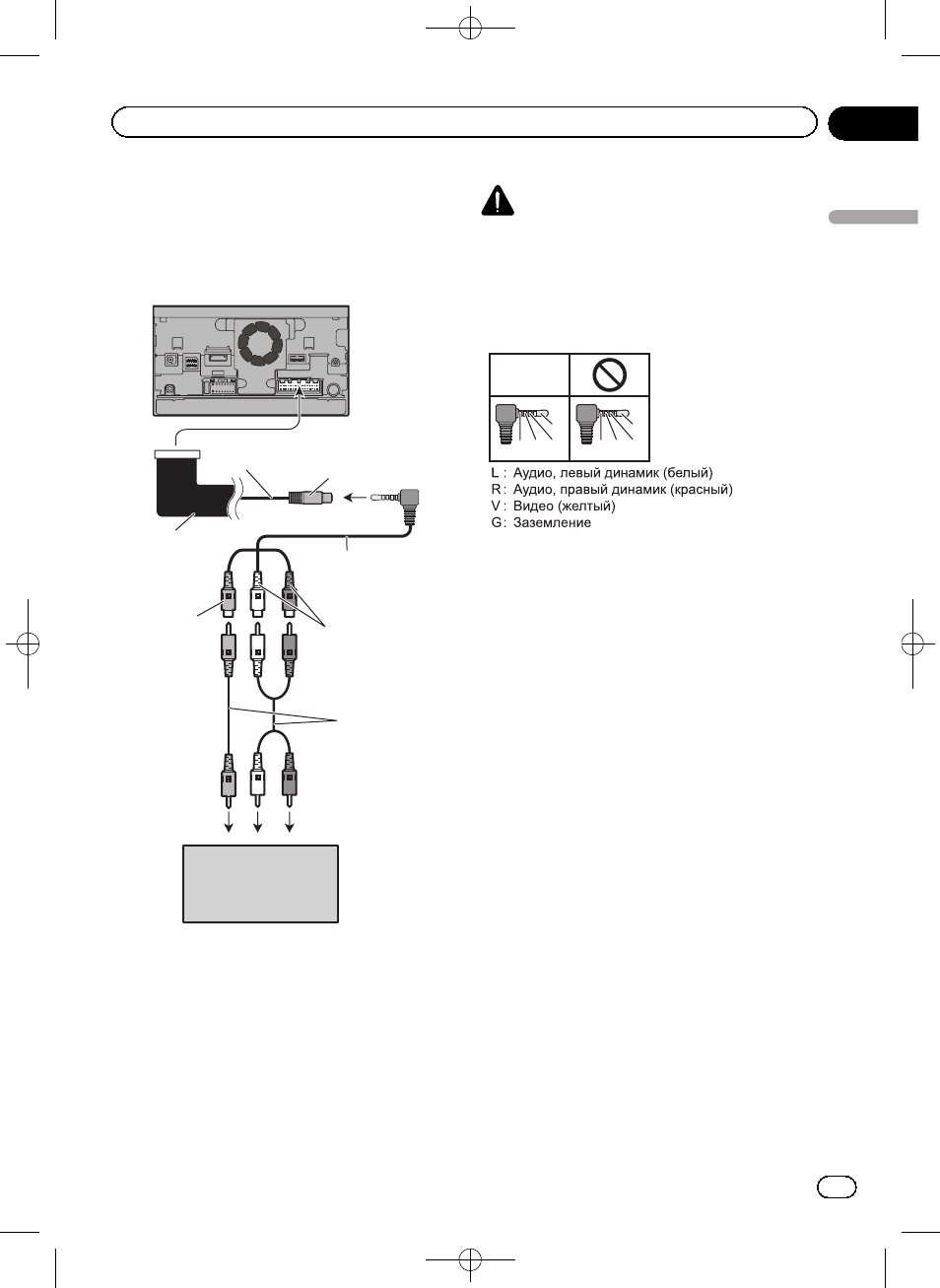

При подключении внешнего
видеокомпонента
Использование AV-входа (AV1)
К выходу
видео
Навигационный блок
15 см
Соединитель
RCA
AV-кабель с мини-
гнездом (CD-RM10)
(продается
отдельно)
Желтый
Красный,
белый
RCA кабели
(продаются
отдельно)
К выходам
аудио
Внешний
видеокомпонент
(продается отдельно)
Вход AUX
! Этот режим доступен, если видеовход 1
(AV1) установлен в положение “Вкл.”.
(Подробнее см. Руководство по эксплуа-
тации.)
ВНИМАНИЕ
Обязательно используйте для соединения AV-
кабель с мини-гнездом (CD-RM10) (продается
отдельно). При использовании других кабелей
положение соединения может отличаться, что
приведет к появлению помех в изображении и
звуке.
OK
G V R
L
G R V
L
<CRB4242-A>21
Ru
21
Раздел
02
Подключение
системы
Подключение системы
