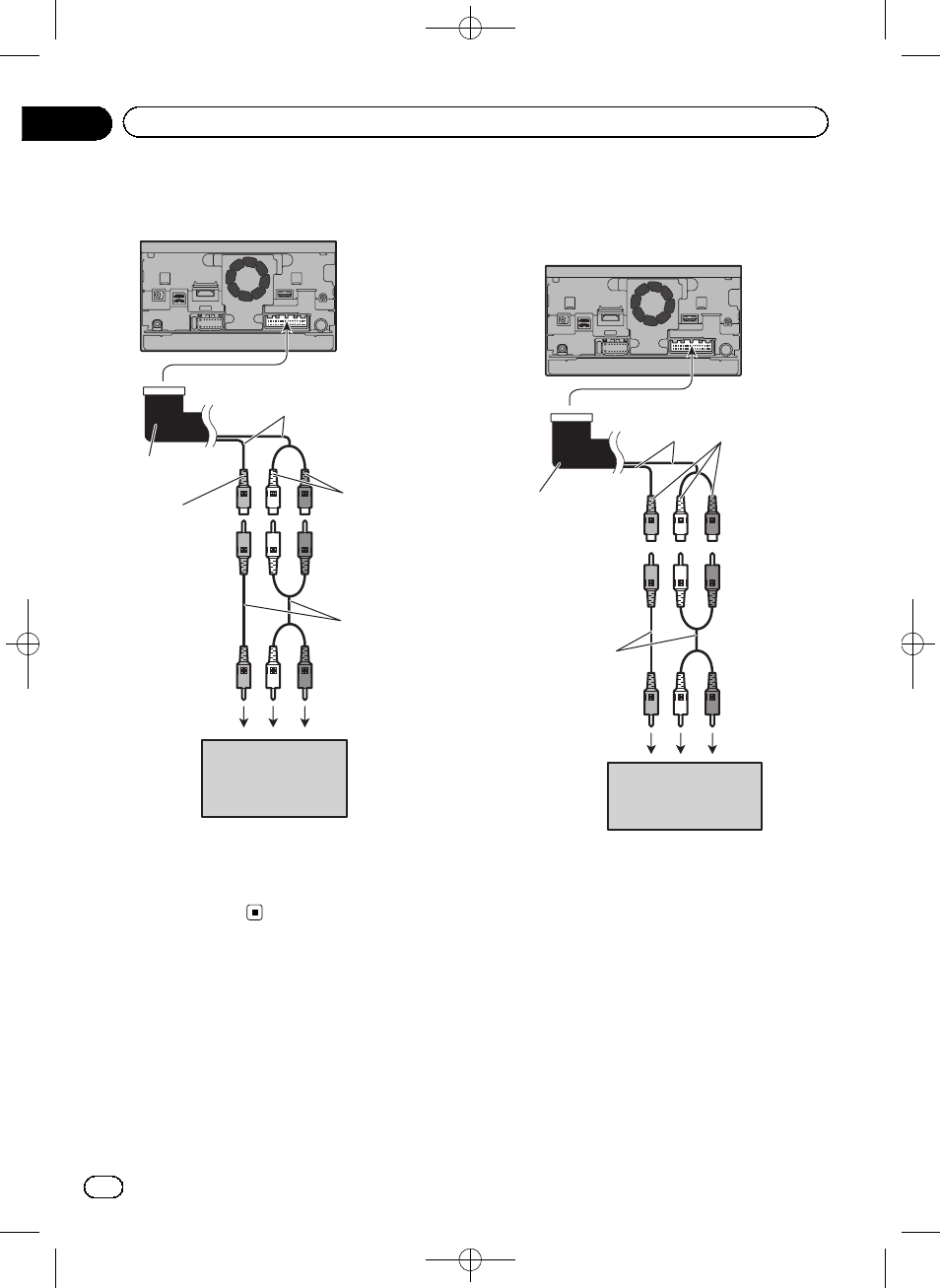

Использование AV-входа (AV2)
Навигационный блок
20 см
Красный,
белый
(AUDIO INPUT)
RCA кабели
(продаются
отдельно)
Желтый
(VIDEO INPUT)
Соединитель
RCA
К выходу
видео
К выходам
аудио
Внешний
видеокомпонент
(продается
отдельно)
! Этот режим доступен, если видеовход 2
(AV2) установлен в положение “Вкл.”.
(Подробнее см. Руководство по эк-
сплуатации.)
При подключении заднего
дисплея
Навигационный блок
Соединитель
RCA
К входу видео
К выходам
аудио
Задний дисплей с
гнездами входа
RCA
15 см
Красный, белый,
желтый (REAR
MONITOR OUTPUT)
RCA кабели
(продаются
отдельно)
