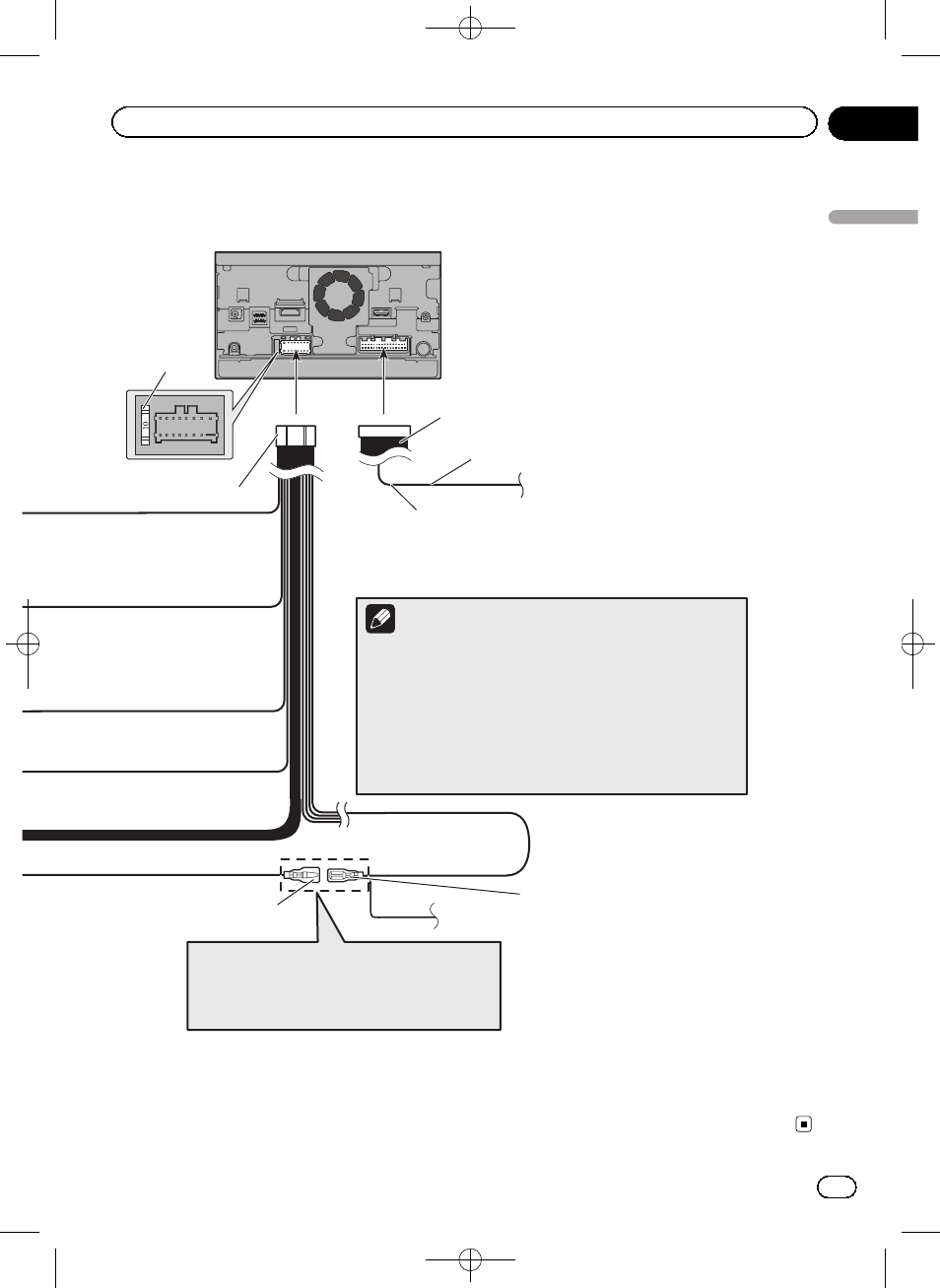

Навигационный блок
Предохранитель
(10 А)
Синий/белый (*6)
Положение штырька ISO соединителя будет
отличаться в зависимости от модели автомобиля.
Соедините *6 и *7 когда штырек 5 является типом
управления антенны. В других моделях
автомобилей никогда не соединяйте *6 и *7.
Желтый/черный
Если Вы используете оборудование с функцией приглушения,
подсоедините это оборудование к проводу Аудио Приглушение, если
нет, держите этот провод свободным от любых соединений.
Силовой шнур
Примечание
Аудио источник будет установлен на приглушение или
ослабление, пока следующие звуки не будут приглушены
или ослаблены. Для получения подробной информации см.
Руководство по эксплуатации.
— Голосовая навигация
— Входящий рингтон и входящий голос мобильного
телефона, который подсоединен к данной
навигационной системе через беспроводную
технологическую систему Bluetooth
Соединитель RCA
15 см
Синий/белый (*7)
К разъему управления реле
автомобильной антенны или разъему
управления питанием антенного
усилителя (макс. 300 мА 12 В
постоянного тока).
