Подключение

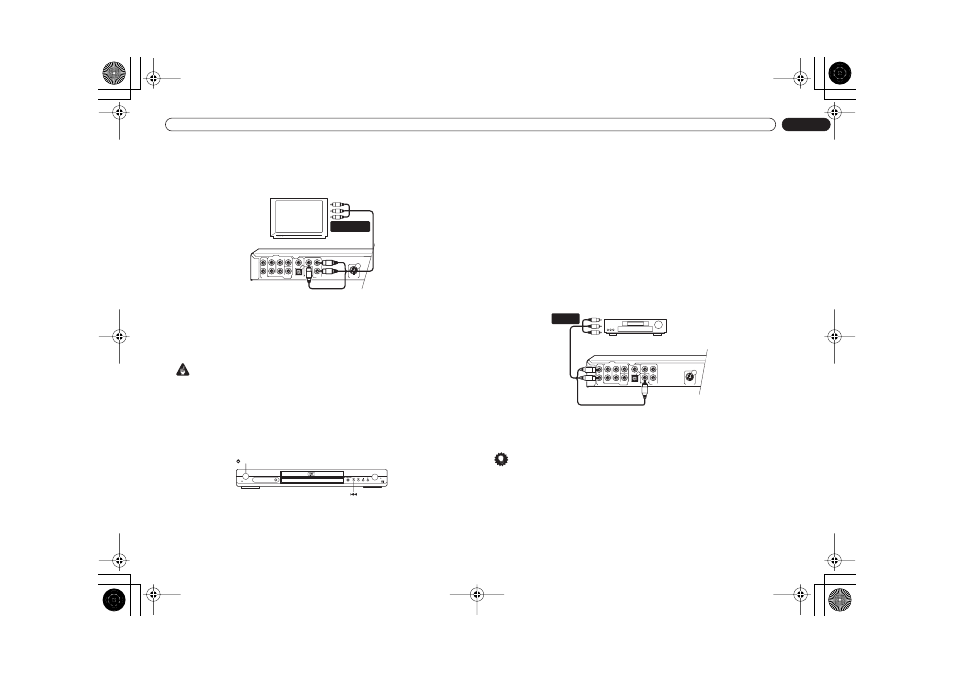

Подключение с помощью компонентного видеовыхода

Для подключения проигрывателя к телевизору (или другому оборудованию) вместо стандартного видеовыхода
можно использовать компонентный видеовыход. Это обеспечивает более высокое качество изображения из
трех возможных вариантов подключения.
•

Используйте компонентный видеокабель (не входит в комплект) для подключения выхода

COMPONENT VIDEO OUT к компонентному видеовходу телевизора, монитора или ресивера AV.

Получение сигнала прогрессивной развертки с компонентного
видеовыхода

На этом проигрывателе сигнал прогрессивной развертки может выводиться через компонентный видеовыход.
По сравнению с чересстрочным видео, частота развертки изображения в формате прогрессивной развертки
видео в два раза выше, в результате чего создается более устойчивое изображение без бликов.
Чтобы установить параметры проигрывателя для использования сигнала прогрессивной развертки
телевизора, см. раздел

Параметры меню Video Output (Вывод видеосигналов) на стр. 22. Когда проигрыватель

настроен на вывод сигнала прогрессивной развертки, на передней панели отображается индикатор PRGSVE.

Важно

• Если к проигрывателю с прогрессивной разверткой сигнала подключен телевизор, не совместимый с

таким типом сигнала, на экране телевизора вообще ничего не отобразится. В этом случае выключите всю
аппаратуру и заново подключите ее, используя видеокабель, входящий в комплект поставки (см.

Легкость

подключения на стр. 7), и переключите сигнал в режим Interlace (Чересстрочная развертка) (см.
ниже).

Переключение видеовыхода в режим чересстрочной развертки с передней
панели управления

Переключите проигрыватель в режим ожидания, нажав на передней панели кнопку STANDBY/ON
(ОЖИДАНИЕ/ВКЛ.), а затем нажмите кнопку

для переключения проигрывателя в режим Interlace

(Чересстрочная развертка).

Совместимость системы с телевизорами высокой четкости с прогрессивной
разверткой

Этот проигрыватель совместим с прогрессивной системой защиты видео от копирования Macro Vision System
Copy Guard.
Потребителям следует помнить, что не все марки телевизоров высокой четкости полностью совместимы с
данным продуктом, что может привести к появлению помех на изображении. При возникновении искажений в
изображениях формата 525 с прогрессивной разверткой рекомендуется переключить подключение на
стандартный выход (Чресстрочная развертка). При наличии вопросов о совместимости нашего телевизора с
данной моделью проигрывателя обратитесь в фирменный сервисный центр по обслуживанию покупателей.
Этот проигрыватель совместим со следующими устройствами отображения Pioneer:
PDP-504HDE, PDP-434HDE

Подключение к ресиверу AV

Данный проигрыватель можно подключить к ресиверу AV, используя многоканальные аналоговые выходы или
один из цифровых выходов.
Помимо этих соединений следует также подключить 2-канальные аналоговые выходы для обеспечения
совместимости со всеми дисками.
Возможно, к ресиверу AV потребуется подключить также и видеовыход. Можно использовать любой из
имеющихся на проигрывателе видеовыходов (на рисунке показано подключение для стандартного
(композитного) видеосигнала).
1

Подключите аналоговые гнезда AUDIO OUT (2ch) (АУДИОВЫХОД (2-кан.)) и VIDEO OUT

проигрывателя к соответствующему набору аудио- и видеовходов на ресивере AV.

Подключите видеовыход ресивера AV к видеовходу телевизора.

На схеме показан стандартный способ подключения; кроме этого, возможно подключение с помощью кабелей
S-video или выходов видеоаппаратуры (при их наличии).
Для подключения к ресиверу AV при желании можно использовать разъем SCART AV, S-Video или разъемы
компонентного выхода.

Совет

• Необходимо использовать один и тот же тип видеокабеля при подключении проигрывателя DVD к

ресиверу AV и ресивера AV к телевизору.

VIDEO OUT

AUDIO OUT (5.1 ch ) CENTER

COMPONENT VIDEO OUT

AUDIO OUT ( 2 ch )

FRONT

SURROUND

SUB

WOOFER

COAXIAL

OPTICAL

DIGITAL AUDIO OUT

VIDEO

OUT

Выходной сигнал

компонента

Телевизор

STANDBY/ON

FL DIMMER
