Подключение
7
Ru
Глава 2
Подключение

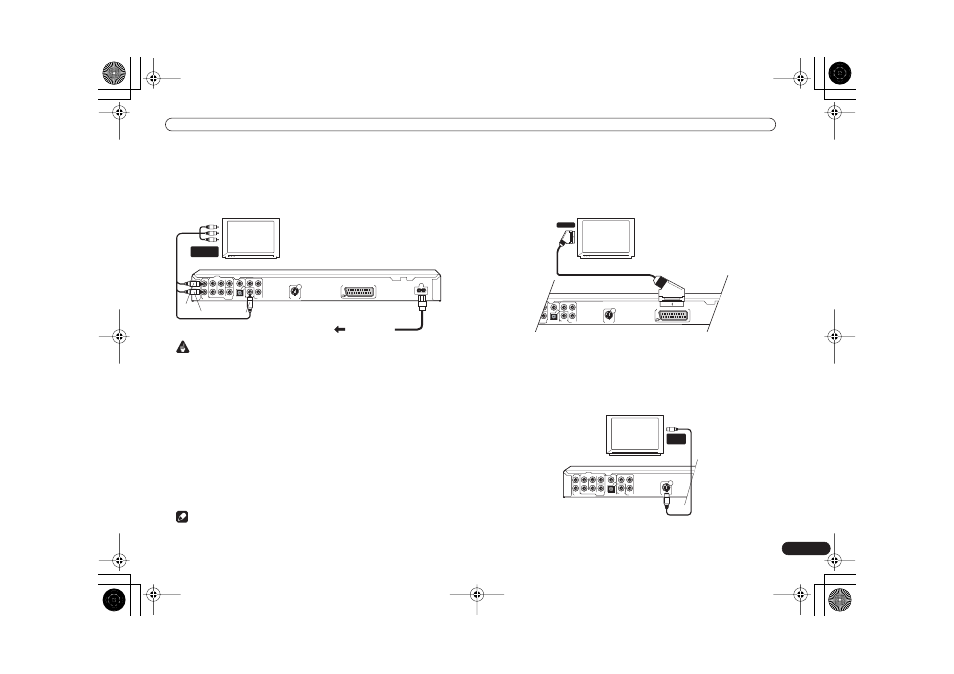

Легкость подключения
Описанная здесь процедура установки является базовой и позволяет воспроизводить диски, используя только
кабели, прилагаемые к проигрывателю. При такой установке стереофонический звук воспроизводится через
громкоговорители телевизора.
Важно
• Этот проигрыватель оборудован технологией защиты от копирования. Не подключайте проигрыватель к
телевизору через видеомагнитофон, используя кабели AV или S-Video, так как изображение с
проигрывателя может некорректно отображаться на экране телевизора (по этой же причине
проигрыватель, возможно, не будет поддерживать некоторые комбинации “телевизор/видеомагнитофон”;
для получения дополнительных сведений обратитесь к производителю).
• При указанной выше схеме подключения к телевизору не устанавливайте для параметра Component Out
(Выходной сигнал компонента) (см. Параметры меню Video Output (Вывод видеосигналов) на стр. 22)
значение Progressive (Прогрессивная развертка).
1
Подключите гнезда VIDEO OUT и AUDIO OUT (2ch) (АУДИОВЫХОД (2-кан.)) к
соответствующим входам A/V на телевизоре.
С помощью прилагаемого кабеля аудио/видео подключите красный и белый штекеры к аудиовыходам, а
желтый штекер - к видеовыходу. Для получения надлежащего стереозвука убедитесь, что левый и правый
аудиовыходы подключены к соответствующим входам.
Если для подключения видео требуется использовать кабель компонентного сигнала или кабель S-Video, см.
далее.
• Если требуется еще одна пара стереовыходов (и нет необходимости в использовании многоканальных
аналоговых выходов), можно воспользоваться разъемами AUDIO OUT (5.1ch) (АУДИОВЫХОД (5.1-
кан.)) FRONT L / R (ПЕРЕДНИЕ Л / П) (стр. 9).
2
Подключите прилагаемый кабель питания к гнезду AC IN, затем вставьте его в
электророзетку.
Примечание
• Перед отключением проигрывателя от электророзетки сначала выключите его с помощью кнопки
STANDBY/ON (ОЖИДАНИЕ/ВКЛ.) на передней панели или на пульте дистанционного управления и
дождитесь, пока на дисплее проигрывателя не погаснет индикация -OFF- (-ВЫКЛ.-).
• По вышеупомянутым причинам не подключайте данный проигрыватель к отключаемым источникам
питания, имеющимся на некоторых усилителях и ресиверах AV.
Подключение с помощью кабеля SCART AV
Разъем AV типа SCART предназначен для подключения телевизора или ресивера AV. В качестве видеовыхода
можно выбрать обычный композитный сигнал, сигнал S-Video или RGB. Для получения сведений об установке
см.
AV Connector Out (Выходной разъем AV) на стр. 22.
Разъем SCART AV содержит аналоговые аудиовыходы, поэтому не требуется подключать разъемы AUDIO
OUT L/R (АУДИОВЫХОД Л/П).
1
Используйте кабель SCART (не входит в комплект) для подключения выхода AV CONNECTOR
(RGB) к входу SCART AV телевизора (или ресивера AV).
Подключение с помощью выхода S-Video
Если телевизор (или другой аппарат) оснащен входом S-Video (S1), то для получения более высокого качества
изображения вместо стандартного (композитного) выхода можно использовать выход S-Video проигрывателя.
•
Для подключения гнезда S-VIDEO OUT к входу S-Video на телевизоре (либо мониторе или
ресивере AV) воспользуйтесь кабелем S-Video.
Перед подключением совместите небольшой треугольник, находящийся над гнездом, с соответствующей
маркировкой на штекере.
S
VIDEO OUT
AUDIO OUT (5.1 ch ) CENTER
COMPONENT VIDEO OUT
AUDIO OUT ( 2 ch )
FRONT
SURROUND
SUB
WOOFER
COAXIAL
OPTICAL
DIGITAL AUDIO OUT
VIDEO
OUT
PR
PB
Y
L
L
R
R
AC IN
AV CONNECTOR (RGB) - TV/AV Receiver
L
R
DV-575A
Желтый
Белый
Красный
К электророзетке
Телевизор
Вход
Аудио/Видео
S
VIDEO OUT
h ) CENTER
COMPONENT VIDEO OUT
UND
SUB
WOOFER
COAXIAL
OPTICAL
DIGITAL AUDIO OUT
VIDEO
OUT
PR
PB
Y
AV CONNECTOR (RGB) - TV/AV Receiver
SCART
Телевизор
S
VIDEO OUT
AUDIO OUT (5.1 ch ) CENTER
COMPONENT VIDEO OUT
AUDIO OUT ( 2 ch )
FRONT
SURROUND
SUB
WOOFER
COAXIAL
OPTICAL
DIGITAL AUDIO OUT
VIDEO
OUT
PR
PB
Y
L
L
R
R
Вход
S-Video
Телевизор
