Подключение
02
13
Ru
English
Français
Deutsch
Nederlands
Italiano
Español
1

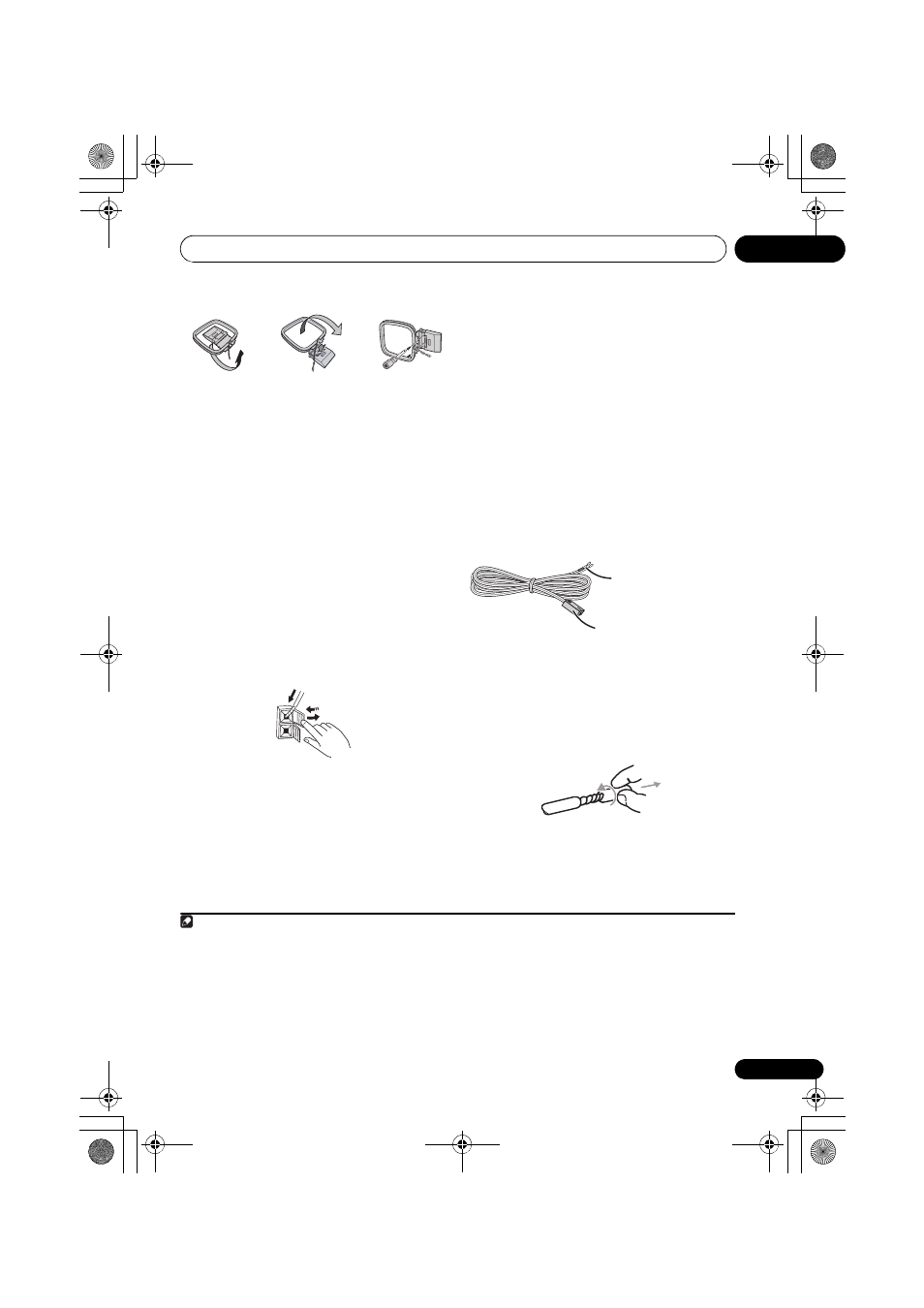

Соберите рамочную антенну AM.
а. Отогните стойку в направлении, указанном
стрелкой.
б. Прикрепите рамку к стойке.
ь. Еcли вы хотите закрепить ее на стене или
другой поверхности, выполните операцию
б, предварительно закрепив стойку при
помощи винтов.
Перед закреплением стойки при помощи
винтов рекомендуется проверить силу
приема.
2
Подключите антенны AM и FM
1
.
а. Подключите по одному проводу рамочной
антенны AM к каждой клемме антенны
AM
2
.
Для открытия каждой клеммы нажмите на
язычок; вставьте провод и верните язычок в
исходное положение, чтобы зафиксировать
контакт.
б. Нажимом вставьте штекер антенны FM
3
в
центральный контакт гнезда антенны FM.
3
Подключите каждый
громкоговоритель.
• При желании вы можете приобрести и
использовать собственные кабели. За более
подробной информацией обращайтесь к
разделу Использование собственных
кабелей громкоговорителей на стр. 78.
• Кабели переднего громкоговорителя и
громкоговорителя объемного звучания
имеют соединительные разъемы с цветной
маркировкой на одном конце и два
неизолированных провода на другом конце.
• Прилагаемые фиолетовые кабели
предназначены для низкочастотного
громкоговорителя, один длиной 4 метра, а
другой – 10 метров. Используйте
соответствующий кабель в зависимости от
длины, необходимой для места установки.
• Так как для подсоединения двух
центральных громкоговорителей имеется
только один контактный разъем, для
подсоединения вам понадобится
прилагаемый Y-образный кабель.
• Скрутите и оголите проводники каждого
провода.
• Подсоедините провода к разъемам
громкоговорителя. Каждый
громкоговоритель на рисунке можно
идентифицировать при помощи цветовой
маркировки на этикетке на задней панели
устройства.
Примечание
1 • Держите кабели антенны вдали от ресивера и других кабелей.
• Если прием при использовании прилагаемой антенны слабый, обратитесь к разделу Улучшение слабого приема в
диапазоне FM и Улучшение звучания в диапазоне AM на стр. 46 или Подсоединение наружных антенн на стр. 62.
• Не прикрепляйте никакой другой антенны, кроме прилагающейся рамочной антенны, или наружной антенны в
соответствии с описанием на стр. 62.
2 • Не допускайте соприкосновения антенны с металлическими предметами, не размещайте ее рядом с компьютером,
телевизором и другими электроприборами.
• Если радиоприем слабый, его можно улучшить путем переподключения каждого кабеля антенны к противоположной
клемме.
• Для обеспечения наилучшего приема не раскручивайте кабелей рамочной антенны АМ и не накручивайте их на
рамочную антенну.
3 Для обеспечения оптимального приема убедитесь в том, что антенна FM полностью вытянута, не спутана или не
провисает сзади устройства.
рис. а
рис. б
рис. ь
1
2
3
Провода с цветовой
маркировкой
(Подключите к
громкоговорителю)
Коннектор с цветовой
маркировкой
(Подключите к задней панели)
